¿Quién fabrica PCB utilizando TMM6 con acabado de superficie libre de níquel EPIG?

Introducción

En el diseño de circuitos de alta frecuencia, a menudo es difícil lograr el equilibrio adecuado entre el rendimiento eléctrico, la fiabilidad mecánica y la fabricabilidad. Rogers TMM6—part of the TMM® (Thermoset Microwave Materials) family—addresses this challenge by combining many of the desirable features of ceramic substrates with the ease of soft substrate processing techniques.

TMM6 es un compuesto de polímero termodinámico cerámico, hidrocarburo, diseñado para una alta fiabilidad de pinchazo a través de agujeros (PTH) en aplicaciones de stripline y microstrip. Con una constante dieléctrica de 6.00 ± 0.08 y un factor de disipación bajo de 0.0023 a 10 GHz, TMM6 ofrece un valor único de Dk que llena una brecha importante entre los materiales PTFE con un bajo contenido de Dk y los sustratos cerámicos con un mayor contenido de Dk.

A diferencia de los materiales basados en PTFE, TMM6 es una resina termoestable que no se ablanda cuando se calienta, lo que permite una unión de alambre confiable sin levantamiento de almohadillas o deformación del sustrato.Su coeficiente de expansión térmica (CTE) muy parecido al del cobre garantiza una fiabilidad excepcional en el revestimiento, mientras que su conductividad térmica es aproximadamente el doble que la de los laminados tradicionales de PTFE/cerámica, lo que facilita una eliminación efectiva del calor.

Este artículo proporciona una descripción general completa de las propiedades del laminado TMM6, un ejemplo detallado de diseño de PCB de 2 capas e información clave de abastecimiento para ingenieros y profesionales de compras.

¿Qué es el laminado Rogers TMM6?

Rogers TMM6 es un material de microondas termoestable de la serie TMM, que incluye una amplia gama de constantes dieléctricas de 3.0 a 10.0. TMM6, con una Dk de 6.0, está diseñado específicamente para aplicaciones que requieren una constante dieléctrica más alta que los materiales tradicionales de PTFE, pero sin los desafíos de fragilidad o procesamiento de los sustratos cerámicos puros.

Diferencial clave: Resina termoestable con un rendimiento cerámico

El TMM6 ofrece varias ventajas únicas sobre los sustratos basados en PTFE y cerámicos:

Cuadro completo de propiedades del material

La siguiente tabla reúne todas las propiedades eléctricas, térmicas, mecánicas y físicas de los laminados TMM6 en una sola referencia completa.

Las notas:
1La exposición prolongada a un ambiente oxidativo puede provocar cambios en las propiedades dieléctricas de los materiales a base de hidrocarburos.Rogers recomienda evaluar cada combinación de material y diseño para la idoneidad durante toda la vida del producto.
2El diseño Dk es un promedio de varios lotes probados en los espesores más comunes.

Los valores típicos son una representación de un valor promedio para la población de la propiedad.

Resumen de las características y beneficios

Estabilidad térmica excepcional

El TMM6 presenta un coeficiente térmico de constante dieléctrica (TCDk) de sólo -11 ppm/°K, excepcionalmente bajo para un material Dk 6.0.Esto garantiza que la constante dieléctrica permanece estable en un amplio rango de temperaturas (-55 °C a +125 °C), crítico para aplicaciones que operan en entornos extremos como las comunicaciones por satélite y los sistemas aeroespaciales.

CTE combinada con cobre para la fiabilidad de la PTH

Los valores de CTE de TMM6 (18/18/26 ppm/K en X/Y/Z) están estrechamente emparejados con el cobre (17 ppm/°C).

Alta fiabilidad de la PTH: excelente rendimiento en aplicaciones de choque térmico

Baja contracción por grabado Estabilidad dimensional durante la fabricación

Reducción del levantamiento de almohadillas

Alta conductividad térmica

Con una conductividad térmica de 0,72 W/m/K, TMM6 ofrece aproximadamente el doble de la conductividad térmica de los laminados tradicionales de PTFE/cerámica (típicamente 0,26-0,35 W/m/K).Esto facilita la eliminación eficiente de calor de los amplificadores de potencia y otros circuitos RF de alta potencia, prorrogando la vida útil de los componentes y mejorando la fiabilidad.

Ventajas de la termoestable sobre el PTFE

A diferencia de los materiales basados en PTFE, la resina termoestable de TMM6:

No se ablanda cuando se calienta Permite la unión de alambre sin levantar almohadilla

No requiere tratamiento con natrionaftano

Resiste el flujo de flujo y el flujo de frío. Mantenido la estabilidad dimensional bajo tensión mecánica.

Ofrece un rendimiento constante a través de las temperaturas de procesamiento

Ofertas estándar

Los laminados TMM6 están disponibles en una amplia gama de espesores, tamaños de paneles y opciones de revestimiento de cobre.

Tamaños y revestimientos de paneles estándar

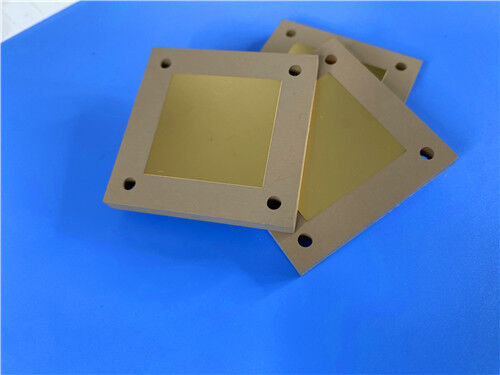

Ejemplo de diseño de PCB de 2 capas utilizando TMM6

Para demostrar la aplicación práctica de TMM6, el siguiente es un caso completo de diseño de PCB rígidos de 2 capas.

Especificaciones de diseño de PCB

Observaciones del diseño

Esta placa (85,6 mm × 99,75 mm) presenta un número moderado de componentes (23 componentes con solo 2 redes, lo que sugiere un módulo funcional de RF o microondas dedicado.

espesor dieléctrico de 50 milímetros (1.27 mm). Proporciona una resistencia mecánica robusta y un control de impedancia confiable para los circuitos de microondas

El acabado de la superficie EPIG (sin níquel) El acabado dorado de inmersión de paladio sin electroles ofrece una excelente capacidad de unión y soldadura del alambre sin níquel.que puede ser problemático para algunas aplicaciones de RF (sin interferencia magnética/níquel)

No hay máscara de soldadura

No hay protector de seda

El Dk de TMM6 de 6.0 permite la miniaturización del circuito en comparación con los materiales de menor Dk; diseños compactos de filtro y acoplador

Propiedades termofijas del TMM6

Cumplimiento de la clase IPC-2 Garantizar la fiabilidad para aplicaciones comerciales e industriales

Lo más destacado del proceso de fabricación

No se puede fabricar TMM6 con todos los procesos comunes de PWB; no se requiere tratamiento con naptanato de sodio

Resistencia a los productos químicos Resistencia a los etantes y disolventes utilizados en la producción de PCB

Excelente fiabilidad de la PTH CTE combinada con el cobre garantiza agujeros de revestimiento fiables

Capacidad de tono fino 4/6 mil traza/espaciado soporta diseños de RF de alta densidad

Pruebas eléctricas al 100% Garantiza la integridad funcional de cada tabla

Aplicaciones típicas

- Circuitos de RF y microondas

- Amplificadores y combinadores de potencia

- Filtros y acopladores

- Sistemas de comunicación por satélite

- Antenas de sistemas de posicionamiento global

- Pache las antenas.

- Polarizadores dieléctricos y lentes

- Los probadores de chips

Conclusión

Los laminados Rogers TMM6 ofrecen una combinación convincente de alta constante dieléctrica (6,00 ± 0,08), baja pérdida (0,0023 @ 10 GHz),y confiabilidad termoestable excepcional, sin los requisitos de procesamiento especializados de los materiales basados en PTFECon CTE combinado con cobre (18/18/26 ppm/K), conductividad térmica de 0,72 W/m·K y una resina termoestable que permite una unión fiable del alambre,TMM6 es ideal para aplicaciones de RF y microondas exigentes.

Las principales ventajas incluyen:

Alta Dk de 6.00 Permite la miniaturización del circuito en comparación con los materiales de menor Dk

Baja pérdida (Df = 0,0023)

Resina termosética No se ablanda cuando se calienta; adhesión fiable del alambre; no hay levantamiento de almohadillas

CTE combinado con el cobre: excelente fiabilidad de la PTH; reducido encogimiento de los grabados

Alta conductividad térmica (0,72 W/m·K) ️ Eficiencia en la eliminación del calor; aproximadamente 2 veces mejor que los laminados PTFE/cerámicos

No se requiere tratamiento con naptanato de sodio; todos los procesos comunes de PWB

Amplio rango de espesor

TCDk de -11 ppm/°K ️ Excepcionalmente estable Dk a través de la temperatura

Resistencia a los productos químicos Resistencia a los etantes y disolventes

Ya sea utilizado en amplificadores de potencia, sistemas de comunicaciones por satélite o equipos de prueba de microondas, TMM6 proporciona una base confiable y de alto rendimiento para diseños de circuitos de alta frecuencia exigentes.
