RT/duroid 6035HTC PCB: High-Performance for RF and Microwave Applications
  • Nombre
  • Nombre

RT/duroid 6035HTC PCB: High-Performance for RF and Microwave Applications

Cuota De Producción: 1 Uds.
Precio: 7USD/PCS
Embalaje Estándar: embalaje
Período De Entrega: 2-10 días laborables
Método De Pago: T/T, Paypal
Capacidad De Suministro: 50000PCS
Información detallada
Descripción del producto
Información detallada
Lugar de origen
Porcelana
Nombre de la marca
Rogers
Certificación
ISO9001
Número de modelo
RT/Duroid 6035HTC
Cantidad de orden mínima:
1 Uds.
Precio:
7USD/PCS
Detalles de empaquetado:
embalaje
Tiempo de entrega:
2-10 días laborables
Condiciones de pago:
T/T, Paypal
Capacidad de la fuente:
50000PCS
Descripción del producto

RT/duroid 6035HTC PCB: High-Performance for RF and Microwave Applications

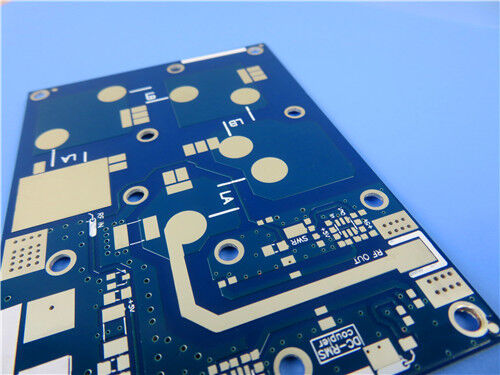

The RT/duroid 6035HTC PCB is a 2-layer, 30mil PCB designed for high-power RF and microwave applications. It uses RT/duroid 6035HTC, a ceramic-filled PTFE composite ideal for high-frequency circuits, offering excellent thermal conductivity and dielectric performance.





Key Construction Details

  • Material: RT/duroid 6035HTC
  • Layers: 2-layer, finished thickness: 0.85mm
  • Copper Weight: 1oz per outer layer
  • Surface Finish: Immersion Silver
  • Dimensions: 87mm x 96.5mm ± 0.15mm
  • Solder Mask: Blue (top only) with white silkscreen



PCB Stackup

Layer

Material

Thickness

Copper (Layer 1)

35μm

~1.4 mils

RT/duroid 6035HTC

Dielectric: 30mil

0.762mm

Copper (Layer 2)

35μm

~1.4 mils





Material Features

  • Dielectric Constant (Dk): 3.5 ± 0.05 at 10 GHz
  • Dissipation Factor (Df): 0.0013 at 10 GHz
  • Thermal Conductivity: 1.44 W/m/K at 80°C
  • Low Moisture Absorption: 0.06%
  • CTE: 19 ppm/°C X/Y-axis, 39 ppm/°C in Z-axis





This material improves heat dissipation, minimizes signal loss, and ensures long-term performance in rugged environments.

Applications

  • High-Power RF Amplifiers
  • Microwave Circuits (Filters, power dividers, combiners)
  • Telecommunications Devices
  • Radar and Aerospace Systems





Choose the RT/duroid 6035HTC PCB for its unparalleled performance, reliable thermal management, and industry-compliant fabrication. Contact us today to get started!
