RO4350B, 4003C; Rogers 5880, 5870, 6002, 6010, 6006, 6035; RO3003, RO3035, RO3006, RO3010, RO3210, RO3203
TLX-8, TLX-6, TLX-9, TLX-0, TLX-7, TLY-3, TLY-5, RF-35TC, RF-60TC, RF-35A2, RF-60A, AD450, AD600, TMM4, TC350
Lugar de origen: | China |
Nombre de la marca: | BICHENG |
Certificación: | UL |
Número de modelo: | BIC-212-V1.0 |
Cantidad de orden mínima: | 1 pedazo |
---|---|
Precio: | Negotiable |
Detalles de empaquetado: | 12kg por el cartón, los 31*27*20cm |
Tiempo de entrega: | 12 días laborables |
Condiciones de pago: | T/T, Paypal |
Capacidad de la fuente: | 50000 pedazos por mes |
Epoxi de vidrio: | DiClad 870, 0,787 mm | peso de cobre: | 1 onza |
---|---|---|---|
Acabado de la superficie: | HASL Pb libre | Máscara para soldar: | N / A |
espesor de placa de circuito impreso: | 0,0157" - 0,3937" (0,40 mm--10,00 mm) | ||
Alta luz: | Placa de circuito impresa base del metal,placa de circuito de aluminio |

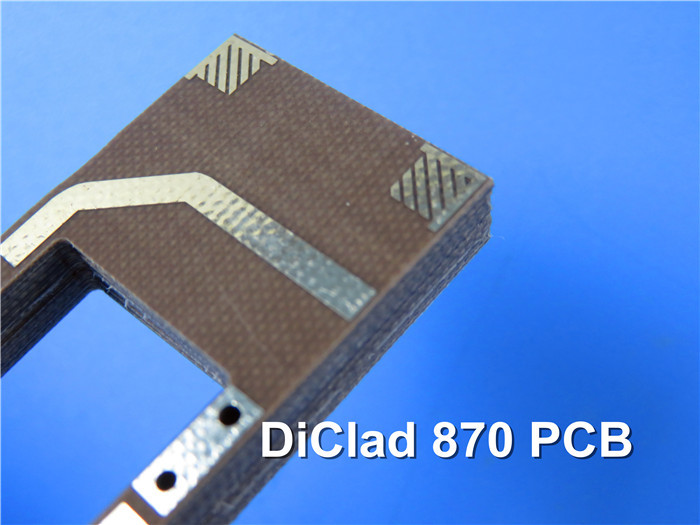

PCB de microondas DiClad 870 con HASL Doble cara 31 mil 0,8 mmGruesoSin soldadura, sin serigrafía.
(Las placas de circuito impreso son productos hechos a medida, la imagen y los parámetros que se muestran son solo para referencia)
Descripción general
Este es un tipo de PCB de microondas de doble cara construido sobre sustratos DiClad 870 de 31 mil.Es una placa de circuito impreso simple sin máscara de soldadura ni serigrafía.El acabado superficial de las almohadillas está protegido por un nivel de soldadura de aire caliente (HASL), tipo sin plomo.Tiene un tamaño de tablero de 30 mm x 80 mm, acabado en cobre de 1 oz.
Todas las pruebas de cortocircuito abierto y el cumplimiento estricto de los estándares IPC-Class-II se realizan en las placas antes del envío.Se envasan al vacío con una caja de 12 kg y una bolsa de 25 tablas para su envío.
Parámetros de PCB
Parámetro | Valor |
Recuentos de capas | 1-32 |
Materiales de sustrato | RO4350B, RO4003C, RO4730G3, RO4360G2, RO4533, RO4534, RO4535, RO4835, RO3003, RO3006, RO3010, RO3035, RO3203, RO3210;RT/Duriod 5880;RT/Duriod 5870, RT/Duriod 6002, RT/Duroid 6010, RT/duroid 6035HTC;RT/duroide 5880LZ;TMM3, TMM4, TMM6, TMM10, TMM10i, TMM13i, Kappa 438;TLF-35;RF-35TC, RF-60A, RF-60TC, RF-35A2, RF-45, RF-10, TRF-45;TLX-0, TLX-6, TLX-7, TLX-8;TLX-9, TLY-3, TLY-5, TLY-5Z;PTFE F4B (DK2.2 DK2.65 DK2.85 DK2.94, DK3.0, DK3.2, DK3.38, DK3.5, DK4.0, DK4.4, DK6.15, DK10.2);AD250C, AD255C, AD300D, AD350A, AD450, AD600, AD1000, TC350;TC600;DiClad 880, DiClad 870, DiClad 527;IsoClad 917;CLTE, CLTE-XT, CLTE-AT, CLTE-MW;Nelco N4000, N9350, N9240;SCGA-500 GF220, SCGA-500 GF255, SCGA-500 GF265, SCGA-500 GF300;FR-4 (alta Tg S1000-2M, TU-872 SLK, TU-768, IT-180A, etc.), FR-4 alta CTI>600V;poliimida, PET;Núcleo metálico, etc |
Talla máxima | Prueba de vuelo: 900 * 600 mm, prueba de dispositivo 460 * 380 mm, sin prueba 1100 * 600 mm |
Tolerancia del contorno de la placa | ±0,0059" (0,15 mm) |
Espesor de placa de circuito impreso | 0,0157" - 0,3937" (0,40 mm--10,00 mm) |
Tolerancia de espesor (T≥0.8mm) | ±8% |
Tolerancia de espesor (t<0,8 mm) | ±10% |
Espesor de la capa de aislamiento | 0,00295" - 0,1969" (0,075 mm--5,00 mm) |
Pista mínima | 0,003" (0,075 mm) |
Espacio mínimo | 0,003" (0,075 mm) |
Espesor de cobre exterior | 35 µm--350 µm (1 oz-10 oz) |
Espesor interior de cobre | 17 µm--350 µm (0,5 oz - 10 oz) |
Taladro (mecánico) | 0.0079" - 0.25" (0.2mm--6.35mm) |
Orificio terminado (mecánico) | 0,0039"-0,248" (0,10 mm--6,30 mm) |
Tolerancia de diámetro (mecánica) | 0,00295" (0,075 mm) |
Registro (Mecánico) | 0,00197" (0,05 mm) |
Relación de aspecto | 12:1 |
Tipo de máscara de soldadura | LPI |
Puente de máscara de soldadura mínima | 0,00315" (0,08 mm) |
Liquidación mínima de máscara de soldadura | 0,00197" (0,05 mm) |
Enchufe a través del diámetro | 0.0098" - 0.0236" (0.25mm--0.60mm) |
Tolerancia de control de impedancia | ±10% |
Acabado de la superficie | HASL, HASL LF, ENIG, estaño de inmersión, plata de inmersión, OSP, dedo dorado, chapado en oro puro, etc. |
Nuestra capacidad de PCB (2023)
Parámetro | Valor |
Recuentos de capas | 1-32 |
Materiales de sustrato | RO4350B, RO4003C, RO4730G3, RO4360G2, RO4533, RO4534, RO4535, RO4835, RO3003, RO3006, RO3010, RO3035, RO3203, RO3210;RT/Duriod 5880;RT/Duriod 5870, RT/Duriod 6002, RT/Duroid 6010, RT/duroid 6035HTC;RT/duroide 5880LZ;TMM3, TMM4, TMM6, TMM10, TMM10i, TMM13i, Kappa 438;TLF-35;RF-35TC, RF-60A, RF-60TC, RF-35A2, RF-45, RF-10, TRF-45;TLX-0, TLX-6, TLX-7, TLX-8;TLX-9, TLY-3, TLY-5, TLY-5Z;PTFE F4B (DK2.2 DK2.65 DK2.85 DK2.94, DK3.0, DK3.2, DK3.38, DK3.5, DK4.0, DK4.4, DK6.15, DK10.2);AD250C, AD255C, AD300D, AD350A, AD450, AD600, AD1000, TC350;TC600;DiClad 880, DiClad 870, DiClad 527;IsoClad 917;CLTE, CLTE-XT, CLTE-AT, CLTE-MW;Nelco N4000, N9350, N9240;SCGA-500 GF220, SCGA-500 GF255, SCGA-500 GF265, SCGA-500 GF300;FR-4 (alta Tg S1000-2M, TU-872 SLK, TU-768, IT-180A, etc.), FR-4 alta CTI>600V;poliimida, PET;Núcleo metálico, etc |
Talla máxima | Prueba de vuelo: 900 * 600 mm, prueba de dispositivo 460 * 380 mm, sin prueba 1100 * 600 mm |
Tolerancia del contorno de la placa | ±0,0059" (0,15 mm) |
Espesor de placa de circuito impreso | 0,0157" - 0,3937" (0,40 mm--10,00 mm) |
Tolerancia de espesor (T≥0.8mm) | ±8% |
Tolerancia de espesor (t<0,8 mm) | ±10% |
Espesor de la capa de aislamiento | 0,00295" - 0,1969" (0,075 mm--5,00 mm) |
Pista mínima | 0,003" (0,075 mm) |
Espacio mínimo | 0,003" (0,075 mm) |
Espesor de cobre exterior | 35 µm--350 µm (1 oz-10 oz) |
Espesor interior de cobre | 17 µm--350 µm (0,5 oz - 10 oz) |
Taladro (mecánico) | 0.0079" - 0.25" (0.2mm--6.35mm) |
Orificio terminado (mecánico) | 0,0039"-0,248" (0,10 mm--6,30 mm) |
Tolerancia de diámetro (mecánica) | 0,00295" (0,075 mm) |
Registro (Mecánico) | 0,00197" (0,05 mm) |
Relación de aspecto | 12:1 |
Tipo de máscara de soldadura | LPI |
Puente de máscara de soldadura mínima | 0,00315" (0,08 mm) |
Liquidación mínima de máscara de soldadura | 0,00197" (0,05 mm) |
Enchufe a través del diámetro | 0.0098" - 0.0236" (0.25mm--0.60mm) |
Tolerancia de control de impedancia | ±10% |
Acabado de la superficie | HASL, HASL LF, ENIG, estaño de inmersión, plata de inmersión, OSP, dedo dorado, chapado en oro puro, etc. |
¿Hacemos envíos a todo el mundo?
Todos los PCB que se pueden comprar a través de Bicheng Ltd se pueden enviar a todo el mundo a cualquier país que no esté sujeto a embargo.Elegiremos los transportistas adecuados para usted entre DHL, FedEx, TNT, UPS, EMS y Aramex
¿Los materiales de alta frecuencia están en stock?
Mantenemos la mayor parte del material de alta frecuencia en stock con cantidad de prototipo, como material Rogers con serie 3000, serie 4000, serie 5000, serie 6000, etc. Material Taconic con serie RF, serie TLX, serie TLY, etc. Material Wangling F4B con DK2 .2, DK2.65, etc. Dado que el material de alta frecuencia tiene tanta variedad, puede consultar a nuestro personal de ventas antes de realizar el pedido.
¿Puedo recoger mi pedido?
No hay ningún problema en retirar el pedido de placas o la recolección de PCB en nuestras instalaciones a través de su cuenta en DHL, UPS o FedEx, etc. Le ayudaremos a preparar los documentos o archivos de exportación necesarios para declarar en aduana.
¿Cuánto costará la entrega?
Tenemos varios transportistas para elegir.Por lo general, elegiremos uno con la mejor tarifa de envío para usted.Si su pedido es urgente, podemos ayudarlo a elegir el transportista con rapidez.
¿Puedo devolver mis PCB?
Los PCB son productos hechos a medida irreversibles, no está permitido devolver los artículos si no hay problemas de calidad.
¿Cuándo llegará mi orden?
Todos los PCB se envían el mismo día si se terminan de fabricar antes de las 5:00 p. m.Para clientes asiáticos, puede recibirlo en 2-3 días, clientes europeos en 6-7 días y americanos (Norte y Sur) en 6-7 días, sin embargo, los transportistas no garantizan esto debido a la complejidad del transporte.
¿Tendré que firmar para recibir mi paquete?
Enviamos todos los pedidos a través de DHL, UPS, FedEx, TNT, Aramex o EMS, por lo que se rastrean por completo y pueden requerir una firma.
¿Cómo puedo rastrear mi pedido?
Una vez que se envíen sus placas de PCB, recibirá una confirmación de envío por correo electrónico de nuestro departamento de ventas que incluye un número de seguimiento.Puede rastrear este número en sus sitios web oficiales.
¿Qué debo hacer si mi paquete se daña o se pierde?
Esta situación es rara en nuestro negocio diario.Las placas de PCB están empaquetadas con materiales de burbujas en el interior y con cartón de grado KK en el exterior para proteger sus PCB.Sin embargo, si su paquete se pierde o se daña, debe comunicarse con nosotros de inmediato para que podamos comunicarnos con el transportista y organizar la producción de reemplazo.Guarde todos los artículos dañados, incluido el embalaje dañado, como referencia.
