F4BTMS PCB de alta frecuencia con resistencia de 50Ω enterrada en papel de cobre

Productos

Tablero de múltiples capas del PWB

F4BTMS PCB de alta frecuencia con resistencia de 50Ω enterrada en papel de cobre

Cuota De Producción:	1
Precio:	USD20~30
Embalaje Estándar:	vacío
Período De Entrega:	4-5 días laborables
Método De Pago:	T/T, Paypal
Capacidad De Suministro:	45000 pedazos por mes

Información detallada

Descripción del producto

Información detallada

Lugar de origen

China

Nombre de la marca

Bicheng Enterprise Limited

Certificación

Número de modelo

BIC-0610-V6.10

Material del tablero:

Polyimida 50 μm ITEQ 60°C

espesor del tablero:

0.25m m

Grosor de cobre superficial:

35 μm

Color de Coverlay:

Amarillo

Color de la serigrafía:

Blanco

El acabado de la superficie:

Oro de inmersión

Función:

100% Pase la prueba eléctrica

Cantidad de orden mínima:

Precio:

USD20~30

Detalles de empaquetado:

vacío

Tiempo de entrega:

4-5 días laborables

Condiciones de pago:

T/T, Paypal

Capacidad de la fuente:

45000 pedazos por mes

Descripción del producto

F4BTMS PCB de alta frecuencia

Introducción

La serie F4BTMS es una versión mejorada de la serie F4BTM.El material ahora incorpora una gran cantidad de cerámica y utiliza un revestimiento de tela de fibra de vidrio ultrafina y ultrafinaEstas mejoras han mejorado en gran medida el rendimiento del material, lo que resulta en una gama más amplia de constantes dieléctricas.capaces de sustituir productos extranjeros similares.

Al incorporar una pequeña cantidad de revestimiento de tela de fibra de vidrio ultrafina y ultrafina, junto con una mezcla significativa y uniforme de nanocerámicas especiales y resina de politetrafluoroetileno,el efecto de la fibra de vidrio durante la propagación de las ondas electromagnéticas se minimizaEl material presenta una anisotropía reducida en las direcciones X/Y/Z, lo que permite un uso de mayor frecuencia, una mayor resistencia eléctrica,y conductividad térmica mejoradaEl material también posee un excelente bajo coeficiente de expansión térmica y características de temperatura dieléctrica estables.

La serie F4BTMS viene de serie con papel de cobre de baja rugosidad RTF, que no solo reduce la pérdida de conductores, sino que también proporciona una excelente resistencia a la cáscara.Se puede combinar con opciones a base de cobre o aluminio.

El F4BTMS294 se puede combinar con una lámina de cobre de 50Ω de resistencia enterrada para crear un sustrato de película de resistencia.

Las placas de circuito se pueden procesar utilizando técnicas estándar de fabricación de placas de PTFE, aprovechando las excelentes propiedades mecánicas y físicas del material.Son adecuados para múltiples capasAdemás, muestran una excelente procesable en agujeros densos y enrutamiento de líneas finas.

Características del producto

- Minima tolerancia a la constante dieléctrica y excelente consistencia de lote a lote.

- Extremadamente baja pérdida dieléctrica.

- constante dieléctrica estable y baja pérdida en frecuencias de hasta 40 GHz, que satisface los requisitos de las aplicaciones sensibles a las fases.

- Excelente coeficiente de temperatura de constante dieléctrica y pérdida dieléctrica, manteniendo la frecuencia y la estabilidad de fase entre -55°C y 150°C.

- Excelente resistencia a la radiación, conservando propiedades dieléctricas y físicas estables incluso después de la exposición a la radiación.

- Bajo rendimiento de desgasificación, cumpliendo con los requisitos de desgasificación al vacío para aplicaciones aeroespaciales.

- Coeficientes de expansión térmica mínimos en las direcciones X/Y/Z, que garantizan la estabilidad dimensional y conexiones de cobre con hoyos fiables.

- Mejora de la conductividad térmica, adecuada para aplicaciones de alta potencia.

- Excelente estabilidad dimensional.

- Baja absorción de agua.

Modelos y ficha de datos

Parámetros técnicos del producto

Modelos de producto y ficha de datos

Características del producto

Condiciones de ensayo

Unidad

F4BTMS220: las instrucciones de los equipos de seguridad

F4BTMS233 (en el caso de los vehículos de transporte de pasajeros)

F4BTMS255 (incluida la descripción de las características de los vehículos)

F4BTMS265: las condiciones de los servicios de seguridad

F4BTMS294 (en el caso de los vehículos de transporte de pasajeros)

F4BTMS300

F4BTMS350

F4BTMS430: las condiciones de los vehículos de transporte de pasajeros

F4BTMS450: las condiciones de los equipos de ensayo

F4BTMS615: las condiciones de los servicios de seguridad

F4BTMS1000

Constante dieléctrica (típica)

10 GHz

10.20

Tolerancia constante dieléctrica

± 002

± 003

± 004

± 005

± 009

± 012

Constante dieléctrica (diseño)

10 GHz

Tangente de pérdida (típico)

10 GHz

0.0009

0.0010

0.0012

0.0013

0.0016

0.0015

0.0020

20 GHz

0.0010

0.0011

0.0013

0.0014

0.0015

0.0019

0.0023

40 GHz

0.0013

0.0015

0.0016

0.0018

0.0019

0.0024

Coeficiente de temperatura constante dieléctrica

-55 o ~ 150oC

PPM/°C

- 130

-122 años

- 92 años.

- 88 años.

-20 años.

- 39 años.

- 60 años

- 58 años

- 96 años

- 320

Fuerza de peeling

1 oz de cobre RTF

> 2.4

> 1.8

> 1.2

Resistencia por volumen

Condición estándar

MΩ.cm

≥ 1 × 10^8

Resistencia de la superficie

Condición estándar

≥ 1 × 10^8

Fuerza eléctrica (dirección Z)

5KW,500V/s

KV/mm

> 30 años

> 40 años

> 45 años

> 48 años

Voltado de ruptura (dirección XY)

5KW,500V/s

> 40 años

> 48 años

> 55 años

> 55 años

Coeficiente de expansión térmica (dirección X, Y)

-55 oC hasta 288 oC

ppm/oC

40, 50

35, 40

15, 20

10, 12

10, 11

10, 12

13, 12

12, 12

10, 12

16, 18

Coeficiente de expansión térmica (dirección Z)

-55 oC hasta 288 oC

ppm/oC

Estrés térmico

260°C, 10 segundos, 3 veces

Sin delaminado

Absorción de agua

20 ± 2 °C, 24 horas

0.025

0.025

Densidad

Temperatura ambiente

G/cm3

Temperatura de funcionamiento a largo plazo

Cámara de baja y alta temperatura

-55 ¢ + 260

Conductividad térmica

Dirección Z

En el caso de las empresas de servicios de telecomunicaciones:

Flamabilidad

El número de certificado es:

Composición del material

PTFE, fibra de vidrio ultrafina y ultrafina (cuarzo).

PTFE, fibra de vidrio ultrafina y ultrafina, cerámica.

Nuestra capacidad de PCB (F4BTMS)

Capacidad de PCB (F4BTMS)
Material de los PCB:	PTFE,Fibra de vidrio ultra delgada y ultra fina, cerámica.
Designación (F4BTMS)	F4BTMS	DK (10GHz)	DF (10 GHz)
	F4BTMS220: las instrucciones de los equipos de seguridad	2.2 ± 0.02	0.0009
	F4BTMS233 (en el caso de los vehículos de transporte de pasajeros)	2.33 ± 0.03	0.0010
	F4BTMS255 (incluida la descripción de las características de los vehículos)	2.55 ± 0.04	0.0012
	F4BTMS265: las condiciones de los servicios de seguridad	2.65 ± 0.04	0.0012
	F4BTMS294 (en el caso de los vehículos de transporte de pasajeros)	2.94 ± 0.04	0.0012
	F4BTMS300	3.0 ± 0.04	0.0013
	F4BTMS350	3.5 ± 0.05	0.0016
	F4BTMS430: las condiciones de los vehículos de transporte de pasajeros	4.3 ± 0.09	0.0015
	F4BTMS450: las condiciones de los equipos de ensayo	4.5 ± 0.09	0.0015
	F4BTMS615: las condiciones de los servicios de seguridad	6.15 ± 0.12	0.0020
	F4BTMS1000	10.2 ± 0.2	0.0020
Número de capas:	PCB de un solo lado, PCB de dos lados, PCB multicapa, PCB híbrido
Peso de cobre:	0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm)
espesor dieléctrico	0.09mm (3.5mil), 0.127mm (5mil), 0.254mm ((10mil),0.508mm ((20mil), 0.635mm ((25mil), 0.762mm ((30mil), 0.787mm ((31mil), 1.016mm ((40mil), 1.27mm ((50mil), 1.5mm ((59mil), 1.524mm ((60mil), 1.575mm ((62mil), 2.03mm ((80mil), 2.54mm ((100mil), 3.175mm ((125mil), 4.6 mm ((160 mil), 5,08 mm ((200 mil), 6,35 mm ((250 mil)
Tamaño del PCB:	≤ 400 mm x 500 mm
Máscara de soldadura:	Verde, negro, azul, amarillo, rojo, etc.
El acabado de la superficie:	El cobre desnudo, el HASL, el ENIG, la plata de inmersión, el estaño de inmersión, el OSP, el oro puro, el ENEPIG, etc.

Un PCB F4BTMS y aplicaciones típicas:

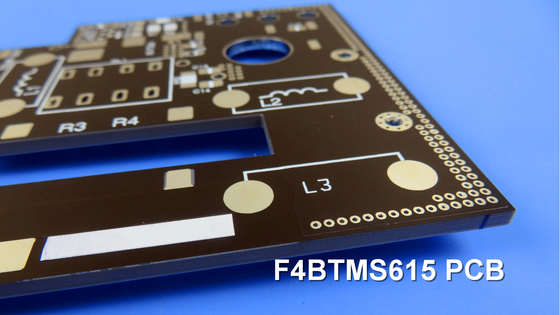

En la pantalla se presenta un PCB de alta frecuencia F4BTMS, que utiliza un sustrato de 3,2 mm con recubrimiento HASL en las almohadillas.

Equipo aeroespacial y de aviación, instalaciones espaciales y configuraciones de cabina.
Aplicaciones de microondas y RF.
Sistemas de radar, especialmente en aplicaciones militares.
Redes de alimentación para la distribución de señales.
Antenas sensibles a las fases y antenas de matriz en fases.
Comunicaciones por satélite, y mucho más.

F4BTMS PCB de alta frecuencia con resistencia de 50Ω enterrada en papel de cobre 0

Resolución final (Placas de la serie F4BTMS a base de aluminio/cobre)

Esta serie de laminados puede proporcionar materiales a base de aluminio o cobre, donde un lado de la capa dieléctrica está cubierto con papel de cobre,y el otro lado está cubierto con una capa a base de aluminio o cobreEsta configuración sirve como blindaje o disipación de calor.

Los números de modelo son F4BTMS***-AL o F4BTMS***-CU.

F4BTMS220-AL representa F4BTMS220 con sustrato a base de aluminio.

F4BTMS294-CU representa F4BTMS294 con sustrato a base de cobre.

F4BTMS PCB de alta frecuencia con resistencia de 50Ω enterrada en papel de cobre 1

F4BTMS PCB de alta frecuencia con resistencia de 50Ω enterrada en papel de cobre 2
