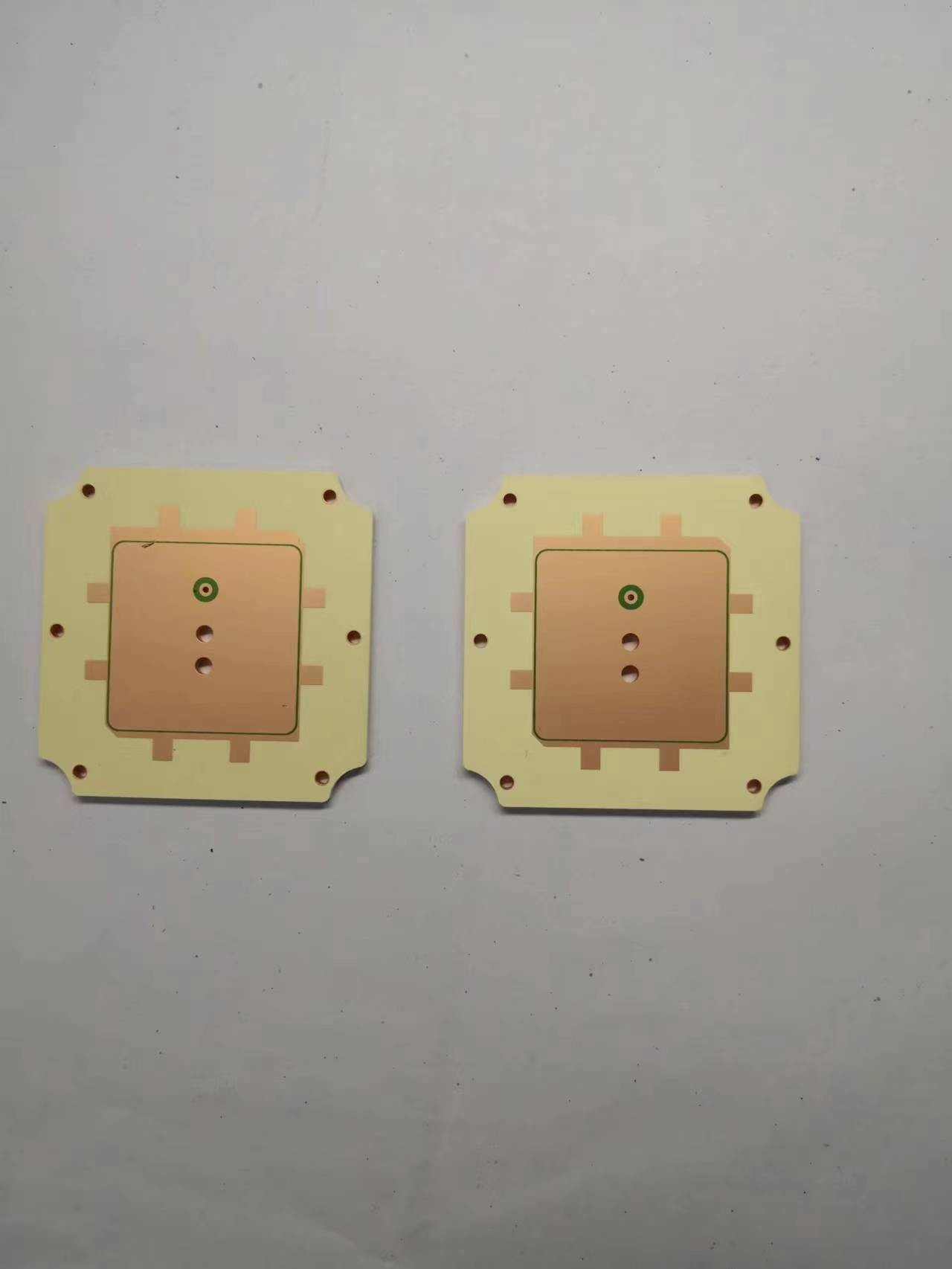

TP2000 PCB de espesor acabado 10 mm de doble cara 1 oz de cobre cu peso con ENIG

Descripción de producto

En el dinámico mundo de los dispositivos electrónicos, la elección del material de la placa de circuito impreso (PCB) puede hacer o deshacer el éxito de su proyecto.Prepárense para sumergirse en el reino extraordinario del material de PCB TP2000, donde los desafíos de altas temperaturas y los objetivos de miniaturización encuentran su combinación perfecta.

Material de PCB TP2000 descubierto:

El material de PCB TP2000 combina la resistencia de la resina de éter de polifenileno y cerámica (PPO), desbloqueando una serie de características notables:

• Composición cerámica/PPO: TP2000 aprovecha el poder combinado de la resina cerámica y PPO, ofreciendo una excepcional estabilidad térmica, resistencia mecánica y excelentes propiedades eléctricas.
• Constante dieléctrica y factor de disipación: la constante dieléctrica de TP2000 de 20 a 5 GHz garantiza una integridad fiable de la señal, mientras que su factor de disipación impresionantemente bajo de 0.002 a 5GHz minimiza la pérdida de señal, incluso en aplicaciones de alta frecuencia.
• Coeficiente térmico de DK (TCDK): con un TCDK de -55 ppm/°C, el TP2000 mantiene un rendimiento eléctrico constante en un amplio rango de temperaturas,lo que lo convierte en una opción ideal para entornos sensibles a la temperatura.
• Coeficiente de expansión térmica (CTE): TP2000 cuenta con una CTE equilibrada, minimizando el estrés mecánico y mitigando problemas como la deformación.y 40 ppm/°C en la dirección z.

TP2000 PCB de acumulación y construcción:
El material de PCB TP2000 brilla en diseños de PCB rígidos de 2 capas, ofreciendo resistencia mecánica y propiedades eléctricas excepcionales.

el empillamiento típico:

• Capa de cobre 1: Una capa robusta con un grosor de cobre de 35 μm (1 oz) garantiza durabilidad y conductividad eficiente.
• TP2000 Core: El corazón del PCB, un núcleo sólido con un grosor de 394 mil (10 mm), garantiza la estabilidad y la fiabilidad.
• Capa de cobre 2: La capa final, también con un grosor de cobre de 35 μm (1 oz), completa el apilamiento, ofreciendo un rendimiento óptimo.

Detalles y especificaciones de construcción:
Vamos a profundizar en los detalles de construcción de los PCB TP2000, revelando las especificaciones clave:

• Dimensiones de la placa: las PCB TP2000 están diseñadas con dimensiones de 92 mm x 350 mm, logrando un equilibrio entre el factor de forma compacto y las posibilidades de diseño de circuito eficiente.
• Traza/espacio mínimo: TP2000 permite diseños de enrutamiento complejos y precisos con un ancho mínimo de traza de 8 mils y un ancho mínimo de espacio de 9 mils.
• Tamaño mínimo del agujero: los PCB TP2000 se adaptan a diversos tipos de componentes y procesos de ensamblaje, soportando un tamaño mínimo del agujero de 1,0 mm.
• Espesor de recubrimiento vía: los PCB TP2000 garantizan conexiones eléctricas sólidas e integridad óptima de la señal con un espesor de recubrimiento vía de 20 μm.
• Finalización superficial: el acabado superficial de inmersión en oro gracia los PCB TP2000, proporcionando una superficie plana y resistente a la corrosión para soldadura sin costuras y fijación de componentes.
• Película de seda y máscara de soldadura: los PCB TP2000 tienen una apariencia limpia y pulida al omitir las capas superiores e inferiores de película de seda y máscara de soldadura, agilizando el proceso de fabricación.
• Pruebas eléctricas: cada PCB TP2000 se somete a una prueba eléctrica meticulosa al 100% para garantizar los más altos estándares de calidad y fiabilidad.

TP2000 Estadísticas de los PCB:
Vamos a sumergirnos en las estadísticas que definen los PCB TP2000:

• Componentes: los PCB TP2000 admiten hasta 33 componentes, lo que refleja su versatilidad y adaptabilidad a varios diseños de circuitos.
• Pads and Vias: los PCB TP2000 cuentan con 61 pads, incluidos 36 pads a través del agujero y 25 pads SMT superiores, así como 41 vias, lo que facilita interconexiones suaves entre capas.
• Redes: los PCB TP2000 soportan 4 redes, lo que permite un enrutamiento eficiente y una gestión eficaz de la señal.
• Características y aplicaciones:

El material de PCB TP2000 ofrece una serie de características que lo convierten en la opción óptima para diversas aplicaciones:

• Resistencia a altas temperaturas: TP2000 se desarrolla en entornos de temperaturas extremas, con un rango de temperatura de uso a largo plazo de -100 °C a +150 °C, lo que garantiza un rendimiento y una durabilidad excepcionales.
• Resistencia a la radiación: el TP2000 es resistente a la radiación, por lo que es muy adecuado para entornos propensos a la radiación, como equipos aeroespaciales y médicos.
• Mecanizabilidad: TP2000 es fácil de mecanizar, soportando varios procesos como perforación, torneado, molienda, afeitado y grabado.
• Aplicaciones de antenas miniaturizadas: Las excepcionales propiedades eléctricas y la estabilidad mecánica del TP2000 lo convierten en una excelente opción para diseños de antenas miniaturizadas.

El material PCB TP2000 abre un mundo de posibilidades para aplicaciones de alta temperatura y miniaturizadas,capacitar a los ingenieros y diseñadores para que realicen sus visiones con confianza y precisión.
