Inicio ProductosTablero del PWB de RogersRogers RO3003 Placa de circuitos impresos de alta frecuencia de 2 capas Rogers 3003 30mil 0.762mm PCB con DK3.0 DF 0.001 para microondas RF

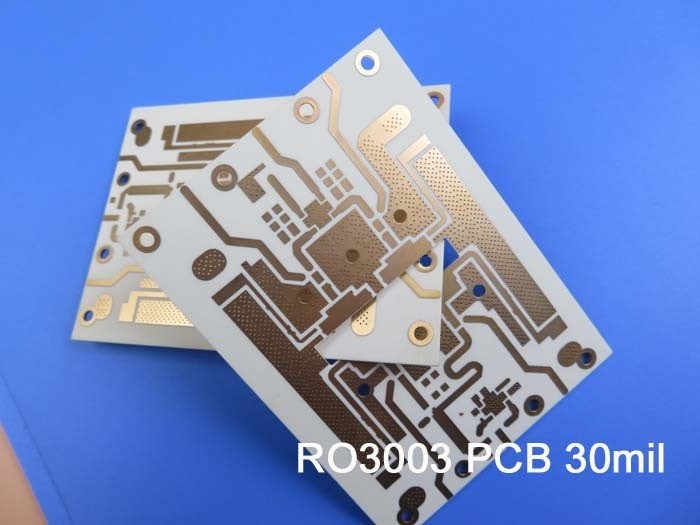

Rogers RO3003 High Frequency Printed Circuit Board 2-Layer Rogers 3003 30mil 0.762mm PCB with DK3.0 DF 0.001 for microwave RF
Rogers RO3003 High Frequency Printed Circuit Board 2-Layer Rogers 3003 30mil 0.762mm PCB with DK3.0 DF 0.001 for microwave RF Rogers RO3003 High Frequency Printed Circuit Board 2-Layer Rogers 3003 30mil 0.762mm PCB with DK3.0 DF 0.001 for microwave RF Rogers RO3003 High Frequency Printed Circuit Board 2-Layer Rogers 3003 30mil 0.762mm PCB with DK3.0 DF 0.001 for microwave RF
Contactar ahora

Rogers RO3003 Placa de circuitos impresos de alta frecuencia de 2 capas Rogers 3003 30mil 0.762mm PCB con DK3.0 DF 0.001 para microondas RF

Cantidad de orden mínima : 1 Precio : USD 9.99-99.99
Detalles de empaquetado : vacío Tiempo de entrega : 10 DÍAS LABORABLES
Condiciones de pago : T/T, Western Union Capacidad de la fuente : 50000 pedazos por mes
Lugar de origen: China Nombre de la marca: Bicheng Technologies Limited
Certificación: UL Número de modelo: BIC-0039-V0.77

Información detallada
Número de capas: 2 Epoxi: RO3003
Lámina final: 1.0 oz Altura final del PWB: 0,8 milímetros el ±10%
Acabado superficial: Oro de la inmersión (los 31%) Color de máscara de soldadura: N / A
Color de la leyenda componente: N / A Prueba: 100% de envío previo de prueba eléctrica

Descripción de producto

Rogers RO3003 placa de circuito impreso de alta frecuencia de 2 capas Rogers 3003 30mil 0.762mm PCB con DK3.0 DF 0.001

(Las placas de circuito impreso son productos hechos a medida, la imagen y los parámetros mostrados son sólo para referencia)





Los demás elementos de la listaLos materiales de circuitos de alta frecuencia son compuestos de PTFE llenos de cerámica destinados a su uso en aplicaciones comerciales de microondas y RF.Fue diseñado para ofrecer una excepcional estabilidad eléctrica y mecánica a precios competitivos.Las propiedades mecánicas son consistentes, lo que permite al diseñador desarrollar diseños de tableros de múltiples capas sin problemas de reliabilidad.Materiales RO3003presentan un coeficiente de expansión térmica (CTE) en los ejes X y Y de 17 ppm/°C. Este coeficiente de expansión se corresponde con el del cobre,que permite al material mostrar una excelente estabilidad dimensionalLa CTE del eje Z es de 24 ppm/°C, lo que proporciona una fiabilidad excepcional de los agujeros de revestimiento, incluso en ambientes severos..



Aplicaciones típicas:

1) Radar para vehículos

2) Sistemas de telecomunicaciones celulares

3) Enlace de datos en los sistemas de cable

4) Satélites de transmisión directa

5) Antenas de satélite de posicionamiento global

6) Antena para comunicaciones inalámbricas

7) Amplificadores de potencia y antenas

8) Planas traseras de potencia

9) Lectores de contadores remotos



Rogers RO3003 Placa de circuitos impresos de alta frecuencia de 2 capas Rogers 3003 30mil 0.762mm PCB con DK3.0 DF 0.001 para microondas RF



Especificaciones de los PCB

Tamaño del PCB Se trata de un sistema de control de las emisiones de gases de escape.
Tipo de tablero PCB de doble cara
Número de capas 2 capas
Componentes montados en la superficie - Sí, es cierto.
A través de componentes perforados No
El nivel de la carga cobre ------- 18um ((0,5 onzas) + capa superior de placa
RO3003 0,762 mm
el cobre ------- 18um ((0,5 oz) + placa BOT capa
La tecnología
Traza y espacio mínimos: 5 mil / 5 mil
Agujas mínimas / máximas: 0.5 mm / 2,0 mm
Número de agujeros diferentes: 1
Número de agujeros de perforación 1
Número de ranuras fresadas: 0
Número de recortes internos: 0
Control de la impedancia: No es
Número del dedo dorado: 0
Materiales para el tablero
Vidrio epoxi: RO3003 0,762 mm
Folios finales exteriores: 1 onza
En el interior de la lámina final: No incluido
Altura final del PCB: 0.8 mm ± 0.1
Revestimiento y revestimiento
Finalización de la superficie Oro de inmersión (31%)
Máscara de soldadura Aplicar a: No
Color de la máscara de soldadura: No incluido
Tipo de máscara de soldadura: No incluido
Conto/corte Enrutamiento
Marcado
Lado de la leyenda del componente La parte superior
Color de la leyenda del componente Negro
Nombre o logotipo del fabricante: Marcado en el tablero con un director y leyenda
VIA No incluido
Clasificación de la inflamabilidad Se aplicará la norma de homologación de tipo ISOFIX.
TOLERANCIA de las dimensiones
Dimensión del contorno: 0.0059"
El revestimiento del tablero: 0.0029"
Tolerancia del taladro: 0.002"
TEST Prueba eléctrica al 100% antes del envío
Tipo de obra de arte a suministrar archivo de correo electrónico, Gerber RS-274-X, PCBDOC, etc
Área de servicio En todo el mundo.





Ficha de datos de Rogers 3003 (RO3003)

RO3003 Valor típico
Propiedad Sección 3 Dirección Unidades Condición Método de ensayo
Constante dieléctrica,ε Proceso 3.0 ± 0.04 Z.   10 GHz/23°C IPC-TM-650 2.5.5.5 Línea de rayas sujetada
Constante dieléctrica,εDiseño 3 Z.   de 8 GHz a 40 GHz Método de longitud de fase diferencial
Factor de disipación, tanδ 0.001 Z.   10 GHz/23°C IPC-TM-650 2.5.5.5
Coeficiente térmico de ε - ¿ Qué pasa? Z. ppm/°C 10 GHz -50°Chasta 150°C IPC-TM-650 2.5.5.5
Estabilidad dimensional 0.06
0.07		 X.
Y		 En el caso de los vehículos de motor Conde A. IPC-TM-650 2.2.4
Resistencia por volumen 107   MΩ.cm Conde A. IPC 2.5.17.1
Resistencia de la superficie 107   MΩ Conde A. IPC 2.5.17.1
Modulo de tracción 930
823		 X.
Y		 MPa 23°C Las demás partidas
Absorción de humedad 0.04   % D48/50 y D48/50 IPC-TM-650 2.6.2.1
Calor específico 0.9   j/g/k   Calculado
Conductividad térmica 0.5   El valor de las emisiones de CO 50°C Las demás partidas
Coeficiente de expansión térmica
(-55 a 288 años)°C)		 17
16
25		 X.
Y
Z.		 ppm/°C 23°C/50% de RH IPC-TM-650 2.4.4.1
Td el tiempo 500   °CEl TGA   Las demás partidas
Densidad 2.1   Gm/cm3 23°C Las demás partidas
Resistencia de la cáscara de cobre 12.7   En el interior. 1 oz, EDC después de flote de soldadura IPC-TM 2.4.8
Flamabilidad V-0       Sección 94
Proceso libre de plomo compatible - ¿ Qué?
