El material M6 de 14 capas de alta velocidad, laminado de baja pérdida M6 PCB híbrido de múltiples capas con control de impedancia de múltiples puntos

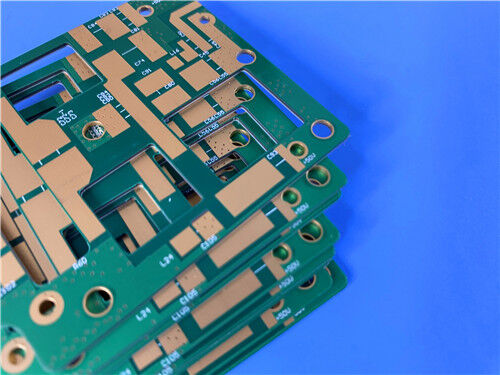

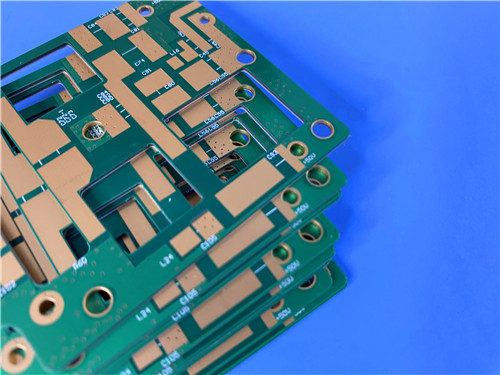

Una PCB M6 de 14 capas con control de impedancia multipunto

A medida que las velocidades de datos superan los 25 Gbps y entran en el ámbito de 56G y 112G PAM4, los materiales de PCB convencionales como el estándar FR-4 alcanzan sus límites prácticos. La integridad de la señal se vuelve primordial y la elección del material laminado determina directamente si un diseño de alta velocidad tiene éxito o fracasa. Este artículo examina una sofisticada placa de 14 capas construida con material M6 de China, que presenta un riguroso control de impedancia en cinco puntos críticos, confiabilidad de clase IPC-3 y técnicas avanzadas de procesamiento.

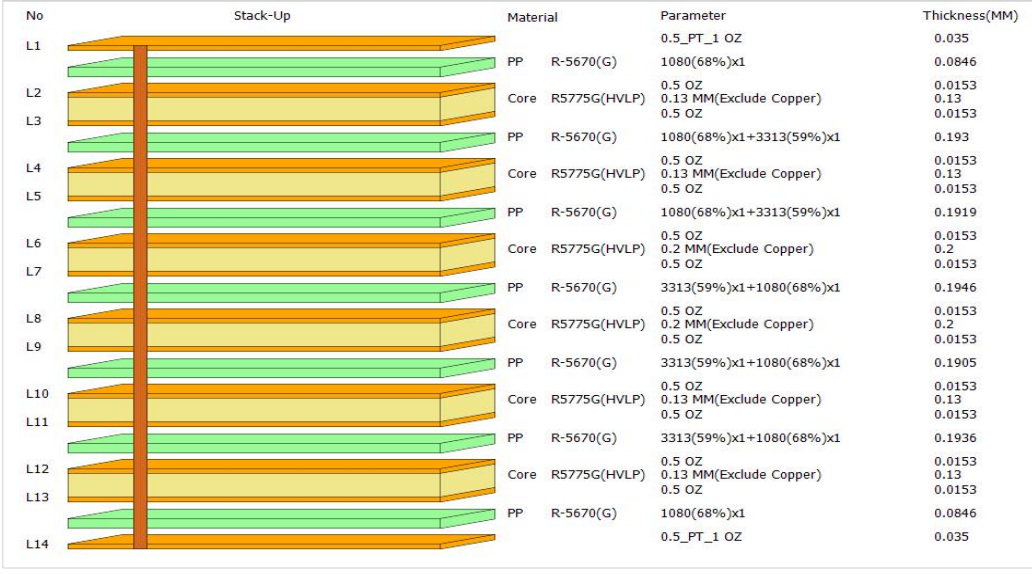

Instantánea del producto: la placa de alta velocidad de 14 capas

Número de capas: 14 capas

Material base: Serie M6 (Laminado R-5775(N), Preimpregnado R-5670(N))

Grosor del tablero terminado: 2.406 mm

Peso del cobre: ​​Capas internas de 0.5 oz de cobre terminado, Capas externas de 1 oz de cobre terminado

Máscara de Soldadura: Verde con letras blancas

Acabado superficial: Níquel-Paladio-Oro (ENEPIG)

Tamaño del panel: 106 mm x 102 mm = 1 pieza

Estándar de calidad: Clase IPC-3 (alta confiabilidad)

Control de impedancia: 5 pares diferenciales, cada uno controlado a 100Ω ±10%

Vías: 0,2 mm de diámetro, tapadas con resina, galvanizadas para alisar la superficie

¿Qué es el material del tablero M6?

M6 es un material laminado de alta velocidad y bajas pérdidas de la serie Megtron de , diseñado específicamente para aplicaciones que requieren una integridad de señal superior en altas frecuencias. El sistema material comprende:

• Laminado: R-5775(N) – El material dieléctrico central
• Preimpregnado: R-5670(N) – La lámina adhesiva para laminación multicapa

Ambos están clasificados como "materiales multicapa de alta velocidad y baja pérdida" con una construcción de tela de vidrio de bajo Dk, que reduce el retardo de propagación de la señal y mejora la consistencia de la impedancia.

Tabla de parámetros clave (de la hoja de datos R-5775(N))

Variantes de materiales M6 (tipos de núcleo)

M6 está disponible en varios espesores de núcleo, cada uno con estilos de tela de vidrio y contenido de resina específicos:

Áreas de aplicación para M6

Computación de alto rendimiento (servidores, conmutadores, enrutadores)

Transceptores ópticos (400G, 800G)

Infraestructura de telecomunicaciones (estaciones base 5G, backhaul)

Equipos de prueba y medición.

Aeroespacial y defensa (radar, guerra electrónica)

Puntos clave de procesamiento para M6

Según la Guía de procesos M6, los fabricantes deben prestar atención a:

Almacenamiento: Prepreg R-5670 debe almacenarse a ≤23°C y ≤50% RH. El almacenamiento prolongado requiere 5°C. Las bolsas abiertas deben volver a cerrarse; la exposición acumulada no debe exceder las 8 horas.

Tratamiento de unión de la capa interna: El óxido negro/marrón es aceptable, pero se prefiere un tratamiento con óxido alternativo (tecnología de grabado con peróxido/sulfúrico). Se recomienda hornear a 105°C durante 20-30 minutos después del tratamiento con óxido.

Perforación: Utilice brocas con ángulo de hélice alto y láminas de entrada lubricadas (p. ej., láminas LE). Se recomienda taladrar con punta para brocas delgadas. Para una broca de 0,30 mm, parámetros típicos: 160 kRPM, velocidad de 151 m/min, carga de viruta de 20 μm/rev, 3000 golpes.

Desmear: M6 tiene menor pérdida de peso que el estándar FR-4 (R-1766). Para el desmechado con permanganato, se recomienda el doble del tiempo de condición FR-4. Para el desmembrado con plasma, se recomienda la mitad del tiempo de condición del FR-4. Para construcciones híbridas con FR-4 se aconseja un proceso combinado (tiempo medio de plasma + permanganato sin hinchamiento).

Precauciones de ENIG: Si usa ENIG (como lo hace este producto), se requiere hornear a 150 °C durante 5 horas o almacenarlo a temperatura ambiente durante 1 semana antes del niquelado para evitar defectos en el revestimiento.

Laminación: Velocidad de calentamiento: 2,0-4,0°C/min. Presión: 3,0-4,0 MPa. La temperatura del producto debe superar los 185°C durante 75 minutos. Parada del vacío a 90-130°C (30 minutos desde el inicio).

Tipos de impedancia

El control de impedancia es la práctica de hacer coincidir la impedancia característica de una línea de transmisión con la fuente y las impedancias de carga para minimizar los reflejos de la señal. En este producto, cinco pares diferenciales se controlan a 100 Ω ±10 %. Examinemos los tipos de impedancia clave y cómo se aplican.

Impedancia de un solo extremo

Un único conductor referenciado a un plano de tierra (normalmente en una capa adyacente). Valores comunes: 50Ω o 75Ω. Se utiliza para señales individuales como relojes, rutas de RF o líneas de datos de un solo extremo.

Impedancia diferencial

Este es el tipo utilizado en el producto actual. Dos trazas coincidentes que transportan señales iguales y opuestas. La impedancia diferencial es la impedancia entre las dos pistas. El valor estándar para pares diferenciales de alta velocidad (USB, PCIe, Ethernet, LVDS) es 100Ω.

¿Por qué diferencial de 100 Ω?Este valor equilibra el consumo de energía, la inmunidad al ruido y la compatibilidad con diseños de transceptores estándar.

Impedancia coplanar

Las trazas están referenciadas a planos de tierra en la misma capa (a través de vertidos de tierra adyacentes), además de un plano de referencia debajo. Esto proporciona un mejor aislamiento y un control más estricto, que se utiliza a menudo en diseños de RF o cuando el espaciado entre capas es inconsistente.

Microstrip frente a Stripline

Estructuras de impedancia en este producto

A partir de la hoja de cálculo de impedancia, podemos identificar dos estructuras distintas:

1. Microcinta recubierta de borde acoplado 1B (Impedancia 1 y 2: L1 y L14)

2. Línea de banda desplazada acoplada por borde 1B1A (Impedancia 3, 4, 5 – L5, L10, L12)

¿Por qué cinco puntos de control de impedancia?

Los cinco pares de diferenciales controlados (L1, L14, L5, L10, L12) reflejan la complejidad del enrutamiento de alta velocidad:

L1 y L14 (capas exteriores): probable para señales que deben entrar/salir de la placa sin vías o para puntos de prueba.

L5, L10, L12 (capas internas): estructuras de línea de banda para trazas largas y de alta velocidad que requieren máxima protección EMI e impedancia constante en distancias más largas.

La altura dieléctrica de cada capa (H1/H2) y Dk (Er1/Er2) difieren debido a la acumulación, lo que requiere ajustes independientes del ancho de la traza (W) y del espaciado (S), exactamente como se muestra en las columnas "Ajustado".

Funciones de confiabilidad adicionales

Los requisitos clave incluyen:

Pruebas 100% eléctricas de continuidad y aislamiento.

Requisitos de anillo anular más ajustados (mínimo 50 % de la almohadilla)

Calidad de pared de orificios más estricta (sin huecos ni grietas después del estrés térmico)

Relleno completo de agujeros chapados (sin huecos en cobre)

Vías de 0,2 mm: resina tapada + suavizado galvanizado

Las vías pequeñas (0,2 mm de diámetro) son estándar para diseños de alta densidad.

Sin embargo, las vías abiertas pueden causar problemas:

Mecha de soldadura durante el montaje.

Flujo atrapado que provoca desgasificación

Superficie irregular para la colocación de componentes

El taponamiento de resina llena la vía completamente con una resina epoxi no conductora. El alisado galvanizado (enchapado de tapa) luego coloca cobre sobre la vía tapada, creando una superficie plana y plana.

Esto permite:

Diseño Via-in-pad (vías colocadas directamente debajo de las almohadillas BGA)

Fiabilidad mejorada (sin huecos, sin contaminantes atrapados)

Mejor disipación del calor (tapa de cobre sólido)

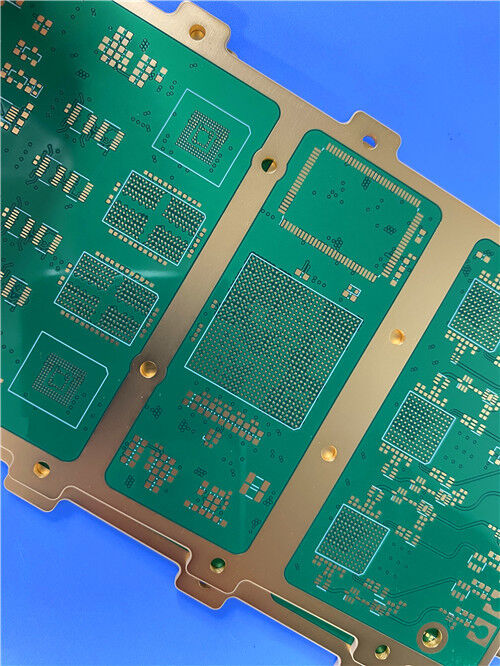

Conclusión

Esta PCB M6 de 14 capas representa lo último en diseño digital de alta velocidad. Al combinar el laminado M6 de baja pérdida (R-5775/R-5670) con control de impedancia diferencial de 5 puntos, confiabilidad de clase IPC-3 y procesamiento avanzado (taponamiento de resina + suavizado galvanizado), la placa está diseñada específicamente para aplicaciones que requieren integridad de señal a más de 25 Gbps.

El uso de estructuras de microstrip (L1, L14) y stripline offset (L5, L10, L12) demuestra una comprensión sofisticada del control de impedancia en diferentes tipos de capas. Para los ingenieros que especifican tableros similares, la atención al almacenamiento de material, los parámetros de perforación, los ciclos de desmembrado y el precocido ENIG (como se detalla en la Guía de proceso M6) es esencial para lograr el éxito en el primer paso.
