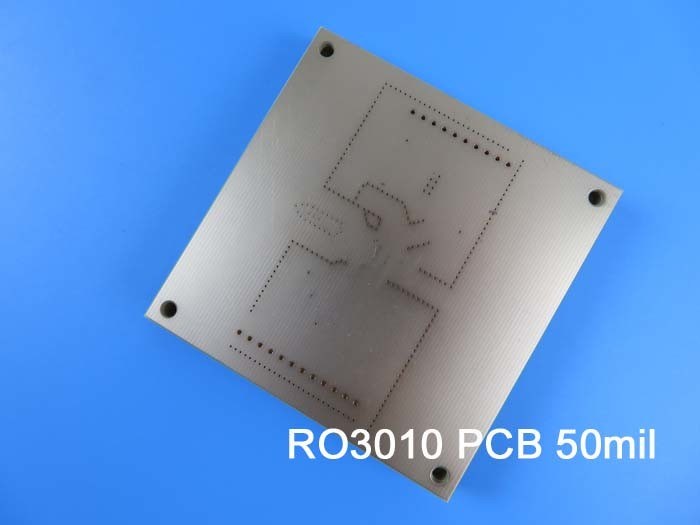

Rogers RO3010 RF imprimió el PWB de la microonda de la placa de circuito 2-Layer Rogers 3010 50mil 1.27m m con plata de la inmersión
(Las placas de circuito impresas son productos por encargo, la imagen y los parámetros mostrados están apenas para la referencia)
Los materiales de alta frecuencia del circuito de Rogers RO3010 son compuestos de cerámica-llenados de PTFE previstos para el uso en microonda comercial y usos del RF. Fue diseñado para ofrecer estabilidad eléctrica y mecánica excepcional en los precios competitivos. Las propiedades mecánicas son constantes. Esto permite que el diseñador desarrolle diseños de múltiples capas del tablero sin el encuentro de alabeos o de problemas de la confiabilidad. Los materiales RO3010 exhiben un coeficiente de la extensión termal (CTE) en el eje de X y de Y de 17 ppm/℃. Este coeficiente de la extensión se hace juego al del cobre, después del cual permite que el material exhiba estabilidad dimensional excelente, con la contracción típica del grabado de pistas, graban al agua fuerte y cuecen, de menos de 0,5 milipulgadas por pulgada. Z-AXIS CTE es 24 ppm/℃, que proporciona confiabilidad plateada excepcional del por-agujero, incluso en ambientes severos.
Usos típicos:
1) Radar automotriz
2) Sistemas de telecomunicaciones celulares
3) Transmisión de datos en sistemas de cable
4) Satélites directos de la difusión
5) Antenas de satélite de colocación globales
6) Antena del remiendo para las comunicaciones inalámbricas
7) Amplificadores de potencia y antenas
8) Placas madre del poder
9) Lectores de metro remotos
Especificaciones del PWB
TAMAÑO DEL PWB | 75 x 80 milímetro = 1 PCS |
TIPO DEL TABLERO | PWB de alta frecuencia |
Número de capas | 2 capas |
Componentes superficiales del soporte | SÍ |
A través de componentes del agujero | NO |
PILA DE LA CAPA | cobre ------- capa SUPERIOR de 18um (0,5 onzas) +plate |
RO3010 1.270m m | |
cobre ------- capa de 18um (0,5 onzas) +plate BOT | |
TECNOLOGÍA | |
Rastro y espacio mínimos: | 5.8mil/5.4mil |
Agujeros mínimos/máximos: | 0.4m m/0.6m m |
Número de diversos agujeros: | 1 |
Número de agujeros de taladro: | 4 |
Número de ranuras molidas: | 0 |
Número de recortes internos: | 0 |
Control de la impedancia: | no |
Número de finger del oro: | 0 |
MATERIAL DEL TABLERO | |
Epóxido de cristal: | RO3010 1.270m m |
Externo final de la hoja: | 1oz |
Hoja final interna: | 0oz |
Altura final del PWB: | ± el 10% de 1.4m m |
EL PLATEAR Y CAPA | |
Final superficial | Oro de la inmersión |
Suelde la máscara para aplicarse a: | TOP |
Color de la máscara de la soldadura: | Verde |
Tipo de la máscara de la soldadura: | N/A |
CONTOUR/CUTTING | Encaminamiento, V-corte |
MARCA | |
Lado de la leyenda componente | TOP |
Color de la leyenda componente | Blanco |
Fabricante Name o logotipo: | Marcado en el tablero en un conductor y un ÁREA LIBRE leged |
VÍA | Plateado a través del agujero (PTH) |
GRADO DE FLAMIBILITY | Aprobación de la UL 94-V0 MÍNIMA. |
TOLERANCIA DE LA DIMENSIÓN | |
Dimensión del esquema: | 0,0059" |
Galjanoplastia del tablero: | 0,0029" |
Tolerancia del taladro: | 0,002" |
PRUEBA | Envío anterior de la prueba eléctrica del 100% |
TIPO DE ILUSTRACIONES QUE SE PROVEERÁN | fichero del correo electrónico, Gerber RS-274-X, PCBDOC etc |
ÁREA DE SERVICIO | Por todo el mundo, global. |
Hoja de datos de Rogers 3010 (RO3010)
Valor típico RO3010 | |||||
Propiedad | RO3010 | Dirección | Unidades | Condición | Método de prueba |
Constante dieléctrica, εProcess | 10.2±0.05 | Z | 10 GHz/23℃ | IPC-TM-650 Stripline afianzado con abrazadera 2.5.5.5 | |
Constante dieléctrica, εDesign | 11,2 | Z | 8GHz a 40 gigahertz | Método de la longitud de la fase diferenciada | |
Factor de disipación, tanδ | 0,0022 | Z | 10 GHz/23℃ | IPC-TM-650 2.5.5.5 | |
Coeficiente termal de ε | -395 | Z | ppm/℃ | 10 gigahertz -50℃to 150℃ | IPC-TM-650 2.5.5.5 |
Estabilidad dimensional | 0,35 0,31 |
X Y |
mm/m | COND A | IPC-TM-650 2.2.4 |
Resistencia de volumen | 105 | MΩ.cm | COND A | IPC 2.5.17.1 | |
Resistencia superficial | 105 | MΩ | COND A | IPC 2.5.17.1 | |
Módulo extensible | 1902 1934 |
X Y |
MPa | 23℃ | ASTM D 638 |
Absorción de la humedad | 0,05 | % | D48/50 | IPC-TM-650 2.6.2.1 | |
Calor específico | 0,8 | j/g/k | Calculado | ||
Conductividad termal | 0,95 | W/M/K | 50℃ | ASTM D 5470 | |
Coeficiente de extensión termal (- 55 a 288℃) |
13 11 16 |
X Y Z |
ppm/℃ | Derecho del 23℃/50% | IPC-TM-650 2.4.4.1 |
TD | 500 | ℃ TGA | ASTM D 3850 | ||
Densidad | 2,8 | gm/cm3 | 23℃ | ASTM D 792 | |
Cáscara de cobre Stength | 9,4 | Ib/in. | 1oz, EDC después del flotador de la soldadura | IPC-TM 2.4.8 | |
Inflamabilidad | V-0 | UL 94 | |||
Proceso sin plomo compatible | Sí |
