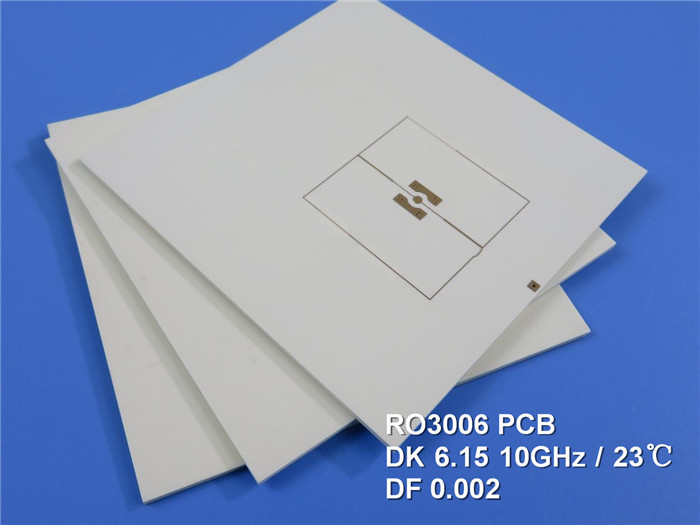

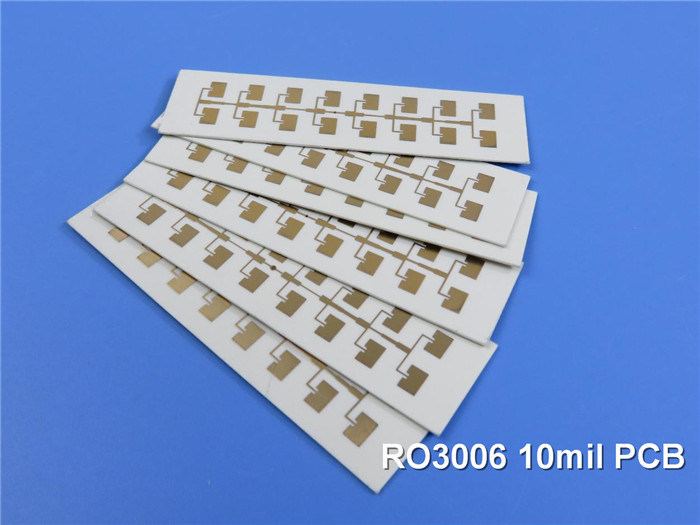

Rogers RO3006 Placa de circuitos impresos de alta frecuencia de 2 capas Rogers 3006 10mil PCB DK6.15 DF 0.002 RF Microondas PCB de oro

Descripción de producto

Placa de Circuito Impreso Rogers RO3006 de Alta Frecuencia de 2 Capas Rogers 3006 de 10 mil DK6.15 DF 0.002 PCB de Microondas

(Las Placas de Circuito Impreso son productos hechos a medida, la imagen y los parámetros que se muestran son solo de referencia)

Rogers RO3006 Los materiales de circuito de alta frecuencia son compuestos de PTFE rellenos de cerámica destinados a su uso en aplicaciones comerciales de microondas y RF. Fue diseñado para ofrecer una estabilidad eléctrica y mecánica excepcional a precios competitivos. Las propiedades mecánicas son consistentes. Esto permite al diseñador desarrollar diseños de placas multicapa sin encontrar problemas de deformación o fiabilidad.Dirección Los materiales exhiben un coeficiente de expansión térmica (CTE) en los ejes X e Y de 17 ppm/°C. Este coeficiente de expansión coincide con el del cobre, lo que permite que el material exhiba una excelente estabilidad dimensional, con una contracción típica después del grabado y horneado de menos de 0.5 milésimas de pulgada por pulgada. El CTE del eje Z es de 24 ppm/°C, lo que proporciona una fiabilidad excepcional de los orificios pasantes metalizados, incluso en entornos severos.

Aplicaciones típicas:

1) Radar automotriz

2) Sistemas de telecomunicaciones celulares

3) Enlaces de datos en sistemas de cable

4) Satélites de transmisión directa

5) Antenas de satélite de posicionamiento global

6) Antena de parche para comunicaciones inalámbricas

7) Amplificadores de potencia y antenas

8) Backplanes de potencia

9) Lectores de medidores remotos

Especificaciones de PCB

Hoja de datos de Rogers 3006)(RO3006)Valor típico de RO3006
