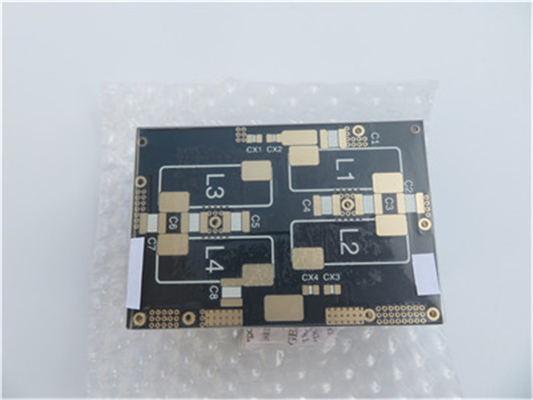

F4BTM320PCB de alta frecuencia 2 onzas de cobre 1.27En el caso de losSubstratoCon el oro de inmersión
(Los PCB son productos hechos a medida, la imagen y los parámetros que se muestran son solo para referencia)
Breve introducción
Este PCB tiene un tamaño de 110 mm x 76 mm y está diseñado como un diseño de doble cara con dos capas.El apilamiento de la capa incluye una capa superior de 70 μm (2 oz) de cobre con 1 oz de recubrimiento inicial, soportado por un robusto material de núcleo F4BTM320 de 1,27 mm de espesor, y una capa inferior de las mismas especificaciones de cobre para un rendimiento constante.
El PCB permite una anchura mínima de 5 mil y un espacio mínimo de 9 mil, lo que facilita un diseño de circuito preciso.garantizando una excelente solderabilidad y durabilidadTanto el lado superior como el inferior están revestidos con una máscara de soldadura negra, que proporciona protección y atractivo estético, mientras que la serigrafía blanca se aplica al lado superior para un etiquetado e identificación claros.
Aquí están los detalles en la tabla siguiente.
Tamaño del PCB | 110 mm x 76 mm = 1 hacia arriba |
Tipo de tablero | PCB de doble cara |
Número de capas | 2 capas |
Componentes montados en la superficie | - Sí, es cierto. |
A través de componentes perforados | No |
El nivel de la carga | cobre ------- 70 um ((1 oz+placa) capa superior |
F4BTM320 - 1,27 mm | |
cobre ------- 70 um ((1 onza + placa) capa BOT | |
La tecnología | |
Traza y espacio mínimos: | 5 mil / 9 mil |
Agujas mínimas / máximas: | 0.35 mm / 1,0 mm |
Número de agujeros diferentes: | 4 |
Número de agujeros de perforación | 61 |
Número de ranuras fresadas: | 0 |
Número de recortes internos: | 0 |
Control de la impedancia: | No es |
Número del dedo dorado: | 0 |
Materiales para el tablero | |
Vidrio epoxi: | F4BTM320 DK3. ¿Qué quieres decir?2 |
Folios finales exteriores: | 2 onzas |
En el interior de la lámina final: | No incluido |
Altura final del PCB: | 1.4 mm |
Revestimiento y revestimiento | |
Finalización de la superficie | Oro de inmersión |
Máscara de soldadura Aplicar a: | Lado superior y lado inferior |
Color de la máscara de soldadura: | Negro |
Tipo de máscara de soldadura: | No incluido |
Conto/corte | Enrutamiento |
Marcado | |
Lado de la leyenda del componente | La parte superior |
Color de la leyenda del componente | Blanco |
Nombre o logotipo del fabricante: | No incluido |
VIA | Se trata de un sistema de control de la velocidad de salida de los vehículos. |
Clasificación de la inflamabilidad | Se aplicará la norma de homologación de tipo ISOFIX. |
TOLERANCIA de las dimensiones | |
Dimensión del contorno: | 0.0059" |
El revestimiento del tablero: | 0.0029" |
Tolerancia del taladro: | 0.002" |
TEST | Prueba eléctrica al 100% antes del envío |
Tipo de obra de arte a suministrar | archivo de correo electrónico, Gerber RS-274-X, PCBDOC, etc |
Área de servicio | En todo el mundo. |
F4BTMFrecuencia altaLas demás
Los laminados de la serie F4BTM se fabrican mediante la formulación científica de tela de fibra de vidrio, relleno nanocerámico y resina de politetrafluoroetileno, seguidos de estrictos procesos de prensado.La serie se basa en la capa dieléctrica F4BM, con la adición de cerámicas de alto nivel dieléctrico y nano-nivel de baja pérdida, lo que resulta en una constante dieléctrica más alta, una mejor resistencia al calor, un menor coeficiente de expansión térmica,mayor resistencia al aislamientoLa película de cobre opcional está disponible con cobre ED en espesores de 0,5 oz, 1 oz, 1.5 oz y 2 oz.
Características y beneficios
DK 2.98 a 3.5 opcional
La adición de cerámica mejora el rendimiento
Indicadores de PIM muy buenos
espesor de 0,254 mm a 12 mm
Tamaño diversificado de 460 mm x 610 mm a 914 mm x 1220 mm
Ahorro de costes
Comercialización para la producción en serie
Rendimiento de alto coste
Antirradiación
Bajos niveles de escape
El nuestroCapacidad de PCB (F4BTM)
Material de los PCB: | PTFE / tela de fibra de vidrio / relleno de nanocerámica | ||
Designación (F4BTM) | F4BTM | DK (10GHz) | DF (10 GHz) |
F4BTM298 | 2.98 ± 0.06 | 0.0018 | |
F4BTM300 | 3.0 ± 0.06 | 0.0018 | |
F4BTM320 | 3.2 ± 0.06 | 0.0020 | |
F4BTM350 | 3.5 ± 0.07 | 0.0025 | |
Número de capas: | PCB de un solo lado, PCB de dos lados, PCB multicapa, PCB híbrido | ||
Peso de cobre: | 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) | ||
espesor dieléctrico (o grosor total) | 0.25mm, 0.508mm, 0.762mm, 0.8mm, 1.0mm, 1.016mm, 1.27mm, 1.524mm, 2.0mm, 3.0mm, 4.0mm, 5.0mm, 6.0mm, 8.0mm, 10.0mm, 12.0mm | ||
Tamaño del PCB: | ≤ 400 mm x 500 mm | ||
Máscara de soldadura: | Verde, negro, azul, amarillo, rojo, etc. | ||
El acabado de la superficie: | El cobre desnudo, el HASL, el ENIG, la plata de inmersión, el estaño de inmersión, el OSP, el oro puro, el ENEPIG, etc. |
Fichero de datos(F4BTM)
Parámetros técnicos del producto | Modelos de producto y ficha de datos | ||||||
Características del producto | Condiciones de ensayo | Unidad | F4BTM298 | F4BTM300 | F4BTM320 | F4BTM350 | |
Constante dieléctrica (típica) | 10 GHz | / | 2.98 | 3.0 | 3.2 | 3.5 | |
Tolerancia constante dieléctrica | / | / | ± 006 | ± 006 | ± 006 | ± 007 | |
Tangente de pérdida (típico) | 10 GHz | / | 0.0018 | 0.0018 | 0.0020 | 0.0025 | |
20 GHz | / | 0.0023 | 0.0023 | 0.0026 | 0.0035 | ||
Coeficiente de temperatura constante dieléctrica | -55 o ~ 150oC | PPM/°C | - 78 años. | - 75 años. | - 75 años. | - 60 años | |
Fuerza de peeling | 1 OZ F4BTM | N/mm | > 1.6 | > 1.6 | > 1.6 | > 1.6 | |
1 OZ F4BTME | N/mm | > 1.4 | > 1.4 | > 1.4 | > 1.4 | ||
Resistencia por volumen | Condición estándar | MΩ.cm | ≥ 1 × 10 ^ 7 | ≥ 1 × 10 ^ 7 | ≥ 1 × 10 ^ 7 | ≥ 1 × 10 ^ 7 | |
Resistencia de la superficie | Condición estándar | MΩ | ≥ 1 × 10 ^ 6 | ≥ 1 × 10 ^ 6 | ≥ 1 × 10 ^ 6 | ≥ 1 × 10 ^ 6 | |
Fuerza eléctrica (dirección Z) | 5KW,500V/s | KV/mm | > 26 | > 30 años | > 32 | > 32 | |
Voltado de ruptura (dirección XY) | 5KW,500V/s | KV | > 34 | > 35 | > 40 años | > 40 años | |
Coeficiente de expansión térmica | Dirección XY | -55 oC hasta 288 oC | ppm/oC | 15,16 | 15,16 | 13,15 | 10,12 |
Dirección Z | -55 oC hasta 288 oC | ppm/oC | 78 | 72 | 58 | 51 | |
Estrés térmico | 260°C, 10 segundos, 3 veces | Sin delaminado | Sin delaminado | Sin delaminado | Sin delaminado | ||
Absorción de agua | 20 ± 2 °C, 24 horas | % | ≤ 005 | ≤ 005 | ≤ 005 | ≤ 005 | |
Densidad | Temperatura ambiente | G/cm3 | 2.25 | 2.25 | 2.20 | 2.20 | |
Temperatura de funcionamiento a largo plazo | Cámara de baja y alta temperatura | °C | -55 ¢ + 260 | -55 ¢ + 260 | -55 ¢ + 260 | -55 ¢ + 260 | |
Conductividad térmica | Dirección Z | En el caso de las empresas de servicios de telecomunicaciones: | 0.42 | 0.42 | 0.50 | 0.54 | |
El PIM | Solo aplicable a la F4BTME | Dbc | ≤ 160 | ≤ 160 | ≤ 160 | ≤ 160 | |
Flamabilidad | / | El número de certificado es: | V-0 | V-0 | V-0 | V-0 | |
Composición del material | / | / | PTFE, tejido de fibra de vidrio, nanocerámica F4BTM emparejado con papel de cobre ED, F4BTME emparejado con papel de cobre tratado de forma inversa (RTF). |
