Descripción de producto
F4BM265 PTFE laminado y PCB multicapa personalizado
Respuesta rápida
¿Qué es el F4BM265?

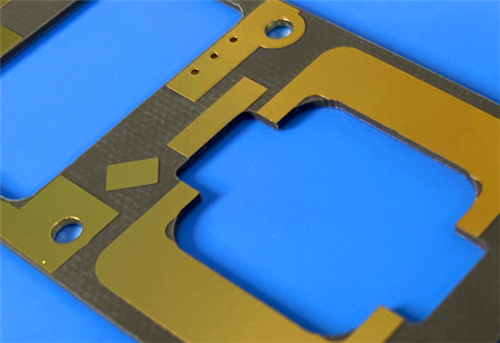

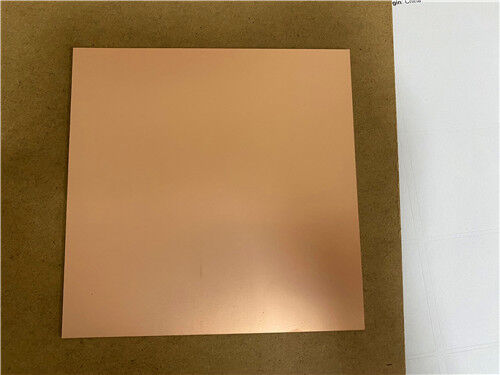

Se trata de un laminado revestido de cobre de tela de vidrio de PTFE (politetrafluoroetileno) de alto rendimiento con una constante dieléctrica (Dk) de 2,65 y un factor de disipación (Df) ultra bajo de 0,0013 @ 10 GHz.Fabricado por la fábrica de materiales aislantes de Taizhou Wangling, sirve como un sustituto drop-in rentable para los sustratos de PTFE importados en aplicaciones de RF/microondas.
¿Qué PCB se puede construir con él?

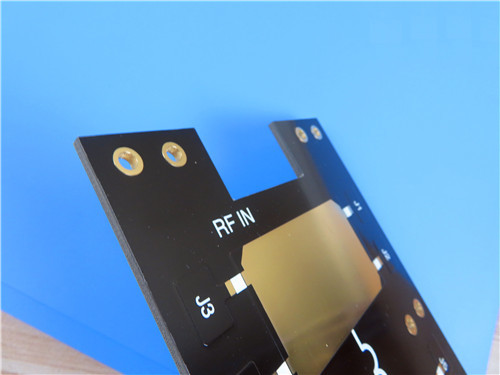

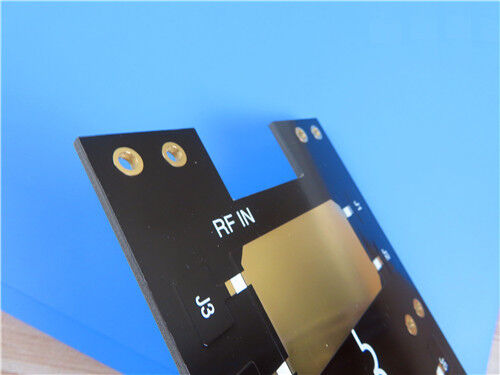

Ofrecemos una solución completa de 4 capas de PCB multicapa basada en F4BM265, con un grosor total de 4.14 mm, cobre acabado de 35 μm, acabado de superficie ENIG, máscara de soldadura azul, vías ciegas, control de impedancia,y confiabilidad IPC Clase 3 ideal para radar de matriz en fases, comunicaciones por satélite y sistemas de RF de alta potencia.
Las cosas que hay que aprender
| Para los diseñadores |
Para los profesionales de la contratación |
| ✅ Dk 2,65 ± 0,05 para un control de impedancia constante |
✅ UL94 V-0, cumple con la norma RoHS |
| ✅ Df 0.0013 @ 10 GHz (pérdida muy baja) |
✅ Disponible en tamaños de panel estándar y personalizados |
| ✅ Dos variantes de cobre: ED (general) y RTF (optimizado para PIM) |
✅ La rentabilidad frente a los laminados de PTFE importados |
| ✅ Soporta vías ciegas y control de impedancia |
✅ Capacidad de producción en gran volumen |
| ✅ Rango de funcionamiento: -55°C a +260°C |
✅ Opciones con soporte metálico (Al/Cu) para la gestión térmica |
| ✅ Clase IPC 3 para aplicaciones de alta fiabilidad |
✅ Servicio completo de fabricación de PCB llave en mano |
1. Resumen del material
El F4BM265 es parte de la serie más amplia F4BM de laminados de tejido de vidrio PTFE, diseñado a través de una formulación científica de tejido de vidrio, resina PTFE,y película de PTFE bajo un riguroso proceso de moldeo por compresiónEn comparación con la serie F4B estándar, la serie F4BM ofrece:
Un rango DK más amplio (2.17 ~ 3.0, personalizable)
Pérdida dieléctrica más baja en las frecuencias de microondas
Mayor resistencia al aislamiento
Estabilidad dimensional mejorada mediante un control preciso de la relación PTFE-vidrio
Estabilidad superior a la temperatura (TCDk: -100 ppm/°C)
2. F4BM vs. F4BME ¿Qué lámina de cobre necesitas?
| Características |
F4BM |
F4BME |
| Tipo de lámina de cobre |
ED (electrodepositado) |
RTF de tratamiento inverso |
| Rendimiento del PIM |
No especificado |
≤ -159 dBc |
| Precisión del circuito |
Estándar |
Más preciso. |
| Pérdida del conductor |
Estándar |
Bajo |
| La mejor aplicación |
Radiofrecuencia general/microondas |
Estaciones base, satélites, sistemas de bajo PIM |
| El espesor disponible de Cu |
0.5, 1.0, 1.5, 2,0 onzas |
0.5, 1,0 onzas |
Conclusión: elige F4BM para diseños RF de uso general rentables.
3. F4BM265 Hoja de datos técnicos
| Propiedad |
Condición de ensayo |
Unidad |
Valor de las emisiones de CO2 |
| Constante dieléctrica (Dk) |
10 GHz |
¿Qué quieres decir? |
2.65 ± 0.05 |
| Factor de disipación (Df) |
10 GHz |
¿Qué quieres decir? |
0.0013 |
| |
20 GHz |
¿Qué quieres decir? |
0.0019 |
| TCDk (coeficiente temporal de Dk) |
-55 °C ~ +150 °C |
ppm/°C |
- 100 |
| Resistencia a la exfoliación (1 oz ED) |
¿Qué quieres decir? |
N/mm |
> 1.8 |
| 1 oz RTF / F4BME) |
¿Qué quieres decir? |
N/mm |
> 1.6 |
| Resistencia por volumen |
Es normal. |
MΩ·cm |
≥ 6 × 106 |
| Resistencia de la superficie |
Es normal. |
MΩ |
≥ 1 × 106 |
| Resistencia dieléctrica (Z) |
5 kW, 500 V/s |
el kV |
> 25 |
| Voltado de ruptura (X/Y) |
5 kW, 500 V/s |
el kV |
> 34 |
| CTE (X/Y) |
-55 °C ~ 288 °C |
ppm/°C |
14 ¢17 |
| CTE (Z) |
-55 °C ~ 288 °C |
ppm/°C |
142 |
| Estrés térmico |
260°C, 10 segundos, 3 ciclos |
¿Qué quieres decir? |
Sin delaminado |
| Absorción de agua |
20 ± 2 °C, 24 horas |
% |
≤ 008 |
| Densidad |
NT1 el trabajo |
G/cm3 |
2.25 |
| Temperatura de operación. |
Continuidad |
°C |
-55 ~ +260 |
| Conductividad térmica (Z) |
¿Qué quieres decir? |
W/(m·K) |
0.36 |
| PIM (sólo F4BME) |
¿Qué quieres decir? |
Dbc |
≤ -159 |
| Flamabilidad |
El uso de las mismas |
Calificación |
V-0 |
| Composición |
¿Qué quieres decir? |
¿Qué quieres decir? |
PTFE + tejido de vidrio |
4. Configuraciones disponibles
Opciones de papel de cobre
| Tipo de lámina |
espesores disponibles |
| El contenido de CO2 en el agua es de 0,5% y el contenido de CO2 en el agua es de 0,5%. |
0.5 oz (0,018 mm), 1 oz (0,035 mm), 1,5 oz (0,05 mm), 2 oz (0,07 mm) |
| El contenido de carbono en la mezcla de carbono de la mezcla de carbono de la mezcla de carbono de la mezcla de carbono |
0.5 onzas (0,018 mm), 1 onza (0,035 mm) |
Tamaños del panel
| Tamaños estándar (mm) |
Tamaños personalizados disponibles (mm) |
| 460 × 610 |
300 × 250 |
| 500 × 600 |
350 × 380 |
| 850 × 1200 |
500 × 500 |
| 914 × 1220 |
840 × 840 |
| 1000 × 1200 |
1000 × 1500 |
5. Ámbitos de aplicación
- Equipos aeroespaciales, espaciales y de cabina
- El microondas, RF.
- El radar, el radar militar.
- Redes de alimentación
- Antenas sensibles a las fases, antenas de matriz en fase
- Comunicaciones por satélite, y más.
6. PCB de múltiples capas personalizado especificación completa
Basado en F4BM265, ofrecemos una solución completa de PCB de 4 capas con las siguientes especificaciones:
Configuración de la acumulación
Especificaciones del tablero
| Especificación |
Detalle |
| Tipo de tablero |
4 capas de PCB multicapa |
| Materiales básicos |
F4BM265 laminado de PTFE |
| Prepreg |
S1000-2MB |
| Núcleo |
S1000-2M (0,5 mm) |
| espesor total |
4.14 mm |
| Cobre acabado |
35 μm por capa |
| Las dimensiones |
245 × 245 mm (1 pieza) |
| Máscara de soldadura |
Azul (ambos lados) |
| Peluquería |
Blanco (ambos lados) |
| Finalización de la superficie |
ENIG (níquel sin electro / oro de inmersión) |
| El cobre para paredes de agujeros |
25 μm |
| Características especiales |
Vías ciegas, control de impedancia |
| Clasificación IPC |
Clase 3 (Alta fiabilidad) |
Preguntas frecuentes
P1: ¿Cuál es la diferencia entre F4BM y F4BME?
R: Ambos utilizan el mismo dieléctrico PTFE / vidrio, pero difieren en la lámina de cobre.que ofrece un rendimiento PIM superior (≤ -159 dBc), un grabado de circuito más preciso y una menor pérdida de conductores. Elija F4BME para estaciones base, satélites o cualquier sistema con baja sensibilidad a PIM.
P2: ¿Puedo personalizar la constante dieléctrica del material F4BM?
R: Sí. La serie F4BM admite valores de DK de 2.17 a 3.0Los valores de DK más altos se consiguen aumentando la relación del tejido de vidrio, lo que también mejora la estabilidad dimensional y reduce la CTE, aunque Df puede aumentar ligeramente.
P3: ¿Qué significa " espesor total " vs " espesor dieléctrico " al ordenar?
R: Al realizar un pedido, debe especificar si su requisito de espesor es:
espesor dieléctrico ️ espesor de la capa PTFE/vidrio únicamente (excepto cobre)
espesor total ️ espesor que incluye ambas capas de cobre
Por ejemplo, una placa de 0,508 mm de grosor total con 1 oz de cobre en ambos lados tendría un grosor dieléctrico de aproximadamente 0,438 mm.
P4: ¿Puede el F4BM265 soportar vías ciegas y enterradas?
R: Sí. F4BM265 es compatible con procesos de perforación de profundidad controlada y de laminación secuencial, por lo que es adecuado para diseños ciegos y enterrados.Nuestro ejemplo de PCB de 4 capas personalizado incluye vías ciegas para la capacidad HDI.
P5: ¿Cuál es el tamaño máximo del panel disponible para el F4BM265?
R: Los tamaños máximos de los paneles estándar son 1000 × 1200 mm. Se pueden discutir tamaños personalizados más grandes. Sin embargo, tenga en cuenta que si el espesor del material es ≥4.0 mm o ≤0.2 mm,el tamaño máximo está limitado a 500 × 610 mm debido a limitaciones de fabricación.
P6: ¿Es el F4BM265 adecuado para aplicaciones de RF de alta potencia?
R: Absolutamente. Con una conductividad térmica de 0,36 W/ (((m·K) en la dirección Z, un rango de temperatura de funcionamiento de -55°C a +260°C, y una pérdida dieléctrica muy baja,F4BM265 sobresale en aplicaciones de RF de alta potenciaPara una gestión térmica aún mejor, considere las variantes con respaldo metálico (F4BM265-AL o F4BM265-CU).
P7: ¿Es el F4BM265 compatible con RoHS y libre de halógenos?
R: El material es compatible con RoHS y cumple con los requisitos libres de halógenos. También alcanza la clasificación de llama UL94 V-0 para el cumplimiento de la seguridad.
P8: ¿Cuál es el tiempo de entrega típico para los PCB F4BM265 personalizados?
R: Los plazos de entrega varían según la complejidad y la cantidad. Para placas multicapa estándar como el diseño de 4 capas descrito anteriormente, los plazos de entrega típicos varían de 10 a 20 días hábiles.Por favor, póngase en contacto con nosotros para los plazos específicos del proyecto.
P9: ¿Puede proporcionar PCB controlados por impedancia en F4BM265?
R: Sí. Ofrecemos el diseño completo de control de impedancia y soporte de fabricación. La Dk estable de 2.65 ± 0.05 asegura una impedancia constante en todo el tablero,y podemos proporcionar cupones de prueba de impedancia con su pedido.
P10: ¿Ofrece servicios de ensamblaje para estos PCB?
R: Sí, proporcionamos servicios de ensamblaje de PCB llave en mano. Por favor, consulte con nuestro equipo de ventas para opciones de ensamblaje, abastecimiento de componentes y servicios de prueba.
