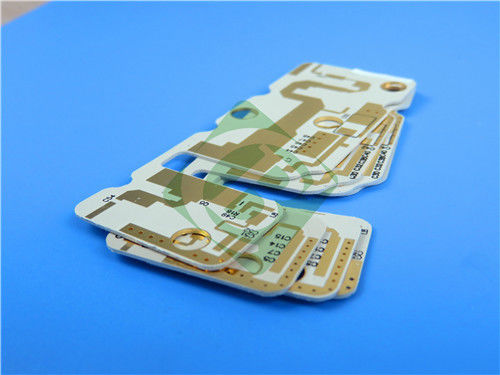

PCB rígido de doble cara TRF-45 construido sobre sustratos de 32 mil con acabado ENIG

PCB de doble cara con TRF-45, 0.9 mm de grosor y acabado ENIG
(Todas las PCB se fabrican a medida. Las imágenes y los parámetros de referencia pueden variar según los requisitos de su diseño).



1. Descripción general de la PCB de doble cara
Esta PCB de doble cara está construida con TRF-45, un laminado de PTFE relleno de cerámica reforzado con fibra de vidrio tejida. Ofrece un rendimiento de baja pérdida, propiedades dieléctricas estables y estabilidad dimensional, lo que la hace ideal para aplicaciones de RF de alta frecuencia. El acabado superficial ENIG proporciona una excelente soldabilidad y resistencia a la corrosión, lo que garantiza una fiabilidad a largo plazo.

Con capas de cobre de 1 oz, tolerancias precisas de trazo/espacio y sin máscara de soldadura ni serigrafía, esta PCB está diseñada para una transmisión de señal eficiente y consistencia de alta frecuencia. Cada placa se prueba según los estándares IPC-Class-2, lo que garantiza la calidad y la fiabilidad para aplicaciones críticas.



2. Detalles de construcción de la PCB




3. Apilamiento de la PCB
Este apilamiento de PCB rígida de 2 capas está optimizado para aplicaciones de RF de alta frecuencia. Aquí está la estructura del apilamiento:




4. Características de TRF-45

• Constante dieléctrica (Dk): 4.5 ± 0.15 a 10 GHz, lo que proporciona una propagación de señal estable en rangos de temperatura y frecuencia.
• Factor de disipación (Df):0.0035 a 10 GHz para una pérdida de señal mínima.
• CTE (Coeficiente de expansión térmica): Eje X: 9 ppm/°C. Eje Y: 9 ppm/°C. Eje Z: 40 ppm/°C.
• Conductividad térmica:0.43 W/mK, proporcionando una disipación de calor efectiva.
• Absorción de humedad:0.06%, lo que garantiza un rendimiento constante en entornos húmedos.
• Clasificación de inflamabilidad:UL 94 V-0 para mayor seguridad.




5. Beneficios del material TRF-45
El material TRF-45 ofrece varias ventajas para diseños de alta frecuencia y RF:

Baja pérdida de señal: Garantiza la integridad de la señal de alta frecuencia para aplicaciones RFID y GPS.

Fiabilidad térmica y mecánica: Con excelente conductividad térmica y bajo CTE, funciona de manera confiable en condiciones extremas.

Propiedades dieléctricas estables: Dk y Df se mantienen constantes en una amplia gama de temperaturas y frecuencias.

Estabilidad dimensional: El refuerzo de vidrio tejido mejora la rigidez y garantiza un manejo más fácil durante el montaje.

Fabricación rentable: Compatible con el procesamiento estándar de PTFE, lo que reduce los costos de fabricación.



6. Aplicaciones de la PCB de doble cara

Antenas de radio satelital: Proporciona una transmisión de señal fiable para sistemas de comunicación por satélite.

Antenas RFID: Garantiza una captura y transmisión de señal eficientes para sistemas de identificación por radiofrecuencia.

Antenas GPS: Ideal para sistemas de posicionamiento global de alta precisión.



¿Por qué elegir Bicheng Technologies?
En Bicheng Technologies Limited, nos especializamos en la fabricación de PCB de alta calidad para aplicaciones de RF y microondas. Nuestra PCB de doble cara con material TRF-45 combina materiales de vanguardia con rigurosos estándares de calidad para ofrecer un rendimiento fiable para sus proyectos.


¿Por qué trabajar con nosotros?
Disponibilidad global: Entregamos en todo el mundo y brindamos una excelente atención al cliente.
Altos estándares: Todas las PCB se prueban según los estándares IPC-Class-2, lo que garantiza la calidad y la fiabilidad.Soluciones personalizadas: Trabajamos en estrecha colaboración con usted para satisfacer sus requisitos específicos.
Si está buscando un socio de confianza para su próximo proyecto de alta frecuencia, no dude en ponerse en contacto conmigo en

sales30@bichengpcb.com. Colaboremos para dar vida a sus diseños innovadores.
