¿Por qué TLX-9 PCB es la elección correcta?

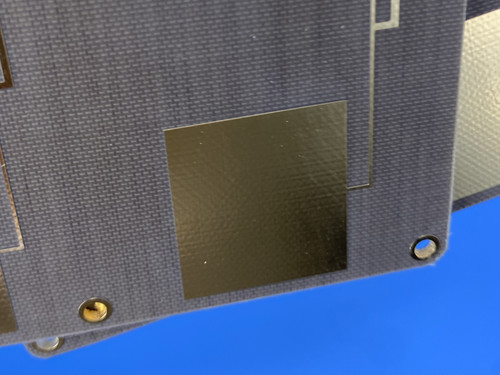

Estoy emocionado de compartir nuestro recientemente enviadoPCB de dos capas TLX-9Fue diseñado para ser confiable, eficiente y perfecto para aplicaciones de alta frecuencia comoAntenas, amplificadores y componentes de RFConstruido conMaterial tacónico TLX-9, este PCB ofrece baja pérdida de señal, excelente estabilidad térmica y alta durabilidad.

Permítanme explicarles por qué este PCB es tan bueno y cómo puede ayudarlos.

Cómo se fabrica este PCB

Este PCB fue cuidadosamente construido para garantizar un alto rendimiento.

• El material: TLX-9, conocido por sus propiedades eléctricas y mecánicas estables.
• Las capasEs un diseño simple de 2 capas.
• Tamaño: Cada tabla es de 78 mm x 39 mm, con un grosor de 0,9 mm.
• Peso del cobre: 1 onza en las capas exteriores para una buena conductividad.
• Traza y espacio: La anchura mínima del rastro es de 4 milímetros, y el espaciado es de 7 milímetros.
• Finalización de la superficie: El oro de inmersión se utilizó para una mejor solderabilidad y resistencia a la corrosión.
• Pruebas: Cada tabla fue probada 100% eléctricamente antes del envío para asegurarse de que funciona perfectamente.

Qué hay dentro del PCB

Este PCB es sencillo, pero muy eficaz.

• Las almohadillas: 36 en total.
  • 25 almohadillas a través del agujeroy11 almohadillas SMT en la parte superior.
• Vías: 23 en total, todos revestidos con cobre para su resistencia.
• Las redes: 2, mantener el diseño limpio y eficiente.

Por qué se utilizó el material TLX-9

ElMaterial TLX-9Es un compuesto de PTFE y vidrio tejido, lo que le ayuda a funcionar bien en aplicaciones de alta frecuencia.constante dieléctrica (Dk)es 2.5, que se mantiene estable en un amplio rango de temperaturas y frecuencias.

Otros beneficios de TLX-9 incluyen:

• Baja pérdida de señal: El factor de disipación es sólo 0,0019 a 10 GHz.
• Resistencia a la humedad: Absorbe menos del 0,02% de humedad, por lo que funciona bien en ambientes húmedos.
• Estabilidad térmica: El material es dimensionalmente estable y resiste la deformación bajo el calor.
• Retardancia de llama: Cumple la norma UL-94 V-0, lo que garantiza la seguridad en ambientes de alta temperatura.

Dónde se puede usar este PCB

Este PCB fue diseñado para muchas aplicaciones de alta frecuencia, tales como:

• Amplificadores de bajo ruido (LNA): Ideal para reducir el ruido en los sistemas de RF.
• Antenas: Confiable para antenas de gran formato y redes de comunicación.
• Amplificadores de alta potencia: Perfecto para manejar alta potencia sin perder rendimiento.
• Componentes de RF pasivos: Ideal para filtros, acopladores y otros componentes.

Por qué debe elegir este PCB

Este PCB fue construido para entregarrendimiento y fiabilidadEl material TLX-9 garantiza bajas pérdidas, excelente resistencia a la humedad y estabilidad térmica. También es compatible con procesos de fabricación estándar, lo que lo hace fácil de producir y rentable.

Cada tablero fue probado para cumplirNormas de la clase 2 del IPC, para que puedas confiar en su calidad.

Pedir hoy

Si necesita un PCB que sea confiable, eficiente y construido para aplicaciones de alta frecuencia, estePCB de dos capas TLX-9es la opción perfecta. Está disponible en todo el mundo, por lo que puede obtenerlo dondequiera que esté.

Póngase en contacto con nosotros hoy para obtener más información o realizar su pedido.
