Cuota De Producción: | 1 piezas |
Precio: | 7USD/PCS |
Período De Entrega: | 2 a 10 días hábiles |
Método De Pago: | T/T |
Capacidad De Suministro: | 10000 piezas |

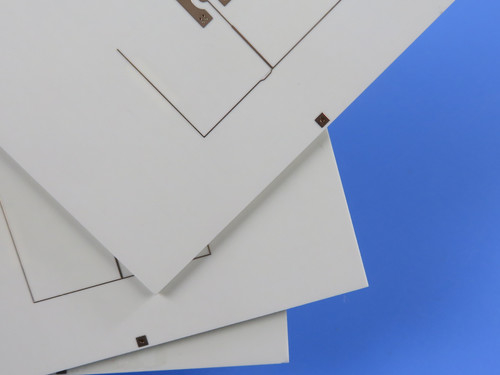

PCB de alta frecuencia de 18 capas RO4350B + RO4450F para aplicaciones de RF/microondas
El recientemente enviado PCB de alta frecuencia de 18 capas está diseñado para exigentes aplicaciones de RF y microondas, utilizando laminados RO4350B y RO4450F de Rogers para lograr una integridad de señal excepcional,Estabilidad térmicaEstá destinado a sistemas de misión crítica como las estaciones base celulares, el radar automotriz y las comunicaciones por satélite.Se garantiza el cumplimiento de las normas IPC-clase 2, y se realizan rigurosas pruebas eléctricas antes del envío para garantizar la fiabilidad.
Especificaciones clave:
Los PCBEspecificaciones
Tamaño del PCB | 135 x 135 mm = 1 PCS |
Tipo de tablero | PCB de alta frecuencia, PCB de RF |
Número de capas | PCB de doble cara |
Componentes montados en la superficie | - Sí, es cierto. |
A través de componentes perforados | - Sí, es cierto. |
El nivel de la carga | el cobre ------- 35um ((1 oz) + PLATO |
Se trata de un producto que se utiliza para la fabricación de productos químicos. | |
el cobre ------- 35um ((1 oz) + PLATO | |
La tecnología | |
Traza y espacio mínimos: | 11 mil / 12 mil |
Agujas mínimas / máximas: | 0.3/2.2 mm |
Número de agujeros diferentes: | 5 |
Número de agujeros de perforación | 184 |
Número de ranuras fresadas: | 0 |
Número de recortes internos: | 0 |
Control de la impedancia | No |
Materiales para el tablero | |
Vidrio epoxi: | RO4350B 60 mil, Tg 288°C |
Folios finales exteriores: | 1.5 onzas |
En el interior de la lámina final: | 0 oz. |
Altura final del PCB: | 1.6 mm ± 0.16 |
Revestimiento y revestimiento | |
Finalización de la superficie | El níquel sin electro sobre el oro de inmersión (ENIG) (( 2 micoinches sobre 100 microinch níquel) |
Máscara de soldadura Aplicar a: | No |
Color de la máscara de soldadura: | No |
Tipo de máscara de soldadura: | No incluido |
Conto/corte | Enrutamiento |
Marcado | |
Lado de la leyenda del componente | No |
Color de la leyenda del componente | No |
Nombre o logotipo del fabricante: | No incluido |
VIA | Plastificado a través del agujero (PTH) |
Clasificación de la inflamabilidad | Se aplicará la norma de homologación de tipo ISOFIX. |
TOLERANCIA de las dimensiones | |
Dimensión del contorno: | 0.0059" (0,15 mm) |
El revestimiento del tablero: | 0.0030" (0,076 mm) |
Tolerancia del taladro: | 0.002" (0,05 mm) |
TEST | Prueba eléctrica al 100% antes del envío |
Tipo de obra de arte a suministrar | archivo de correo electrónico, Gerber RS-274-X, PCBDOC, etc |
Área de servicio | En todo el mundo. |
Beneficios materiales avanzados:
✅ RO4350B Core:
Se consigue una pérdida muy baja (Dk = 3,48 ± 0,05 @ 10 GHz, Df = 0,0037).
Se proporciona una alta conductividad térmica (0,69 W/m/°K) y una Tg > 280°C.
El CTE se empareja con el cobre (X/Y/Z: 10/12/32 ppm/°C) para obtener orificios transparentes confiables.
RO4450F Bondply:
Se garantiza un dieléctrico compatible (Dk = 3,52 ± 0,05) para la estabilidad multicapa.
El flujo lateral superior está habilitado para interconexiones de alta densidad.
Se admiten múltiples ciclos de laminación secuenciales.
Hoja de datosde Rogers 4350B (No se incluyen en la lista.)
RO4350B Valor típico | |||||
Propiedad | No se incluyen en la lista. | Dirección | Unidades | Condición | Método de ensayo |
Constante dieléctrica,ε Proceso | 3.48 ± 0.05 | Z. | 10 GHz y 23°C | IPC-TM-650 2.5.5.5 Línea de rayas sujetada | |
Constante dieléctrica,εDiseño | 3.66 | Z. | de 8 a 40 GHz | Método de longitud de fase diferencial | |
Factor de disipación | 0.0037 0.0031 |
Z. | 10 GHz y 23°C 2.5 GHz y 23°C |
IPC-TM-650 2.5.5.5 | |
Coeficiente térmico de ε | + 50 | Z. | ppm/°C | -50°C a 150°C | IPC-TM-650 2.5.5.5 |
Resistencia por volumen | 1.2 x 1010 | MΩ.cm | Conde A. | IPC-TM-650 2.5.17.1 | |
Resistencia de la superficie | 5.7 x 109 | MΩ | Conde A. | IPC-TM-650 2.5.17.1 | |
Fuerza eléctrica | 31.2 ((780) | Z. | Kv/mm(v/mil) | 0.51 mm ((0.020") | IPC-TM-650 2.5.6.2 |
Modulo de tracción | 16, 767 ((2,432) 14,153 ((2,053) |
X. Y |
MPa (ksi) | NT1 el trabajo | Las demás partidas |
Resistencia a la tracción | 203,29,5 El número de personas afectadas |
X. Y |
MPa (ksi) | NT1 el trabajo | Las demás partidas |
Fuerza de flexión | 255 El número de personas |
MPa - ¿ Qué pasa? |
IPC-TM-650 2.4.4 | ||
Estabilidad dimensional | El valor de las emisiones5 | X, Y | En el caso de los vehículos de motor (mil/pulgada) |
después del grabado+E2/150°C | IPC-TM-650 2.4.39A |
Coeficiente de expansión térmica | 10 12 32 |
X. Y Z. |
ppm/°C | -55°C a 288°C | IPC-TM-650 2.4.41 |
Tg | > 280 | °C TMA | A. No | IPC-TM-650 2.4.24.3 | |
Td el tiempo | 390 | °C TGA | Las demás partidas | ||
Conductividad térmica | 0.69 | El número de unidades de producción | 80 °C | Las demás partidas | |
Absorción de humedad | 0.06 | % | 48 horas de inmersión 0.060" temperatura de la muestra 50°C |
Las demás partidas | |
Densidad | 1.86 | Gm/cm3 | 23°C | Las demás partidas | |
Resistencia de la cáscara de cobre | 0.88 5.0 |
N/mm - ¿ Qué pasa? |
después de la soldadura flotar 1 onza. Folias de EDC |
IPC-TM-650 2.4.8 | |
Flamabilidad | (3) V-0 | Sección 94 | |||
Proceso libre de plomo compatible | - ¿ Qué? |
Excelencia en diseño y fabricación:
Interconexiones de alta densidad:Se han integrado 632 vías y 779 pastillas (338 de agujero, 441 SMT).
Impedancia controlada:Se mantiene una tolerancia de Dk estricta para un rendimiento de RF constante.
Construcción robusta:Se incluyen vías llenas de resina y orificios para prensado para mayor durabilidad mecánica.
Aplicaciones típicas:
Por qué se elige este PCB
Este PCB está diseñado para sistemas de RF de alta frecuencia y alta potencia, donde los materiales avanzados de Rogers se aprovechan para minimizar la pérdida de señal, mejorar la gestión térmica,y garantizar la fiabilidad a largo plazo en condiciones operativas adversas.
Para la personalización o el precio de volumen, las consultas son bienvenidas.
