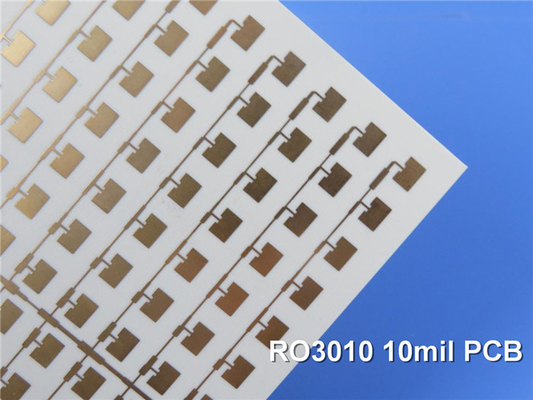

Rogers RO3010 PCB de 2 capas de 10 millas de espesor de doble lado de cobre con inmersión de plata

Desbloqueo de alto rendimiento con los PCB RO3010 de Rogers

En un mundo de electrónica acelerado, donde la miniaturización y el rendimiento de vanguardia son primordiales, los materiales de las placas de circuito juegan un papel crucial para aprovechar todo el potencial de los dispositivos modernos.Una de esas soluciones destacadas es el Rogers RO3010 PCB, una placa de circuito rígido de dos capas que está revolucionando una amplia gama de aplicaciones, desde radar automotriz hasta comunicaciones por satélite.

En el corazón del PCB RO3010 está el material avanzado RO3010, un compuesto PTFE lleno de cerámica que ofrece una notable combinación de propiedades eléctricas, mecánicas y térmicas.

P: ¿Cuáles son las principales características eléctricas del material RO3010?
R: El material RO3010 tiene un rendimiento eléctrico impresionante:

1. Constante dieléctrica de 10,2 ± 0,30 a 10 GHz
2. Factor de disipación de 0,0022 a 10 GHz
3. Estas especificaciones aseguran una excelente integridad de la señal y un rendimiento de baja pérdida en una amplia gama de frecuencias.

Pero la potencia del material va mucho más allá de sus características eléctricas, su bajo coeficiente de expansión térmica, que va de 13 ppm/°C en la dirección X a 16 ppm/°C en la dirección Z,Asegura un notable nivel de estabilidad dimensional que es esencial para la miniaturización de circuitos e interconexiones confiables.

P: ¿Cómo se desempeña el material RO3010 en términos de gestión térmica?
R: El material RO3010 sobresale en el manejo térmico:

1. Conductividad térmica de 0,95 W/mK, lo que permite una disipación de calor eficiente
2. Alta temperatura de transición del vidrio (Td > 500°C) para la resistencia a temperaturas extremas
3. Rango de temperatura de funcionamiento de -40°C a +85°C

Esta estabilidad térmica, junto con una alta temperatura de transición del vidrio (Td > 500 °C), hace que el RO3010 sea una opción ideal para aplicaciones que exigen resistencia frente a temperaturas extremas.

La gestión térmica es otro aspecto crítico en el que el material RO3010 brilla.permitir el diseño de circuitos y componentes de alta potencia que puedan funcionar de forma fiable en condiciones exigentesEsta eficiencia térmica se complementa aún más por la baja absorción de humedad del material de sólo el 0,05%, lo que garantiza un rendimiento constante incluso en ambientes húmedos.

Los beneficios del material RO3010 no se limitan a su destreza técnica; también ofrece ventajas significativas en términos de fabricación y rentabilidad.Su precio económico y su idoneidad para procesos de producción de gran volumen lo convierten en una opción atractiva para los fabricantes que buscan equilibrar el rendimiento y el precio.

Cuando se trata del diseño del PCB RO3010, la configuración de 2 capas ofrece una plataforma versátil para una amplia gama de aplicaciones.junto con un grosor acabado de sólo 0.32mm, lo que lo convierte en una solución ideal para diseños de espacio limitado.

P: ¿Cuáles son algunos de los detalles clave de construcción del PCB RO3010?
R: El PCB RO3010 presenta los siguientes detalles de construcción:

1. PCB rígido de 2 capas con capas de cobre de 35 μm
2. El espesor del tablero acabado es de 0,32 mm
3. 1 oz de peso de cobre en las capas exteriores
4. Traza/espacio mínimo de 4/6 milis y tamaño mínimo del agujero de 0,2 mm

Desde las aplicaciones de radar automotriz y las antenas de satélite de posicionamiento global hasta los sistemas de telecomunicaciones celulares y los satélites de transmisión directa,el RO3010 PCB está listo para ser un cambio de juego en una amplia gama de industriasA medida que la demanda de soluciones de placas de circuito de alto rendimiento, compactas y rentables continúa creciendo,El PCB Rogers RO3010 destaca como un testimonio del poder de la ciencia e ingeniería de materiales innovadores.
