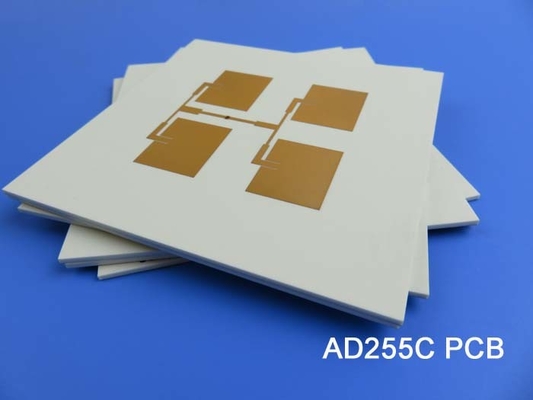

AD255C PCB de alta frecuencia para aplicaciones de RF confiables en antenas

AD255C PCB de antenas de alto rendimiento para aplicaciones RF fiables

Introducción:
Los PCB de antena AD255C son materiales avanzados reforzados con vidrio, basados en PTFE diseñados para ofrecer un rendimiento excepcional en aplicaciones de microondas y RF.características de baja pérdida, y un excelente rendimiento de intermodulación pasiva (PIM), los laminados AD255C ofrecen una solución fiable para las necesidades de infraestructura de telecomunicaciones.

Características que distinguen al AD255C:
Los PCB AD255C ofrecen una serie de características que los hacen destacar en el mercado:

1PTFE y compuestos cerámicos de baja pérdida:

Los laminados AD255C están compuestos por una mezcla especial de PTFE y rellenos cerámicos, lo que resulta en una tangente de pérdida extremadamente baja y una constante dieléctrica de 2.55Esta composición única garantiza una atenuación mínima de la señal, una mejor eficiencia de transmisión y un mejor rendimiento general del sistema.

2Estabilidad y fiabilidad:
Los materiales AD255C presentan una excelente estabilidad en un amplio rango de frecuencia y temperatura.mantienen su integridad estructural incluso en condiciones operativas adversas, garantizando un rendimiento duradero y fiable.

3Fabricación de placas de circuitos de alto rendimiento:
El refuerzo de vidrio tejido en AD255C permite un procesamiento de circuitos eficiente y admite la fabricación de PCB de alto rendimiento.Esta característica no sólo mejora el rendimiento del circuito, sino que también reduce los costes de fabricación y mejora la eficiencia de la producción.

4- Cobre de bajo perfil:
Los laminados AD255C están disponibles con las opciones estándar de lámina de cobre electrodepositada (ED) o tratada inversa ED. Estas opciones proporcionan flexibilidad para reducir tanto las pérdidas de circuito como el PIM de la antena.El diseño de cobre de perfil bajo contribuye además a minimizar la pérdida de señal y optimizar el rendimiento general del sistema de antena.

5Amplia gama de aplicaciones:
Los laminados AD255C encuentran aplicaciones en varios sistemas de microondas y RF, lo que los hace versátiles para diferentes industrias.

• Antenas de estaciones base de infraestructura celular: los PCB AD255C proporcionan un excelente rendimiento para las antenas de estaciones base, lo que permite una comunicación confiable y eficiente en las redes celulares.
• Sistemas de antenas de telemática automotriz: La baja pérdida y la estabilidad del AD255C lo convierten en una opción ideal para aplicaciones telemáticas automotrices,garantizar una conectividad y una comunicación fiables dentro de los vehículos.
• Antennas de radio por satélite comerciales: los PCB AD255C ofrecen el rendimiento y la durabilidad necesarios para las antenas de radio por satélite comerciales, proporcionando recepción y transmisión de alta calidad.

Ventajas de los PCB de antena AD255C:
Los PCB AD255C ofrecen varios beneficios que los convierten en una opción preferida para aplicaciones de RF:

1Pérdida de inserción más baja:
Los PCB AD255C garantizan una pérdida mínima de señal, lo que resulta en una mejor integridad de la señal y un menor consumo de energía.Este beneficio es crucial para mantener una comunicación eficiente y optimizar el rendimiento del sistema.

2. PIM bajo para aplicaciones de antenas:
El rendimiento superior del PIM de los materiales AD255C contribuye a una comunicación más clara y a un mejor rendimiento general del sistema.Esta característica es particularmente importante en aplicaciones de antenas donde el PIM puede causar distorsión e interferencia de la señal.

3Estabilidad de fase:
Los PCB AD255C presentan un excelente coeficiente térmico de la constante dieléctrica (TCEr), lo que garantiza una estabilidad de fase confiable en un amplio rango de temperaturas.Esta característica es esencial para mantener una calidad y un rendimiento de señal consistentes en aplicaciones RF exigentes.

3Compatibilidad con el procesamiento de PCB estándar:
Los PCB AD255C son compatibles con el procesamiento utilizado para los sustratos estándar de PCB basados en PTFE.Esta compatibilidad permite una integración perfecta en los procesos de fabricación existentes sin necesidad de modificaciones o ajustes importantes.

4Detalles de la instalación y construcción del PCB:
El AD255C está diseñado para su uso en una configuración de PCB rígido de 2 capas.

• Capa de cobre de espesor de 1: 35 μm
• AD255C laminado: 0,508 mm (20 mil) de espesor
• Capa de cobre de espesor de 2: 35 μm

Los detalles de la construcción de los PCB consisten en las dimensiones de la placa, los requisitos mínimos de traza/espacio, los tamaños de los orificios, el grosor de la placa terminada, el peso de cobre, el grosor del revestimiento, el acabado de la superficie,colores de las máscaras de soldaduraEstas especificaciones aseguran la más alta calidad y fiabilidad del PCB.

Estadísticas y ilustraciones de PCB:
Las estadísticas de PCB proporcionan información valiosa sobre el diseño, incluido el número de componentes, almohadillas, vías y redes.Estos datos dan una visión general de la complejidad y la funcionalidad del PCBLas ilustraciones suministradas en el formato Gerber RS-274-X se adhieren al estándar IPC-Clase-2 ampliamente aceptado, lo que garantiza la compatibilidad con los procesos de fabricación de PCB estándar.

Disponibilidad y aplicaciones típicas:
Los laminados de antena AD255C están disponibles en todo el mundo, lo que los hace accesibles a una amplia gama de industrias y mercados.Estos laminados encuentran aplicaciones típicas en las antenas de las estaciones base de infraestructura celularSu versatilidad y fiabilidad las convierten en una opción preferida para aplicaciones RF exigentes.

En conclusión, los PCB de antena AD255C ofrecen un rendimiento excepcional, bajas pérdidas y alta fiabilidad para aplicaciones de RF y microondas.incluidos los PTFE con muy bajas pérdidas y los compuestos cerámicosLos PCB AD255C ofrecen una solución fiable para infraestructuras de telecomunicaciones y otras aplicaciones de RF.como la pérdida de inserción más baja, bajo PIM, estabilidad de fase y amplia disponibilidad, mejoran aún más su atractivo en la industria.Los PCB AD255C ofrecen el rendimiento y la fiabilidad necesarios para una integración exitosa del sistema de RF.
