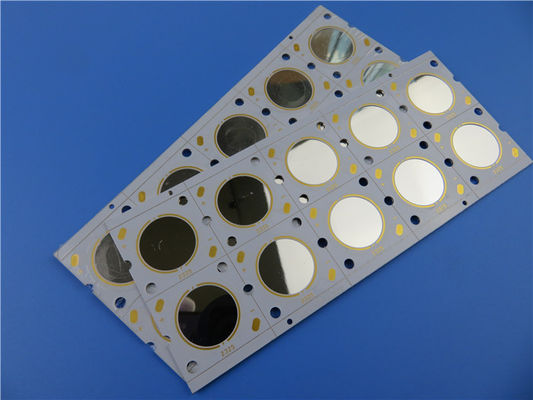

PWB de Rogers RO4003C para la microonda de la antena del RF

Las ventajas de usar a Rogers RO4003C en los diseños de alta velocidad de Digitaces

En paisaje tecnológico rápido de hoy, los materiales de alto rendimiento del PWB son una necesidad para cualquier diseño electrónico acertado. Incorpore RO4003C, el último ofrecimiento de Rogers Corporation, un fabricante de calidad mundial de materiales electrónicos. Este material avanzado del PWB se diseña para entregar el máximo en el funcionamiento eléctrico y mecánico, tomándole la decisión superior para los usos digitales y del RF de alta frecuencia.

RO4003C: Propiedades eléctricas superiores

La constante dieléctrica baja de RO4003C de 3,38 en 10 gigahertz es una característica dominante que la fija aparte de otros materiales de alto rendimiento del PWB. Esta constante dieléctrica baja traduce a una transmisión más rápida de la señal y a pérdida de señal minimizada, dando por resultado funcionamiento total mejorado. Por otra parte, el material se jacta una tangente de pequeñas pérdidas de 0,0027 en 10 gigahertz, indicando su capacidad superior de transmitir señales eléctricas eficientemente.

RO4003C: Propiedades mecánicas excepcionales

La estabilidad mecánica de RO4003C está en segundo lugar a ningunos, un producto imprescindible para los circuitos de alta frecuencia que requieren integridad inflexible. Su coeficiente bajo de extensión termal de 12 garantías de ppm/°C que el material mantiene su forma y tamaño, incluso cuando está expuesto a las fluctuaciones extremas de la temperatura. Además, la alta temperatura de transición de cristal de RO4003C de 200°C asegura su resistencia en ambientes des alta temperatura.

RO4003C: Ventajas y ventajas

Las ventajas de RO4003C le toman una decisión popular entre ingenieros electrónicos y diseñadores. Su compatibilidad con procesos estándar de la fabricación del PWB hace fácil incorporar en diversos usos, mientras que su rentabilidad comparó a otros materiales de alta frecuencia del PWB añade valor a cualquier diseño. La conveniencia de RO4003C para los usos de alta frecuencia del RF es debido a su constante dieléctrica baja y tangente de pequeñas pérdidas, mientras que su estabilidad termal excelente y alta temperatura de transición de cristal le toman una decisión óptima para los usos de calor-disipación.

RO4003C: Instrucción de diseño para el rendimiento óptimo

Para alcanzar rendimiento óptimo con RO4003C, es esencial seguir instrucción de diseño específica. Estas instrucciones incluyen la atención al detalle meticulosa durante la fabricación, incluyendo impedancia controlada, el registro apretado, y la limpieza estricta. La adherencia a estas instrucciones garantiza las propiedades eléctricas y mecánicas del material en el proceso de diseño.

En conclusión

RO4003C es el material punta del PWB que entrega funcionamiento eléctrico y mecánico excepcional. Su constante dieléctrica baja y tangente de pequeñas pérdidas tomarle la decisión superior para el RF de alta frecuencia y los usos digitales de alta velocidad, mientras que su estabilidad termal excelente y alta temperatura de transición de cristal hacen óptimo para los usos de calor-disipación. Con adherencia estricta a la instrucción de diseño, RO4003C puede ayudar a ingenieros electrónicos y los diseñadores alcanzan el del más alto nivel del funcionamiento en sus diseños.

Integridad de señal incomparable de la experiencia con RO4003C

Bicheng limitado ha puesto en marcha recientemente un nuevo material del PWB que ofrecía a Rogers RO4003C. Esto de doble cara, material del PWB de 2 capas viene con el proceso sin plomo y una gama de la operación de -40℃ a +85℃. En este artículo, hecharemos una ojeada a una mirada más atenta las especificaciones básicas del PWB nuevo-lanzado.

Detalles del material y de la construcción del PWB

El material nuevo-lanzado del PWB ofrece un cobre bajo de 35um + galjanoplastia y una base de RO4003C de 20mil (0.508m m) con el cobre bajo de 35um + galjanoplastia. El grueso acabado del tablero es 0.68m m, con un peso de cobre acabado de 1,3 onzas (2 milipulgadas) a través de todas las capas. Vía platear grueso es 1 milipulgada, y el final superficial comprende el níquel y el oro no electrolíticos de la inmersión (ENIG). La máscara superior de la soldadura es verde, y la máscara inferior de la soldadura es también verde. Las dimensiones del tablero son 116m m x 147m m, con una tolerancia de +/- 0.15m m. El rastro/el espacio mínimos es 5/5 milipulgadas, y el tamaño mínimo del agujero es 0.4m m. No hay vias ciegos/enterrados presentes, y el PWB viene sin serigrafía superior o inferior.

El hacer juego de impedancia y vía el relleno

El material nuevo-lanzado del PWB no ofrece hacer juego de impedancia. Sin embargo, 0.4m m vía se llena de la resina y es capsulado por el cobre usando IPC-4761 el tipo VII.

Estadísticas del PWB e información de contacto

El material nuevo-lanzado del PWB ofrece 80 componentes, 143 cojines totales, 61 cojines del por-agujero, 82 cojines superiores de SMT, los cojines inferiores de 0 SMT, 101 vias, y 46 redes. En caso de cualquier pregunta técnica, las partes interesadas pueden entrar en contacto con a Sally Mao en sales@bichengpcb.com.

En conclusión

El material nuevo-lanzado limitado del PWB de Bicheng que ofrece a Rogers RO4003C es un de doble cara, PWB de 2 capas con el proceso sin plomo y una gama de la operación de -40℃ a +85℃. El material del PWB viene sin hacer juego de impedancia, pero 0.4m m vía se llena de la resina y es capsulado por el cobre usando IPC-4761 el tipo VII. El PWB también ofrece 80 componentes, 143 cojines totales, y 101 vias, entre otras especificaciones. Para cualquier investigación técnica, las partes interesadas pueden entrar en contacto con a Sally Mao en sales@bichengpcb.com.
