Materiales de PCB de alto rendimiento: RO4003C y FR-4 (S1000-2M)

Introducción:
Cuando se trata de lograr un rendimiento óptimo en sus diseños electrónicos, la elección de los materiales de PCB adecuados es crucial.RO4003C y FR-4 (S1000-2M)Estos materiales ofrecen propiedades únicas que satisfacen diferentes requisitos de aplicación, garantizando un rendimiento fiable y eficiente.

RO4003C Material de los PCB:

• Rogers RO4003C: Vidrio tejido cerámico de hidrocarburos
• Constante dieléctrica (DK): 3,38 a 10 GHz
• Factor de disipación: 0,0027 a 10 GHz
• Tg (temperatura de transición del vidrio): > 280 °C
• Td (temperatura de descomposición): > 425 °C

El material de los PCB FR-4 (S1000-2M):

• Shengyi, vidrio epoxi de alta Tg y baja CTE
• Constante dieléctrica (DK): 4,6 a 1 GHz
• Factor de disipación: 0,0018 a 1 GHz
• Tg (temperatura de transición del vidrio): > 185 °C
• Td (temperatura de descomposición): > 180 °C

Características y atenciones:
Los laminados RO4003C ofrecen un control estricto sobre la constante dieléctrica (Dk) y una baja pérdida, proporcionando un excelente rendimiento a una fracción del costo en comparación con los laminados de microondas convencionales.Utiliza los estilos de tejido de vidrio 1080 y 1674Sin embargo, tenga en cuenta que los materiales RO4003C no están bromados y no están clasificados UL 94 V-0.

Por otro lado, el FR-4 (S1000-2M) cuenta con capacidad anti-CAF, compatibilidad libre de plomo, excepcional confiabilidad térmica y de agujero y excelente procesable mecánica.

El acoplamiento:

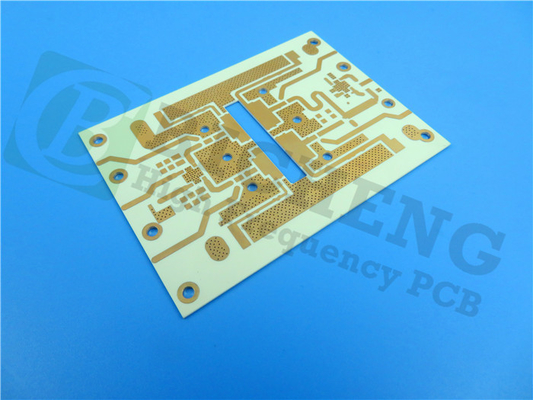

• Esta pila de PCB rígidos de 4 capas consta de:
• Capa de cobre 1: 35 μm (1 oz)
• Rogers 4003C Núcleo: 12 milímetros (0,305 mm)
• Capa de cobre 2: 35 μm (1 oz)
• Prepreg: 0,1 mm
• El núcleo S1000-2M FR-4
• Prepreg: 0,1 mm
• Capa de cobre 1: 35 μm (1 oz)
• Rogers 4003C Núcleo: 12 milímetros (0,305 mm)
• Capa de cobre 2: 35 μm (1 oz)
• Detalles de la construcción:
• Las dimensiones del tablero: 76 mm x 65 mm
• Traza/Espacio mínimo: 4/7 milisegundos
• Tamaño mínimo del agujero: 0,2 mm
• No hay vías ciegas
• El espesor del tablero acabado: 1,6 mm
• Peso de Cu acabado: 1 oz (1.4 mil) por capa
• El espesor de la chapa: 25 μm
• Finitura de superficie: oro de inmersión (ENIG)
• En el extremo superior: Blanco
• Pantalón de seda: Blanco
• Máscara de soldadura superior: Rojo
• Máscara de soldadura inferior: roja
• Top 6 mil / 7 mils de traza y la brecha con 50 ohm de impedancia diferencial controlada
• Prueba eléctrica al 100% realizada antes del envío

Las estadísticas de PCB:

• Componentes: 29
• Total de almohadillas: 87
• Pads a través del agujero: 44
• Pads SMT superiores: 32
• Pads SMT inferiores: 11
• Vías: 70
• Las redes: 5
• Artwork suministrado: Gerber RS-274-X
• Norma de calidad: IPC-clase 2
• Disponibilidad: En todo el mundo

Aplicaciones típicas:

Antenas y amplificadores de potencia de estaciones base celulares
Etiquetas de identificación de RF
Radar y sensores para automóviles
LNB para satélites de transmisión directa

Para cualquier apoyo o asistencia personalizada, póngase en contacto con Sally Mao en sales@bichengpcb.com.Bicheng se compromete a permitir avances en tecnología inalámbrica a través de capacidades especializadas de fabricación de RF / microondas.

Conclusión:
La elección del material de PCB adecuado es vital para lograr un rendimiento óptimo en sus diseños electrónicos.Considere estos materiales excepcionales para garantizar confiables, soluciones de PCB de alto rendimiento.
