RO3006 Laminados: redefinición de la estabilidad y fiabilidad para aplicaciones de alto rendimiento

En el mundo de los materiales de circuitos avanzados, Rogers Corporation ha surgido como un innovador líder, constantemente empujando los límites de lo que es posible.Una de sus ofertas notables son los laminados RO3006Vamos a profundizar en las características, beneficios y aplicaciones de este producto notable.

Los laminados RO3006 son compuestos de PTFE llenos de cerámica, diseñados meticulosamente para proporcionar una constante dieléctrica estable (Dk) en un amplio rango de temperatura.A diferencia de los materiales de vidrio PTFE tradicionales que experimentan un cambio de paso en Dk cerca de la temperatura ambiente, los laminados RO3006 mantienen una Dk constante de 6,15 +/- 0,15 a 10 GHz/23°C. Esta notable estabilidad garantiza un rendimiento fiable y predecible, incluso en aplicaciones de alta frecuencia exigentes.

Una de las características más destacadas de los laminados RO3006 es su factor de disipación impresionantemente bajo de 0,002 a 10 GHz/23 °C.Esta característica se traduce en una pérdida mínima de señal y una transmisión de energía eficiente, lo que los hace ideales para diseños de alta frecuencia donde la integridad de la señal es crítica.

La estabilidad térmica es otro área en la que brillan los laminados RO3006.su conductividad térmica de 0.79 W/mK permite una disipación de calor eficiente, garantizando un funcionamiento fiable incluso en condiciones térmicas exigentes.

Beneficios:

• Propiedades mecánicas uniformes:Los laminados RO3006 aseguran un rendimiento mecánico consistente a través de varias constantes dieléctricas, lo que los hace ideales para diseños de placas de múltiples capas con diferentes requisitos dieléctricos.También son compatibles con los diseños híbridos de paneles de vidrio epoxi de múltiples capas.

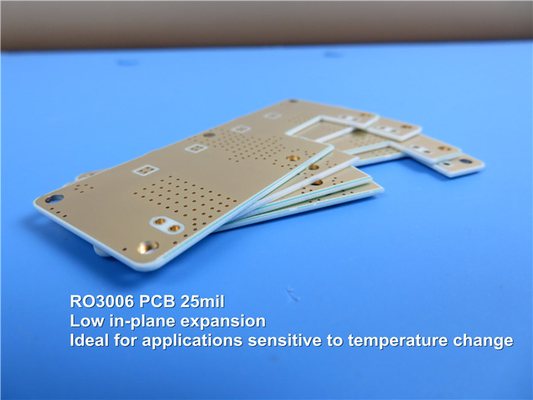

• Bajo coeficiente de expansión en el plano:Con un coeficiente de expansión térmica que coincide con el cobre, estos laminados proporcionan conjuntos de montaje de superficie confiables y son adecuados para aplicaciones sensibles a los cambios de temperatura.Además, ofrecen una excelente estabilidad dimensional.
• Fabricación de volumen eficiente:El proceso de fabricación rentable de los laminados RO3006 permite fijar precios económicos sin comprometer la calidad, lo que los convierte en una opción atractiva para la producción en masa.

En términos de empilado de PCB, una configuración de PCB rígido de 2 capas se usa comúnmente con laminados RO3006.635 mm) Substrato RO3006Esta configuración logra un equilibrio entre el rendimiento y la simplicidad, por lo que es adecuada para una amplia gama de aplicaciones.

Los laminados RO3006 han sido ampliamente probados y cumplen con la norma IPC-Clase 2, lo que garantiza un rendimiento fiable y constante.hacerlos accesibles a diversos mercados y regiones.

Si bien los laminados RO3006 ofrecen una impresionante variedad de características y beneficios, es esencial considerar sus limitaciones.Los laminados RO3006 sobresalen dentro de su constante dieléctrica especificada de 6.15 +/- 0.15, pero puede no ser adecuado para aplicaciones que requieren un rango más amplio de constantes dieléctricas.

Las deficiencias:

• Rango limitado de constante dieléctrica: mientras que los laminados RO3006 ofrecen estabilidad dentro de su constante dieléctrica especificada de 6,15 +/- 0.15, pueden no ser adecuados para aplicaciones que requieran un rango más amplio de constantes dieléctricas.
• Conductividad térmica moderada: aunque los laminados RO3006 presentan una conductividad térmica de 0,79 W/mK,existen materiales alternativos disponibles con una conductividad térmica superior para aplicaciones que exigen una disipación de calor aún más eficiente.

Aplicaciones típicas:

• Aplicaciones de radar para automóviles
• Antenas de posicionamiento por satélite
• Sistemas de telecomunicaciones celulares - amplificadores de potencia y antenas
• Antenas de parche para comunicaciones inalámbricas
• Satélites de transmisión directa
• Enlace de datos en sistemas de cable
• Lectores de contadores remotos
• Los aviones de apoyo de potencia

En conclusión, los laminados RO3006 de Rogers Corporation redefinen la estabilidad y fiabilidad para aplicaciones de alto rendimiento.Estos laminados proporcionan a los diseñadores una solución versátil y confiableSin embargo, es importante tener en cuenta el rango limitado de constantes dieléctricas y la conductividad térmica moderada al seleccionar materiales para requisitos específicos del proyecto.Aproveche la estabilidad y la fiabilidad de los laminados RO3006 y desbloquee todo el potencial de sus diseños.
