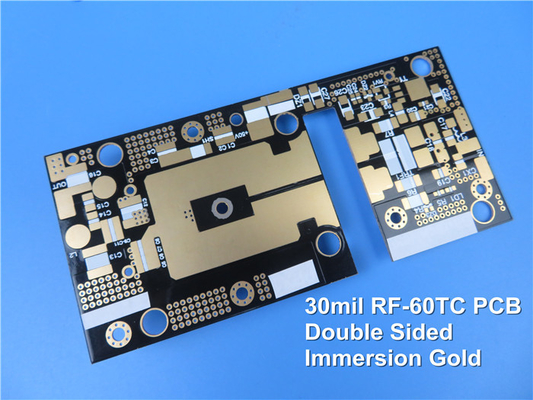

RF-60TC PCB de 2 capas 5 mil con ENIG.

RF-60TC: Liberar el poder de los materiales de alta frecuencia en aplicaciones de RF y microondas

Introducción:

RF-60TC es un material excepcional de alta frecuencia diseñado para revolucionar las aplicaciones de RF y microondas.,las propiedades dieléctricas superiores, y la estabilidad dimensional, RF-60TC ofrece un rendimiento incomparable para sistemas de alta potencia de RF y diseños de antenas miniaturizadas.Vamos a profundizar en las características, ventajas, acumulación de PCB, detalles de construcción y aplicaciones típicas de RF-60TC, mostrando sus contribuciones significativas al campo de los materiales de alta frecuencia.

RF-60TC: Tecnologías avanzadas de RF y microondas

1. Características del RF-60TC:
RF-60TC incorpora compuestos cerámicos PTFE reforzados con vidrio, que sirven como base para sus características sobresalientes.

• Constante dieléctrica (Dk) de 6,15 a 10 GHz:RF-60TC garantiza una transmisión de señal confiable y un rendimiento óptimo en aplicaciones de alta frecuencia al proporcionar una constante dieléctrica estable y predecible.
• Factor de disipación de 0,002 a 10 GHz/23°C: Con un factor de disipación excepcionalmente bajo, RF-60TC minimiza las pérdidas de señal y garantiza una transferencia de energía eficiente, lo que resulta en una mayor eficiencia del sistema.
• Coeficiente térmico de Dk: el RF-60TC presenta un coeficiente térmico de Dk de -3,58 ppm/°C en un amplio rango de temperaturas (-50°C a 150°C).Esta característica garantiza la estabilidad y la consistencia en diferentes condiciones de funcionamiento, lo que permite un rendimiento fiable en diferentes ambientes de temperatura.
• Alta conductividad térmica: RF-60TC cuenta con impresionantes valores de conductividad térmica, proporcionando una disipación de calor eficiente y reduciendo las temperaturas de funcionamiento en aplicaciones RF de alta potencia.Ofrece conductividades térmicas de 0.9 W/MK (sin revestimiento), 1.0 W/MK (0.5 oz) y 1.05 W/M*K (1 oz), lo que permite una gestión efectiva del calor en aplicaciones exigentes.
• Baja absorción de humedad: RF-60TC exhibe una tasa mínima de absorción de humedad de solo 0.03%, lo que lo hace altamente resistente a la humedad ambiental.Esta característica garantiza un rendimiento constante y mitiga el riesgo de problemas relacionados con la humedad en los sistemas de RF y microondas.
• Estabilidad dimensional y CTE baja: RF-60TC demuestra una excelente estabilidad dimensional y un bajo coeficiente de expansión térmica (CTE).Estas propiedades permiten construir PCB multicapa de alto recuento de capas con una fiabilidad mejorada de revestimiento a través de agujerosLa baja CTE reduce la tensión en los componentes y garantiza la fiabilidad a largo plazo en diversas condiciones de funcionamiento.

2Beneficios del RF-60TC:

RF-60TC ofrece una serie de beneficios que lo convierten en una opción óptima para aplicaciones de RF y microondas:

• Mejor tangente de pérdida: al minimizar las pérdidas dieléctricas, RF-60TC mejora la calidad de la señal y el rendimiento general del sistema.y distorsión de la señal reducida.
• Mejora de la transferencia de calor: la alta conductividad térmica del RF-60TC permite una disipación de calor eficiente, lo que conduce a temperaturas de funcionamiento más bajas y mayores márgenes de diseño.La capacidad mejorada de transferencia de calor prolonga la vida útil de los componentes activos y mejora la fiabilidad a largo plazo de los sistemas de RF.
• Estabilidad dimensional y baja CTE del eje Z: la baja CTE y la estabilidad dimensional de RF-60TC son cruciales para mantener un rendimiento constante a lo largo del tiempo.La estabilidad dimensional del material es compatible con PCB multicapa de alto número de capas, mientras que la baja CTE del eje Z reduce el riesgo de delaminación y garantiza un rendimiento fiable en entornos exigentes.
• Excelente adhesión al metal: RF-60TC presenta excelentes propiedades de adhesión, particularmente a superficies de cobre de perfil bajo y tratadas al revés.mejor integridad de la señal, y mejorado el rendimiento general del sistema.
• DK estable sobre la frecuencia y la temperatura: RF-60TC mantiene una constante dieléctrica estable en un amplio rango de frecuencia y variaciones de temperatura.haciendo de RF-60TC una opción confiable para aplicaciones de RF y microondas exigentes.
• Baja absorción de humedad: la mínima absorción de humedad del RF-60TC evita la degradación del rendimiento en ambientes húmedos.incluso en condiciones difíciles.

3.PCB Detalles de construcción y montaje:
El RF-60TC es ideal para las pilas de PCB rígidas de 2 capas.

• Capa de cobre 1: 35 μm
• RF-60TC Capa: 0,127 mm (5 mils)
• Capa de cobre 2: 35 μm

Estas especificaciones garantizan una integridad óptima de la señal y una disipación de calor eficiente, manteniendo al mismo tiempo la estabilidad mecánica del conjunto de PCB.

Además de los detalles del apilamiento, la construcción del PCB debe cumplir requisitos específicos:

• Dimensiones del tablero: Las dimensiones recomendadas son de 54,19 mm x 34,47 mm, con una tolerancia de +/- 0,15 mm.
• Rastreo/espacio mínimo: los requisitos mínimos de rastreo/espacio sonLo siento, pero parece que la respuesta se cortó de nuevo.
• Los requisitos mínimos de trazabilidad/espacio para RF-60TC dependen de las capacidades de fabricación específicas del proceso de fabricación de PCB.Se recomienda consultar con el fabricante de los PCB para determinar las dimensiones adecuadas de las huellas y del espacio..
• Tamaño del agujero: el tamaño del agujero debe diseñarse en función de los requisitos específicos del PCB y de los componentes utilizados.La consulta con el fabricante del PCB es esencial para determinar los tamaños de orificios adecuados.
• El espesor de la placa terminada para los PCB RF-60TC puede variar en función de la aplicación específica.Por lo general, se determina por la acumulación y los requisitos mecánicos del sistema..
• Peso de cobre: el peso de cobre recomendado para los PCB RF-60TC es de 35 μm (1 oz) tanto para las capas de cobre superior como inferior.
• El espesor del revestimiento vía debe determinarse de acuerdo con los requisitos específicos del diseño del PCB y las capacidades de fabricación del proceso de fabricación del PCB elegido..
• Finalización superficial: El acabado superficial de los PCB RF-60TC se puede seleccionar en función de las necesidades específicas de la aplicación.ENIG (oro de inmersión en níquel sin electro), y OSP (conservante orgánico de soldadura).
• Detalles de la pantalla de seda: los detalles de la pantalla de seda, como los designadores de componentes, logotipos y otras marcas, deben aplicarse en función de los requisitos específicos del diseño del PCB.El tamaño y la ubicación de los elementos de serigrafía deben considerarse cuidadosamente para evitar cualquier interferencia con las huellas de señal o los componentes críticos..

4Aplicaciones típicas:
RF-60TC es adecuado para una amplia gama de aplicaciones de alta frecuencia, incluyendo:

• Amplificadores de alta potencia: La excepcional conductividad térmica de RF-60TC lo convierte en una opción ideal para diseños de amplificadores de alta potencia.conduciendo a temperaturas de funcionamiento más bajas y un mejor rendimiento y fiabilidad.
• Antenas miniaturizadas: las propiedades dieléctricas superiores de RF-60TC y la estabilidad dimensional contribuyen al desarrollo de antenas miniaturizadas compactas y de alto rendimiento.El material permite mayores ganancias y eficiencias, mejorando los sistemas de comunicación inalámbrica.
• Lector de GPS, parche y RFID: RF-60TC mejora el rendimiento de los sistemas de lector de GPS, parche y RFID al minimizar las pérdidas de señal y garantizar una recepción precisa de la señal y una transmisión de datos confiable.
• Filtros, acopladores y divisores: La constante dieléctrica estable y la baja absorción de humedad de RF-60TC lo hacen adecuado para la construcción de filtros, acopladores y divisores.Estos componentes requieren una separación y distribución de señales precisas, y RF-60TC ofrece el rendimiento eléctrico y la fiabilidad necesarios.
• Satélites: La excelente conductividad térmica, la estabilidad dimensional y la baja absorción de humedad de RF-60TC lo convierten en un material valioso para aplicaciones satelitales.Asegura un rendimiento fiable en las duras condiciones del espacio, contribuyendo al éxito de los sistemas de comunicación por satélite.

Conclusión:

RF-60TC representa un avance significativo en materiales de alta frecuencia, ofreciendo una conductividad térmica excepcional, bajas pérdidas dieléctricas y estabilidad dimensional.Su combinación única de características y beneficios lo convierte en una opción óptima para una amplia gama de aplicaciones de RF y microondasAprovechando las ventajas de RF-60TC, como mejor calidad de señal, transferencia de calor mejorada, estabilidad dimensional y rendimiento confiable,Los diseñadores pueden desbloquear nuevas posibilidades en sistemas de RF de alta potenciaRF-60TC está listo para dar forma al futuro de la comunicación inalámbrica al permitir sistemas de RF y microondas de alto rendimiento.
