PWB del aluminio 1,8 milímetros de la inmersión del oro de acumulación del compuesto

Cuota De Producción: 1
Precio: USD50~60
Embalaje Estándar: vacío
Período De Entrega: 5-6 días laborables
Método De Pago: T / T, Paypal
Capacidad De Suministro: 45000 pedazos por mes
Información detallada
Descripción del producto
Información detallada
Lugar de origen
China
Nombre de la marca
Bicheng Enterprise Limited
Certificación
UL
Número de modelo
BIC-0119-V1.19
Base de aluminio:
1W / Material dieléctrico 75um del MK
Altura final del PWB:
1.8m m ±0.12
Externo final de la hoja:
1 onza
Acabado de la superficie:
Oro los 0.025µm de la inmersión sobre el níquel de los 3µm
Color de la máscara de la soldadura:
blanco
Color de la leyenda componente:
Negro
prueba:
Envío anterior de la prueba eléctrica del 100%
Cantidad de orden mínima:
1
Precio:
USD50~60
Detalles de empaquetado:
vacío
Tiempo de entrega:
5-6 días laborables
Condiciones de pago:
T / T, Paypal
Capacidad de la fuente:
45000 pedazos por mes
Descripción del producto

Perfil del producto



1,1 descripción general



Éste es un tipo de PWB del aluminio para el uso del regulador del interruptor. Es un de una sola capa

Tablero de MCPCB en base de 1,6 milímetros con 1 conductividad termal de W/MK. La placa de aluminio

es de ITEQ, de máscara de la soldadura y de serigrafía de Taiyo. Ha fabricado por la clase de IPC 6012

2 usando los datos suministrados de Gerber. embalan a 30 tableros por separado.



1,2 características y ventajas



A. combinación de la optimización de circuito de poder y de circuito de control,
B. substituya el substrato de cerámica frágil y obtenga una mejor durabilidad mecánica,
C. difusión del calor eficaz en el diseño del circuito,
D. reduzca la temperatura de funcionamiento del equipo,
E. mejore la densidad de poder y la confiabilidad del dispositivo,
F. prolongue la vida de servicio del producto,
G. gestión del equipo y mantenimiento completo y control de proceso,
H. el diseño de ingeniería evita que los problemas ocurran en pre la producción.
I. los productos y la fabricación son certificados por organizaciones autorizadas.
Servicio de atención al cliente de J. Great
Materiales de K. RoHS
La UL del L. conformó



1,3 uso



PWB del aluminio de la lámpara del techo, dispositivo de la fuente de alimentación, circuito eléctrico del filtro de A, de alta frecuencia

amplificador



1,4 hoja del parámetro y de datos

TAMAÑO DEL PWB 100 x 25mm=1PCS
TIPO DEL TABLERO PWB DEL IMS
Número de capas Escoja el PWB echado a un lado
Emergen los componentes del soporte SÍ
A través de componentes del agujero NO
PILA DE LA CAPA cobre ------- 35um (1oz)
1W/MK material dieléctrico 75um
Aluminio 1060 1.6m m
TECNOLOGÍA
Rastro y espacio mínimos: 10mil/18mil
Agujeros mínimos/máximos: 0
Número de diversos agujeros: 0
Número de agujeros de taladro: 0
Número de ranuras molidas: 2
Número de recortes internos: 0
Control de la impedancia no
MATERIAL DEL TABLERO
Base de aluminio: 1W / Material dieléctrico 75um del MK
Resistencia termal (°C/W) ≤0.45
Voltaje de avería (VDC) 4000
Externo final de la hoja: 1oz
Hoja final interna: 0oz
Altura final del PWB: 1.8m m ±0.12
GALJANOPLASTIA Y CAPA
Final superficial Oro los 0.025µm de la inmersión sobre el níquel de los 3µm
La máscara de la soldadura se aplica a: TOP, mínimo 12micron
Color de la máscara de la soldadura: Blanco, Taiyo PSR400 WT02
Tipo de la máscara de la soldadura: LPSM
CONTOUR/CUTTING Encaminamiento
MARCADO
Lado de la leyenda componente TOP
Color de la leyenda componente Negro
Nombre o logotipo del fabricante:

Marcado en el tablero en un conductor y

ÁREA LIBRE leged
VÍA No plateado en el agujero (NPTH)
GRADO DE FLAMIBILITY Aprobación Min. de la UL 94-V0.
TOLERANCIA DE LA DIMENSIÓN
Dimensión del esquema: 0,0059"
Galjanoplastia del tablero: 0,0029"
Tolerancia del taladro: 0,002"
PRUEBA Envío anterior de la prueba eléctrica del 100%
TIPO DE ILUSTRACIONES QUE SE PROVEERÁN fichero del correo electrónico, Gerber RS-274-X, PCBDOC etc
ÁREA DE SERVICIO Por todo el mundo, global.

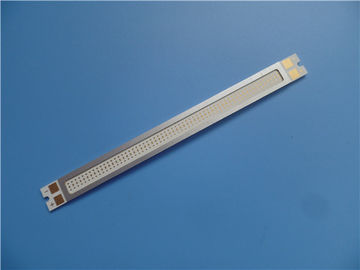

PWB del aluminio 1,8 milímetros de la inmersión del oro de acumulación del compuesto 0

Máquina de pulir del PWB

PWB del aluminio 1,8 milímetros de la inmersión del oro de acumulación del compuesto 1
