PWB del aluminio con el PWB de la base del metal de 2W/de la conductividad termal del MK

Productos

Tablero de múltiples capas del PWB

PWB del aluminio con el PWB de la base del metal de 2W/de la conductividad termal del MK

Cuota De Producción:	1
Precio:	USD40~50
Embalaje Estándar:	vacío
Período De Entrega:	5-6 días laborables
Método De Pago:	T / T, Paypal
Capacidad De Suministro:	45000 pedazos por mes

Información detallada

Descripción del producto

Información detallada

Lugar de origen

China

Nombre de la marca

Bicheng Enterprise Limited

Certificación

Número de modelo

BIC-0064-V6.4

conductividad termal:

Dieléctrico de T-Prepreg 1KA

Altura final del PWB:

1.6m m ±0.16

Externo final de la hoja:

Acabado de la superficie:

Níquel no electrolítico sobre el oro de la inmersión (ENIG)

Color de la máscara de la soldadura:

Negro

Color de la leyenda componente:

ninguna serigrafía

prueba:

Envío anterior de la prueba eléctrica del 100%

Cantidad de orden mínima:

Precio:

USD40~50

Detalles de empaquetado:

vacío

Tiempo de entrega:

5-6 días laborables

Condiciones de pago:

T / T, Paypal

Capacidad de la fuente:

45000 pedazos por mes

Descripción del producto

Perfil del producto

1,1 descripción general

Éste es un tipo de PWB del aluminio para el uso de un circuito eléctrico del filtro. Es un solo

acode al tablero de MCPCB en 1,6 milímetros de grueso con conductividad termal de 2 W/MK. El aluminio

la placa es de ITEQ, de máscara de la soldadura y de serigrafía de Taiyo. Ha fabricado por IPC 6012

Clase 2 usando los datos suministrados de Gerber. los 25 paneles se embalan para el envío.

1,2 características y ventajas

A. proceso de SMT.
B. la disipación de calor eficaz reduce la temperatura de funcionamiento del módulo y

prolonga la vida de servicio.
C. la densidad y la confiabilidad de poder se mejoran encima del 10%.
D. reduzca la dependencia de los disipadores de calor y del otro hardware (termal incluyendo

interconecte los materiales),
E. Reduce el volumen del producto,
F. Reduce el coste del hardware y de la asamblea,
Gestión del equipo de G. Comprehensive y mantenimiento y control de proceso,
Inspección de H. Strict WIP e instrucción de la supervisión así como de funcionamiento,
El proceso de la fabricación de I. Whole es totalmente controlado.
J. Delivery a tiempo: el >98%
Tarifa de la denuncia de K. Customer: <1> L. Ningún MOQ, bajo costo para los prototipos y muestras.

1,3 uso

Iluminación comercial, sistema de seguridad, puente de rectificador, iluminación al aire libre para la autopista

1,4 hoja del parámetro y de datos

TAMAÑO DEL PWB	105 x 68mm=5PCS
TIPO DEL TABLERO	PWB DEL IMS
Número de capas	Escoja el PWB echado a un lado
Emergen los componentes del soporte	SÍ
A través de componentes del agujero	NO
PILA DE LA CAPA	cobre ------- 35um (1oz)
	Material dieléctrico 2.0W/MK
	Base de aluminio 6061
TECNOLOGÍA
Rastro y espacio mínimos:	10mil/11.9mil
Agujeros mínimos/máximos:	no
Número de diversos agujeros:	no
Número de agujeros de taladro:	no
Resistencia termal (°C/W)	≤0.45
Voltaje de avería (VDC)	4000
Control de la impedancia	no
MATERIAL DEL TABLERO
Conductividad termal	Dieléctrico de T-Prepreg 1KA
Externo final de la hoja:	1oz
Hoja final interna:	0oz
Altura final del PWB:	1.6m m ±0.16
GALJANOPLASTIA Y CAPA
Final superficial	Níquel no electrolítico sobre el oro de la inmersión (ENIG) (1 níquel del µ 100 del µ” sobre”)
La máscara de la soldadura se aplica a:	Top. mínimo del 12µm.
Color de la máscara de la soldadura:	Negro
Tipo de la máscara de la soldadura:	LPSM
CONTOUR/CUTTING	Encaminamiento
MARCADO
Lado de la leyenda componente	ninguna serigrafía
Color de la leyenda componente	ninguna serigrafía
Nombre o logotipo del fabricante:	según el requisito
VÍA	no vía
GRADO DE FLAMIBILITY	Aprobación Min. de la UL 94-V0.
TOLERANCIA DE LA DIMENSIÓN
Dimensión del esquema:	0,0059" (0.15m m)
Galjanoplastia del tablero:	0,0030" (0.076m m)
Tolerancia del taladro:	0,002" (0.05m m)
PRUEBA	Envío anterior de la prueba eléctrica del 100%
USO:	Luz del LED, comunicación inalámbrica Módem USB Amplificador de Wifi Módulo de GPS Bluetooth GPS
TIPO DE ILUSTRACIONES QUE SE PROVEERÁN	fichero del correo electrónico, Gerber RS-274-X, PCBDOC etc
ÁREA DE SERVICIO	Por todo el mundo, global.

La variedad de PCBs de aluminio

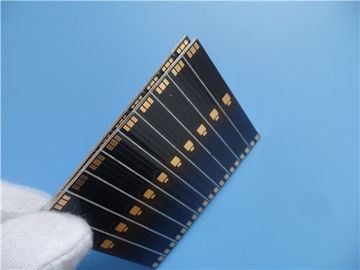

PWB del aluminio con el PWB de la base del metal de 2W/de la conductividad termal del MK 0

Disposición antes de la máscara de la soldadura

PWB del aluminio con el PWB de la base del metal de 2W/de la conductividad termal del MK 1

Las etiquetas:

Aluminio placa de circuitos,

placa de circuito impresa base del metal,

aluminium pcb
