PWB 1W/MK del aluminio con el moldeo a presión

Productos

Tablero de múltiples capas del PWB

PWB 1W/MK del aluminio con el moldeo a presión

Cuota De Producción:	1
Precio:	USD40~50
Embalaje Estándar:	vacío
Período De Entrega:	5-6 días laborables
Método De Pago:	T / T, Paypal
Capacidad De Suministro:	45000 pedazos por mes

Información detallada

Descripción del producto

Información detallada

Lugar de origen

China

Nombre de la marca

Bicheng Enterprise Limited

Certificación

Número de modelo

BIC-0057-V5.7

conductividad termal:

1W/MK material dieléctrico, MCPCB

Altura final del PWB:

1.0m m ±0.1

Externo final de la hoja:

1 onza

Acabado de la superficie:

Níquel no electrolítico sobre el oro de la inmersión (ENIG) (1 níquel del µ 100 del µ” sobre”)

Color de la máscara de la soldadura:

Blanco, PSR400 WT02

Color de la leyenda componente:

ninguna serigrafía requerida

prueba:

Envío anterior de la prueba eléctrica del 100%

Cantidad de orden mínima:

Precio:

USD40~50

Detalles de empaquetado:

vacío

Tiempo de entrega:

5-6 días laborables

Condiciones de pago:

T / T, Paypal

Capacidad de la fuente:

45000 pedazos por mes

Descripción del producto

Perfil del producto

1,1 descripción general

Éste es un tipo de PWB del aluminio para el uso del regulador del interruptor. Es un de una sola capa

Tablero de MCPCB en 1,0 milímetros de grueso con 1 conductividad termal de W/MK. La placa de aluminio

es de ITEQ, de máscara de la soldadura y de serigrafía de Taiyo. Ha fabricado por IPC 6012

Clase 2 usando los datos suministrados de Gerber. embalan a 20 tableros para el envío.

1,2 características y ventajas

A. proceso de SMT.
B. la disipación de calor eficaz reduce la temperatura de funcionamiento del módulo y

prolonga la vida de servicio.
C. la densidad y la confiabilidad de poder se mejoran encima del 10%.
D. reduzca la dependencia de los disipadores de calor y del otro hardware (interfaz termal incluyendo

materiales),
E. Reduce el volumen del producto,
F. Reduce el coste del hardware y de la asamblea,
G. el diseño de ingeniería evita que los problemas ocurran en pre la producción.
H. los productos y la fabricación son certificados por organizaciones autorizadas.
I. pruebas del 100% incluyendo prueba eléctrica y la inspección de AOI.
J. La experiencia de más de 15 años
K. alta tecnología
L. foco en punto bajo a la producción de volumen media

1,3 uso

Amplificador audio, circuito eléctrico del filtro de A, sistema de control automático de la seguridad, lámpara del proyector

1,4 hoja del parámetro y de datos

TAMAÑO DEL PWB	55 x 55mm=1PCS
TIPO DEL TABLERO	PWB de la base del metal
Número de capas	Escoja el PWB echado a un lado
Emergen los componentes del soporte	SÍ
A través de componentes del agujero	NO
PILA DE LA CAPA	cobre ------- 35um (1oz)
	Material dieléctrico 1W/MK
	Aluminio 5052
TECNOLOGÍA
Rastro y espacio mínimos:	15mil/12mil
Agujeros mínimos/máximos:	3.5/6.3m m
Número de diversos agujeros:	4
Número de agujeros de taladro:	9
Resistencia termal (°C/W)	≤0.45
Voltaje de avería (VDC)	4000
Control de la impedancia	no
MATERIAL DEL TABLERO
Conductividad termal	1W/MK material dieléctrico, MCPCB
Externo final de la hoja:	1oz
Hoja final interna:	0oz
Altura final del PWB:	1.0m m ±0.1
GALJANOPLASTIA Y CAPA
Final superficial	Níquel no electrolítico sobre el oro de la inmersión (ENIG) (1 níquel del µ 100 del µ” sobre”)
La máscara de la soldadura se aplica a:	Top. mínimo del 12µm.
Color de la máscara de la soldadura:	Blanco, PSR400 WT02
Tipo de la máscara de la soldadura:	LPSM
CONTOUR/CUTTING	Encaminamiento
MARCADO
Lado de la leyenda componente	ninguna serigrafía requerida
Color de la leyenda componente	ninguna serigrafía requerida
Nombre o logotipo del fabricante:	ninguna serigrafía requerida
VÍA	vía entoldado.
GRADO DE FLAMIBILITY	Aprobación Min. de la UL 94-V0.
TOLERANCIA DE LA DIMENSIÓN
Dimensión del esquema:	0,0059" (0.15m m)
Galjanoplastia del tablero:	0,0030" (0.076m m)
Tolerancia del taladro:	0,002" (0.05m m)
PRUEBA	Envío anterior de la prueba eléctrica del 100%
TIPO DE ILUSTRACIONES QUE SE PROVEERÁN	fichero del correo electrónico, Gerber RS-274-X, PCBDOC etc
ÁREA DE SERVICIO	Por todo el mundo, global.

Variedad de PWB

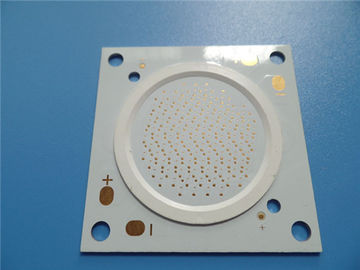

PWB 1W/MK del aluminio con el moldeo a presión 0

Lavado del tablero del PWB PWB 1W/MK del aluminio con el moldeo a presión 1
