El doble del PWB del aluminio cara agujero plateado grueso (PTH) de 0.6m m Trhough
  • Nombre
  • Nombre
  • Nombre
  • Nombre

El doble del PWB del aluminio cara agujero plateado grueso (PTH) de 0.6m m Trhough

Cuota De Producción: 1
Precio: USD40~50
Embalaje Estándar: vacío
Período De Entrega: 6-7 días laborables
Método De Pago: T / T, Paypal
Capacidad De Suministro: 45000 pedazos por mes
Información detallada
Descripción del producto
Información detallada
Lugar de origen
China
Nombre de la marca
Bicheng Enterprise Limited
Certificación
UL
Número de modelo
BIC-0055-V5.5
conductividad termal:
1W/MK material dieléctrico, MCPCB
Altura final del PWB:
0.6m m ±0.1
Externo final de la hoja:
1 onza
Hoja final interna:
1 onza
Acabado de la superficie:
Nivelación que suelda del aire caliente (HASL), sin plomo, Sn>=2.54µm
Color de la máscara de la soldadura:
Negro
Color de la leyenda componente:
blanco
prueba:
Envío anterior de la prueba eléctrica del 100%
Cantidad de orden mínima:
1
Precio:
USD40~50
Detalles de empaquetado:
vacío
Tiempo de entrega:
6-7 días laborables
Condiciones de pago:
T / T, Paypal
Capacidad de la fuente:
45000 pedazos por mes
Descripción del producto

Perfil del producto



1,1 descripción general



Éste es un tipo de PWB echado a un lado doble del aluminio para el uso de la iluminación Led. Está en

0,6 milímetros de grueso con la conductividad termal 1W/MK. La placa de aluminio es de ITEQ, soldadura

máscara y serigrafía de Taiyo. Ha fabricado por la clase 2 de IPC 6012 usando proveído

Datos de Gerber. Los cada 25 paneles se embalan por separado.


1,2 características y ventajas



A. proceso de SMT.
B. la disipación de calor eficaz reduce la temperatura de funcionamiento del módulo y

     prolonga la vida de servicio.
C. la densidad y la confiabilidad de poder se mejoran encima del 10%.
D. reduzca la dependencia de los disipadores de calor y del otro hardware (interfaz termal incluyendo

     materiales),
E. Reduce el volumen del producto,
F. Reduce el coste del hardware y de la asamblea,
La UL del G., ISO certificó la fábrica de la fabricación del PWB.
H. Delivery a tiempo. Custodia de tarifa de la en-tiempo-entrega del 98%.
Envío de I. DDU Door to door con coste de envío competitivo,
J. Professional e ingenieros experimentados
K. precio competitivo
L. servicio puntual



1,3 uso



Amplificador equilibrado, equipo electrónico de la comunicación, regulador del poder, industriales y

lámparas de mina



1,4 hoja del parámetro y de datos

TAMAÑO DEL PWB 85 x 91mm=9PCS
TIPO DEL TABLERO MCPCB
Número de capas El doble echó a un lado PWB, PWB de la base del metal
Componentes superficiales del soporte SÍ
A través de componentes del agujero NO
PILA DE LA CAPA cobre ------- 35um (1oz) +PLATE
Material dieléctrico 1W/MK
Aluminio 1060
Material dieléctrico 1W/MK
cobre ------- 35um (1oz) +PLATE
TECNOLOGÍA
Rastro y espacio mínimos: 13mil/14mil
Agujeros mínimos/máximos: 1.5/3.3m m
Número de diversos agujeros: 4
Número de agujeros de taladro: 9
Número de ranuras molidas: 0
Número de recortes internos: 0
Control de la impedancia no
MATERIAL DEL TABLERO
Conductividad termal 1W/MK material dieléctrico, MCPCB
Externo final de la hoja: 1oz
Hoja final interna: 1oz
Altura final del PWB: 0.6m m ±0.1
GALJANOPLASTIA Y CAPA
Final superficial Nivelación que suelda del aire caliente (HASL), sin plomo, Sn>=2.54µm
La máscara de la soldadura se aplica a: Top y parte inferior. mínimo 12micon.
Color de la máscara de la soldadura: Negro
Tipo de la máscara de la soldadura: LPSM
CONTOUR/CUTTING Encaminamiento
MARCADO
Lado de la leyenda componente TOP
Color de la leyenda componente Blanco
Nombre o logotipo del fabricante:

Marcado en el tablero en un conductor y

ÁREA LIBRE leged
VÍA vía entoldado.
GRADO DE FLAMIBILITY Aprobación Min. de la UL 94-V0.
TOLERANCIA DE LA DIMENSIÓN
Dimensión del esquema: 0,0059" (0.15m m)
Galjanoplastia del tablero: 0,0030" (0.076m m)
Tolerancia del taladro: 0,002" (0.05m m)
PRUEBA Envío anterior de la prueba eléctrica del 100%
TIPO DE ILUSTRACIONES QUE SE PROVEERÁN fichero del correo electrónico, Gerber RS-274-X, PCBDOC etc
ÁREA DE SERVICIO Por todo el mundo, global.



Variedad de PWB

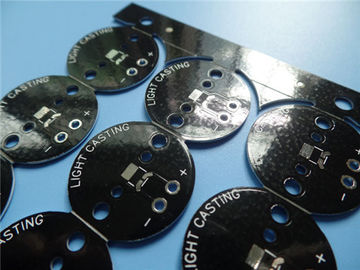

El doble del PWB del aluminio cara agujero plateado grueso (PTH) de 0.6m m Trhough 0



Equipement del taladro del PWB

El doble del PWB del aluminio cara agujero plateado grueso (PTH) de 0.6m m Trhough 1
