Cobre pesado de aluminio de la placa de circuito 8oz del PWB

Productos

PCB recién enviado por Bicheng

Tablero de múltiples capas del PWB

Cobre pesado de aluminio de la placa de circuito 8oz del PWB

Cuota De Producción:	1
Precio:	USD40~50
Embalaje Estándar:	vacío
Período De Entrega:	7-8 días laborables
Método De Pago:	T / T, Paypal
Capacidad De Suministro:	45000 pedazos por mes

Información detallada

Descripción del producto

Información detallada

Lugar de origen

China

Nombre de la marca

Bicheng Enterprise Limited

Certificación

Número de modelo

BIC-0357-V3.57

Material del tablero:

PWB del aluminio, MCPCB ITEQ 150℃

Grueso del tablero:

1,20 milímetro +/--0,1

Grueso superficial del Cu:

280 um (8 onzas)

Acabado de la superficie:

color de la máscara de la soldadura:

N / A

Color de la serigrafía:

N / A

Función:

Prueba eléctrica del paso del 100%

Cantidad de orden mínima:

Precio:

USD40~50

Detalles de empaquetado:

vacío

Tiempo de entrega:

7-8 días laborables

Condiciones de pago:

T / T, Paypal

Capacidad de la fuente:

45000 pedazos por mes

Descripción del producto

Perfil del producto

1,1 descripción general

Éste es un tipo de cobre pesado escoge el tablero de aluminio echado a un lado del PWB en 1.2m m densamente para

el uso de la disipación de gran intensidad y da alta temperatura. La lamina baja

es de cobre de ITEQ 9oz. Ha fabricado por la clase 2 de IPC 6012 usando Gerber suministrado

datos. Cada 20 tableros del panel se embalan por separado.

1,2 características y ventajas

A. combinación de la optimización de circuito de poder y de circuito de control,
B. substituya el substrato de cerámica frágil y obtenga una mejor durabilidad mecánica,
C. difusión del calor eficaz en el diseño del circuito,
D. reduzca la temperatura de funcionamiento del equipo,
E. mejore la densidad de poder y la confiabilidad del dispositivo,
F. prolongue la vida de servicio del producto,
G. el proceso entero de la fabricación es totalmente controlado.
El H. el 100% prueba incluyendo prueba eléctrica y la inspección de AOI.
I. prueba de tensión termal, prueba de confiabilidad, prueba de resistencia de aislamiento y contaminación iónica

prueba
Materiales de J. RoHS
K. Focus en punto bajo a la producción de volumen media
L. se acepta el orden de la pequeña cantidad

1,3 uso

Downlight, sistema de control automático de la seguridad, convertidor de DC/AC, amplificador de potencia

1,4 hoja del parámetro y de datos

Número de capas	1
Tipo del tablero	Escoja el PWB echado a un lado
Suba al grueso	1,20 milímetro +/--0,1
Material del tablero	PWB del aluminio, MCPCB
Proveedor del material del tablero	ITEQ
Valor del Tg del material del tablero	150℃

Grueso del Cu de PTH	N/A
Thicknes internos del Cu de Iayer	N/A
Grueso superficial del Cu	280 um (8 onzas)

Tipo y modelo de la máscara de la soldadura no.	N/A
Proveedor de la máscara de la soldadura	N/A
Color de la máscara de la soldadura	N/A
Número de máscaras de la soldadura	N/A
Grueso de la máscara de la soldadura	N/A

Tipo de tinta de la serigrafía	N/A
Proveedor de la serigrafía	N/A
Color de la serigrafía	N/A
Número de serigrafía	N/A

Rastro de Mininum (milipulgada)	16 milipulgada
Gap mínimo (milipulgada)	14,7 milipulgada

Final superficial	OSP
RoHS requirió	Sí
Alabeo	0,14%

Prueba de choque termal	Paso, 288±5℃, 10 segundos, 3 ciclos. Ninguna delaminación, el ningún ampollar.
Prueba de Solderablity	Paso, 255±5℃, 5 segundos que mojan área menos 95%
Función	Prueba eléctrica del paso del 100%
Ejecución	Conformidad con la clase 2 de IPC-A-600H y de IPC-6012C

1,5 unidad de la dimensión del esquema: milímetro

NO.	Dimensión requerida (toerance)		Dimensión real
1	81,00	±0.15	81,99	81,01	81,00	81,01
2	65,00	±0.15	65,02	65,01	65,00	64,99

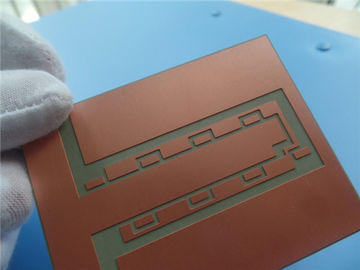

Cobre pesado de aluminio de la placa de circuito 8oz del PWB 0

Galjanoplastia del modelo

Cobre pesado de aluminio de la placa de circuito 8oz del PWB 1
