La placa de circuito impresa de múltiples capas TU-883 (PWB) PWB de alta temperatura de pequeñas pérdidas de 20 capas con impedancia controló 90 OHMIOS 50

La placa de circuito impresa de múltiples capas TU-883 (PWB) PWB de alta temperatura de pequeñas pérdidas de 20 capas con impedancia controló 90 OHMIOS 50

  • La placa de circuito impresa de múltiples capas TU-883 (PWB) PWB de alta temperatura de pequeñas pérdidas de 20 capas con impedancia controló 90 OHMIOS 50
  • La placa de circuito impresa de múltiples capas TU-883 (PWB) PWB de alta temperatura de pequeñas pérdidas de 20 capas con impedancia controló 90 OHMIOS 50
  • La placa de circuito impresa de múltiples capas TU-883 (PWB) PWB de alta temperatura de pequeñas pérdidas de 20 capas con impedancia controló 90 OHMIOS 50
  • La placa de circuito impresa de múltiples capas TU-883 (PWB) PWB de alta temperatura de pequeñas pérdidas de 20 capas con impedancia controló 90 OHMIOS 50
La placa de circuito impresa de múltiples capas TU-883 (PWB) PWB de alta temperatura de pequeñas pérdidas de 20 capas con impedancia controló 90 OHMIOS 50
Datos del producto:
Lugar de origen: China
Nombre de la marca: Bicheng Technologies Limited
Certificación: UL
Número de modelo: BIC-509-V3.5
Pago y Envío Términos:
Cantidad de orden mínima: 1
Precio: USD 9.99-99.99 per piece
Detalles de empaquetado: vacío
Tiempo de entrega: 10 DÍAS LABORABLES
Condiciones de pago: T/T, Paypal
Capacidad de la fuente: 45000 pedazos por mes
Contacto
Descripción detallada del producto
Número de capas: 20 Epóxido de cristal: TU-883
Externo final de la hoja: 1.0oz Altura final del PWB: 3,0 milímetros el ±10%
Final superficial: Oro de la inmersión Color de la máscara de la soldadura: Verde
Color de la leyenda componente: Blanco Prueba: Envío anterior de la prueba eléctrica del 100%

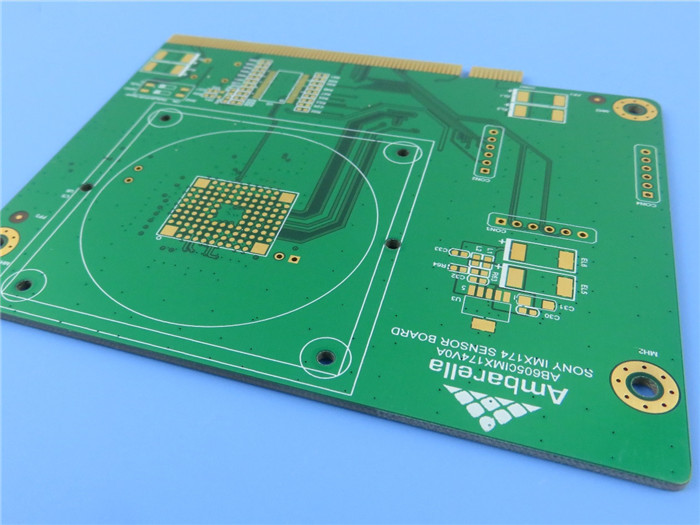

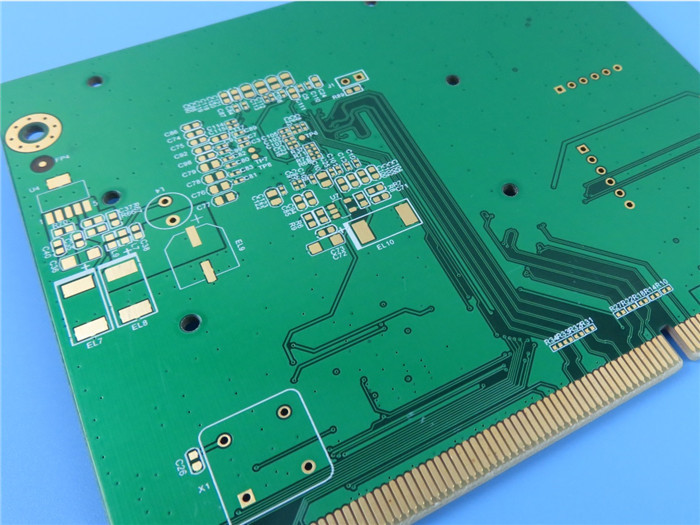

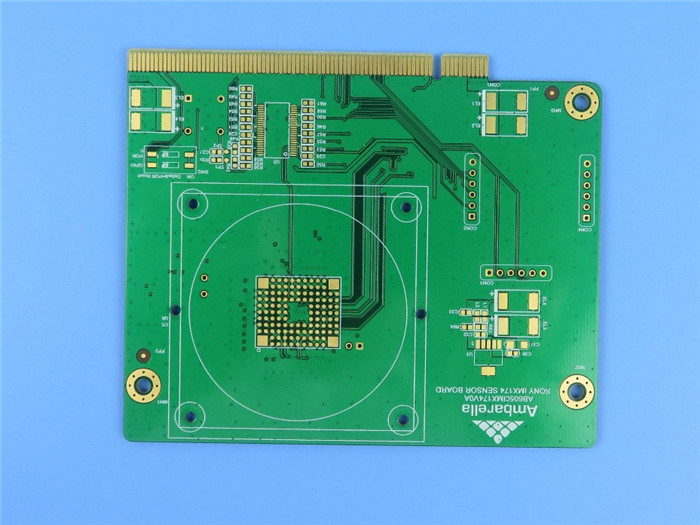

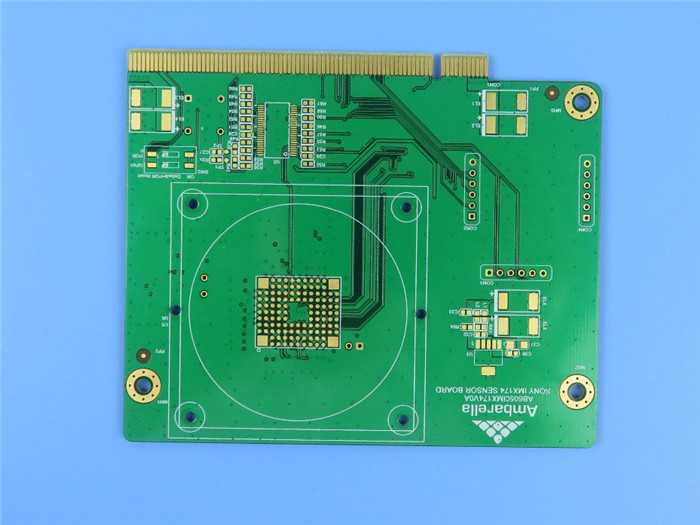

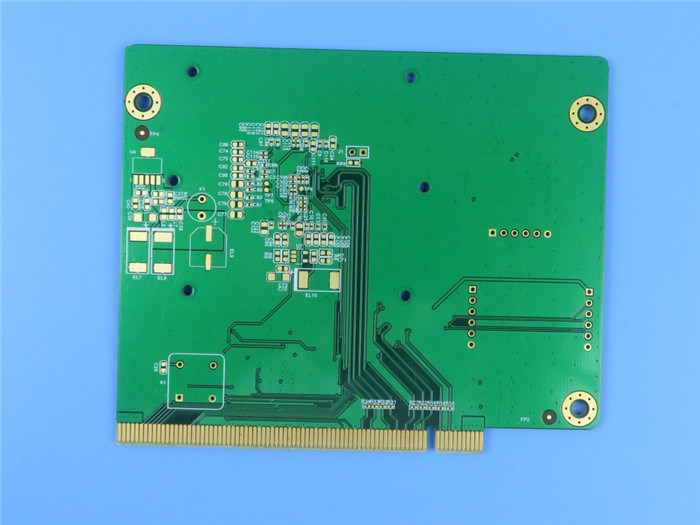

La placa de circuito impresa de múltiples capas TU-883 (PWB) PWB de alta temperatura de pequeñas pérdidas de 20 capas con impedancia controló 90 OHMIOS 50 OHMIOS
(Las placas de circuito impresas son productos por encargo, la imagen y los parámetros mostrados están apenas para la referencia)

Breve introducción
Éste es un tipo de alto rendimiento de pequeñas pérdidas que el PWB de múltiples capas empleó la base del TU-883 de TUC con 20 capas de cobre (PWB 20-layer). Es también un tipo de placas de circuito de HDI (N+1+N) con el taladro del laser de 0.1m m. Éste es también un tipo de PWB controlado de la impedancia, 90 ohmios y 50 ohmios se controlan en capas de cada señal con la tolerancia del 10%. Las hojas de cobre son 1 onza y la mitad onza utilizó alternativamente entre las capas. El PWB entero es 3.0m m gruesos, con oro de la inmersión en los cojines, máscara verde de la soldadura y la serigrafía blanca.

Usos
Radiofrecuencia
Placa madre, alto rendimiento que computa
Linecards, almacenamiento
Servidores, telecomunicaciones, estación base, routeres de la oficina

La placa de circuito impresa de múltiples capas TU-883 (PWB) PWB de alta temperatura de pequeñas pérdidas de 20 capas con impedancia controló 90 OHMIOS 50 0

Especificaciones detalladas

Artículo Descripción Real Resultado
1. Lamina Tipo material TU-883 CRNA
Tg 170 CRNA
Proveedor TUC CRNA
Grueso 2.8-3.1m m CRNA
grueso 2.Plating Pared del agujero los 26.51µm CRNA
Cobre externo los 41.09µm CRNA
Cobre interno el 15µm/los 31µm CRNA
máscara 3.Solder Tipo material TAIYO/PSR-2000GT600D CRNA
Color Verde CRNA
Rigidez (prueba del lápiz) 5H CRNA
S/M Thickness los 20.11µm CRNA
Ubicación Ambos lados CRNA
4. Marca componente Tipo material IJR-4000 MW300 CRNA
Color Blanco CRNA
Ubicación C/S, S/S CRNA
5. Máscara de la soldadura de Peelable Tipo material /
Grueso /
Ubicación /
6. Identificación Marca de la UL CRNA
Código de fecha 2921 CRNA
Mark Location Lado de la soldadura CRNA
7. Final superficial Método Oro de la inmersión CRNA
Grueso del níquel los 4.06µm CRNA
Grueso del oro los 0.056µm CRNA
8. Normativeness RoHS 2015/863/EU directivo CRNA
ALCANCE Directorio /2006 1907 CRNA
anillo 9.Annular Línea anchura mínima (milipulgada) 4.8mil CRNA
Min. Spacing (milipulgada) 5.2mil CRNA
10.V-groove Ángulo /
Grueso residual /
11. El biselar Ángulo /
Altura /
12. Función Prueba eléctrica PASO del 100% CRNA
13. Aspecto Nivel de clase de IPC Clase 2 de IPC-A-600J &6012D CRNA
Inspección visual Clase 2 de IPC-A-600J &6012D CRNA
Deformación y torsión 0,21% CRNA
14. Prueba de confiabilidad Prueba de la cinta Ninguna peladura CRNA
Prueba solvente Ninguna peladura CRNA
Prueba de Solderability 265 ±5℃ CRNA
Prueba de tensión termal 288 ±5℃ CRNA
Prueba iónica de la contaminación 0.56µg/c㎡ CRNA


Pila y impedancia controladas
La placa de circuito impresa de múltiples capas TU-883 (PWB) PWB de alta temperatura de pequeñas pérdidas de 20 capas con impedancia controló 90 OHMIOS 50 1
Vias de HDI

La placa de circuito impresa de múltiples capas TU-883 (PWB) PWB de alta temperatura de pequeñas pérdidas de 20 capas con impedancia controló 90 OHMIOS 50 2

La placa de circuito impresa de múltiples capas TU-883 (PWB) PWB de alta temperatura de pequeñas pérdidas de 20 capas con impedancia controló 90 OHMIOS 50 3
