¿Por qué RT/duroid 6006 es perfecto para diseños de RF compactos?

¿Necesita encoger su circuito de RF sin sacrificar el rendimiento?NT1 el aguaPCB de plata de inmersión de 10 mil.

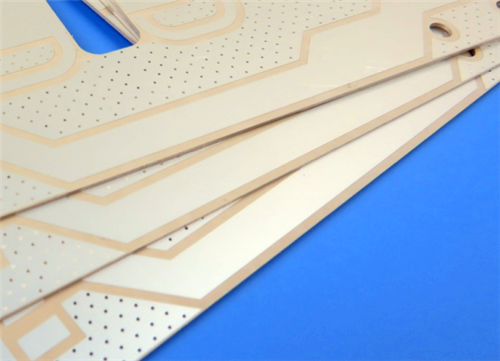

Esta placa de 2 capas (134,8 mm x 78,65 mm) está diseñada para ingenieros que desean una reducción de tamaño y una baja pérdida, especialmente en frecuencias de banda X y por debajo.

Por qué lo quieres:

• Alto Dk, circuitos más pequeños:con un dieléctrico constante de6.15, este material cerámico-PTFE le permite reducir significativamente las antenas de parche y los módulos de comunicaciones satelitales.
• Pérdida muy baja:El factor de disipación es0.0027Su señal se mantiene limpia.
• No hay máscara de soldadura, ni serigrafía.Esta es una placa RF de alto rendimiento, de huesos desnudos, las máscaras superior e inferior son "no", sólo laminado desnudo y almohadillas de plata de inmersión.
• Fuerte como las uñas:Td > 500°C y absorción de humedad de sólo 0,05%.

La instantánea de las especificaciones:

• El acoplamiento:2 capas. 35 μm de cobre / 0,254 mm (10 mil) RT/duroide 6006 / 35 μm de cobre.
• Terminado:Plata de inmersión (plana, soldable, baja pérdida)
• Huellas/agujeros:5/6 mil trazas/espacio 0.3 mm min tamaño del agujero
• Las estadísticas:46 componentes, 64 almohadillas, 41 vías

Lo mejor para:Parche las antenas, sistemas de satélites, amplificadores de potencia y sistemas de advertencia de radar.

En resumen:Si necesita una constante dieléctrica alta para cortar el espacio de la placa, pero se niega a renunciar a la baja pérdida y la estabilidad térmica, el RT / duroide 6006 es su respuesta..
