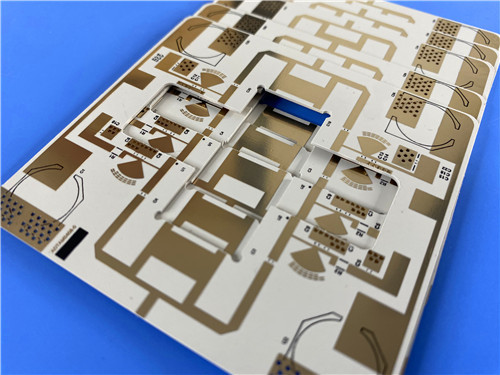

TP440 PCB construido en 59mil sustrato laminado de doble lado termoplástico de grado aeroespacial para RF de misión crítica

Hoy presento un PCB personalizado verdaderamente único construido sobre Wangling TP440—un termoplástico sin fibra de vidrio, relleno de cerámica, diseñado específicamente para aplicaciones aeroespaciales y de defensa exigentes.

Este PCB personalizado se construyó utilizando Wangling TP440, un termoplástico de alta frecuencia con una constante dieléctrica de 4.4. Su construcción sin fibra de vidrio, resistencia a la radiación y baja emisión de gases lo hacen ideal para antenas GPS, sistemas montados en misiles y espoletas. Sorprendentemente, todo el circuito se diseñó con solo 1 red, una única ruta de señal, lo que indica un componente de RF altamente especializado.

Puntos Clave

• Material: Wangling TP440 — termoplástico PPO relleno de cerámica (Dk 4.4)
• Beneficio Clave: Sin refuerzo de fibra de vidrio, Dk preciso, resistencia a la radiación, baja emisión de gases
• Tamaño de la placa: 45.63 mm x 97.01 mm | Grosor: 1.6 mm
• Construcción: Doble cara, no se aplicó máscara de soldadura en ninguna de las caras, se utilizó serigrafía negra solo en la capa superior
• Diseño: 24 componentes, 28 vías, solo 1 red — un diseño de circuito único altamente especializado
• Calidad: Se cumplió IPC-Clase-2 y se realizó un 100% de pruebas eléctricas

El Desafío: Fiabilidad Aeroespacial se une a Rendimiento de RF

Nuestro cliente requería un PCB de alta frecuencia para una aplicación aeroespacial de misión crítica, probablemente una antena GPS, espoleta o sistema montado en misil. Los requisitos eran innegociables: resistencia a la radiación, baja emisión de gases, rendimiento eléctrico estable de -100°C a +150°C y un factor de forma compacto.

Los materiales tradicionales de PTFE con refuerzo de fibra de vidrio no pudieron proporcionar la estabilidad dimensional o la resistencia a la radiación necesarias. Los sustratos cerámicos ofrecían el rendimiento pero eran difíciles de mecanizar y procesar.

Nuestra Solución: Wangling TP440

Se seleccionó TP440, un material único de la serie Wangling TP.He aquí por qué se eligió:

Construcción sin fibra de vidrio
La capa dieléctrica estaba compuesta únicamente de cerámica y resina PPO, sin tela de fibra de vidrio. Esto eliminó el "efecto de fibra de vidrio" (variaciones microscópicas de Dk causadas por patrones de tejido), asegurando una consistencia de señal excepcional.

Dk Controlado con Precisión (4.4)
Los valores de Dk de 3 a 25 se pueden ajustar en la serie TP ajustando la relación cerámica-resina. Se seleccionó Dk 4.4 para proporcionar un equilibrio óptimo entre miniaturización e integridad de la señal.

Resistente a la radiación y baja emisión de gases
Estas propiedades fueron críticas para aplicaciones espaciales y aeroespaciales. El material mantiene el rendimiento en entornos de alta radiación con una mínima emisión de gases, evitando la contaminación de ópticas o electrónica sensible.

Amplio rango de temperatura de funcionamiento
Se logró un rendimiento fiable de -100°C a +150°C, lo que hace que este material sea adecuado para los entornos aeroespaciales más extremos.

Mecanizado superior
A diferencia de los sustratos cerámicos (que requieren procesamiento especializado), el TP440 se puede mecanizar utilizando técnicas estándar de PCB: se aplicaron taladrado, fresado, cizallado y grabado. La adhesión del cobre también resultó ser más fiable que la de los sustratos cerámicos recubiertos al vacío.

Especificaciones de la placa

Estadísticas de diseño

El diseño de red única es la estadística más reveladora: se creó una única ruta conductora, como una línea de transmisión, una alimentación de antena o una red pasiva simple. Esto confirma que la aplicación es un componente de RF altamente especializado, probablemente una antena o una red de alimentación.

Sin máscara de soldadura (ambas caras)

Se eliminó la máscara de soldadura para evitar cualquier posible pérdida dieléctrica o contribución a la emisión de gases, lo cual es crítico para aplicaciones aeroespaciales donde cada variable debe ser controlada.

Serigrafía negra (solo superior)
Se aplicó serigrafía negra para proporcionar un excelente contraste para la identificación de componentes, manteniendo al mismo tiempo una apariencia profesional.

Acabado de oro por inmersión
Se eligió el oro por inmersión para proporcionar una superficie plana y soldable con excelente resistencia a la corrosión y capacidad de unión por cable.

Grosor final de 1.6 mm
Se especificó la placa más gruesa para proporcionar robustez mecánica para aplicaciones aeroespaciales donde la resistencia a la vibración y a los golpes es esencial.

Comparación: Cómo se compara el TP440

Por qué esto importa: El TP440 ofrece la resistencia a la radiación y la baja emisión de gases de los sustratos cerámicos con el excelente mecanizado del PTFE, una combinación poco común. Su construcción sin fibra de vidrio garantiza una uniformidad superior del Dk.

Aplicaciones ideales

• Antenas GPS que requieren un rendimiento estable en entornos espaciales
• Sistemas montados en misiles que exigen resistencia a golpes y radiación
• Espoletas que requieren circuitos de RF compactos y de alta fiabilidad
• Antenas miniaturizadas para aplicaciones aeroespaciales y de defensa
• Sistemas de navegación satelital Beidou

P: ¿Qué diferencia al TP440 de los materiales de PTFE?

R: El TP440 no utiliza refuerzo de fibra de vidrio; el dieléctrico está compuesto enteramente de cerámica y resina PPO. Por lo tanto, se eliminan las variaciones de Dk causadas por el tejido de fibra de vidrio, lo que proporciona una estabilidad dimensional y una resistencia a la radiación superiores.

P: ¿Por qué este diseño tiene solo 1 red?
R: Se diseñó una única ruta conductora, como una línea de alimentación de antena o una red de RF pasiva. Esto es típico de componentes de RF altamente especializados como antenas y espoletas.

P: ¿Qué significa "resistente a la radiación" en la práctica?
R: El material mantiene sus propiedades eléctricas y mecánicas cuando se expone a radiación (como en entornos espaciales o nucleares). Esto es fundamental para aplicaciones aeroespaciales y de defensa.

P: ¿Por qué se eligió TP440 en lugar de un sustrato cerámico?
R: El TP440 ofrece propiedades eléctricas y de resistencia a la radiación similares, pero es mucho más fácil de mecanizar utilizando métodos de fabricación de PCB estándar. Los sustratos cerámicos requieren procesamiento especializado como taladrado láser y recubrimiento al vacío.

P: ¿Cuál es la importancia de 28 vías con un diseño de 1 red?
R: Es probable que el alto número de vías haya creado extensas estructuras de conexión a tierra, formando un plano de tierra bien definido o blindaje para la única ruta de señal.

P: ¿Es este material adecuado para aplicaciones espaciales?
R: Sí. La baja emisión de gases y la resistencia a la radiación hacen del TP440 una excelente opción para entornos espaciales y aeroespaciales.

Reflexiones finales

La combinación única de propiedades del Wangling TP440 (construcción sin fibra de vidrio, control preciso de Dk, resistencia a la radiación y excelente mecanizado) lo convierte en una opción sobresaliente para aplicaciones aeroespaciales y de defensa exigentes. Cuando su misión requiere fiabilidad en los entornos más hostiles, este material cumple.

¿Tiene en mente un proyecto aeroespacial o de antenas? ¡Me encantaría saber de él!
