TP2200 un termoplástico PPO relleno de cerámica con una constante dieléctrica de 22 para miniaturización extrema de RF y microondas

Hoy estoy mostrando un PCB personalizado notable construido enSe trata de la TP2200 de Wangling.- un termoplástico libre de fibra de vidrio con un rendimientoconstante dieléctrica de 22.

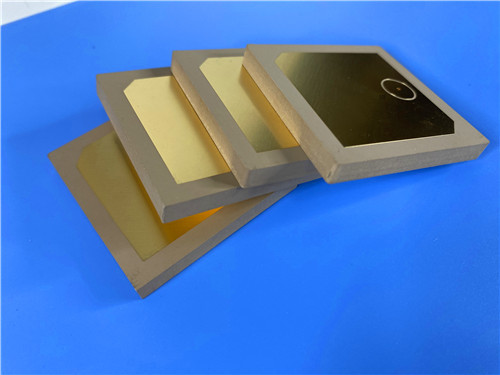

Este PCB personalizado fue fabricado con Wangling TP2200,un termoplástico PPO lleno de cerámicacon una constante dieléctrica de 22 a 5 GHz.Dk muy altopermite una miniaturización de circuitos extrema, lo que lo hace ideal para sistemas de navegación Beidou, equipos de misiles, fusibles y antenas miniaturizadas.Todo el circuito fue diseñado con sólo una red – un solo camino de señal..

Las cosas que hay que aprender

1. Material: Wangling TP2200 ¢ termoplástico PPO lleno de cerámica (Dk 22)
2. Ventajas clave: Dk ultra alto permite una miniaturización extrema, resistencia a la radiación, baja desgasificación
3. Tamaño del tablero: 35,65 mm x 87 mm.
4. Construcción: de doble cara, sin máscara de soldadura en ambos lados, sin serigrafía
5. Diseño: 34 componentes, 16 vías, sólo 1 red ‡ un diseño de un solo circuito altamente especializado
6. Calidad: se ha cumplido la norma IPC-Clase 2 y se ha realizado el 100% de las pruebas eléctricas

Nuestro cliente requería una placa de RF para una aplicación aeroespacial de misión crítica donde el espacio era absolutamente necesario.El diseño necesario para lograr una miniaturización significativa del circuito manteniendo un rendimiento fiable en entornos extremos, incluida la exposición a la radiación y las amplias variaciones de temperaturaLos materiales estándar con menor Dk no podían lograr la reducción de tamaño requerida.

Se eligió el TP2200, un material único de la serie Wangling TP.

Constante dieléctrica ultra alta (Dk = 22 ± 0,88 a 5 GHz)
Esta es la característica que define el material: una Dk de 22 permite geometrías de circuitos dramáticamente más pequeñas: líneas de transmisión, antenas,y los componentes pasivos pueden reducirse a una fracción del tamaño alcanzable con materiales estándar.

Construcción sin fibra de vidrio
La capa dieléctrica estaba compuesta únicamente de cerámica y se utilizó resina PPO sin tela de fibra de vidrio, lo que eliminó el "efecto de fibra de vidrio" y garantizó una consistencia de señal excepcional.

Baja pérdida (Df = 0,002 ∼0,0025 a 5 GHz)
A pesar de su Dk extremadamente alto, el TP2200 mantiene un factor de disipación bajo, lo que garantiza una atenuación mínima de la señal.

Resistente a la radiación y baja emisión de gases
Estas propiedades fueron críticas para aplicaciones espaciales y aeroespaciales.

Amplio rango de temperaturas de funcionamiento
Se logró un rendimiento confiable de -100 °C a +150 °C, lo que hace que este material sea adecuado para los entornos aeroespaciales más extremos.

Absorción de agua muy baja (≤0,01%)
Se garantizó una absorción mínima de humedad, evitando la deriva del rendimiento en entornos húmedos.

Buena conductividad térmica (0,9 W/MK)
Se proporcionó una disipación de calor eficaz para aplicaciones sensibles a la energía.

La construcción: detalles que importan

Propiedades del material: Los números detrás del TP2200

Por qué es importante:TP2200ofrece una de lasvalores más altos de DkEl sistema de control de las emisiones de gases de efecto invernadero es un sistema de control de las emisiones de gases de efecto invernadero.

Opciones de diseño: diseñadas específicamente para antenas miniaturizadas

Sin máscara de soldadura (ambos lados)
Se eliminó la máscara de soldadura para evitar cualquier pérdida dieléctrica potencial o contribuciones de desgasificación críticas para aplicaciones espaciales y aeroespaciales.

No hay serigrafía
Se omitió la pantalla de seda para mantener la tabla limpia y optimizar el rendimiento de RF.

Fin de inmersión de oro
El oro de inmersión se eligió para proporcionar una superficie plana y soldable con una excelente resistencia a la corrosión y capacidad de unión de alambre.

4/7 mil Enrutamiento de pitche fino
Se utilizó un enrutamiento de tono fino para acomodar la colocación densa de componentes dentro del área de la placa compacta.

Comparación: Cómo se acumula el TP2200

Aplicaciones ideales

1. Sistemas de navegación Beidou que requieren circuitos de RF compactos y fiables
2. Equipo para misiles que requiere resistencia a los golpes y a la radiación
3. Fuegos que requieren una miniaturización extrema
4. Antenas miniaturizadas para aplicaciones aeroespaciales y de defensa

P: ¿Qué hace que TP2200 sea diferente de otros materiales con alto contenido de Dk?

R: El TP2200 no utiliza refuerzo de fibra de vidrio, el dieléctrico está compuesto enteramente de cerámica y resina PPO, lo que elimina las variaciones de Dk y proporciona una estabilidad dimensional superior.con una Dk de 22 que permite una miniaturización extrema.

P: ¿Por qué este diseño sólo tiene una red?
R: Se diseñó un solo camino conductor, como una línea de alimentación de la antena o una red de RF pasiva.

P: ¿Qué significa "resistente a la radiación" en la práctica?
R: El material mantiene sus propiedades eléctricas y mecánicas cuando se expone a la radiación (como en el espacio o en entornos nucleares).

P: ¿Por qué no se aplicó una máscara de soldadura o serigrafía?
R: Ambos fueron eliminados para evitar cualquier pérdida dieléctrica potencial, desgasificación o interferencia con el rendimiento de RF – crítico para los circuitos de microondas sensibles.

P: ¿Cuál es el significado de 16 vías con un diseño de 1 red?
R: Es probable que las estructuras de puesta a tierra extensas se crearan por el conteo de vía, formando un plano de tierra bien definido o un blindaje para la única trayectoria de señal.

P: ¿Este material es adecuado para aplicaciones espaciales?
R: Sí. La resistencia a la radiación y la baja emisión de gases hacen del TP2200 una excelente opción para entornos espaciales y aeroespaciales.

Pensamientos finales

La constante dieléctrica ultra alta del Wangling TP2200, la construcción libre de fibra de vidrio y la resistencia a la radiación lo convierten en una excelente opción para aplicaciones que requieren una miniaturización extrema.Cuando el espacio es un precio absoluto y la fiabilidad no es negociable, este material ofrece.
