En el mundo de la ingeniería de RF y microondas, la elección del material del sustrato suele marcar la diferencia entre un diseño que funciona y uno que sobresale. Este estudio de caso examina una PCB personalizada que aprovecha Rogers TMM6, un material termoestable para microondas, para crear una placa de dos capas robusta y de alto rendimiento. El enfoque minimalista del diseño, sin máscara de soldadura, sin serigrafía y con un acabado superficial EPIG especializado, destaca un enfoque singular en la integridad de la señal y la confiabilidad a largo plazo.
Resumen: una solución similar a la cerámica para circuitos de RF exigentes

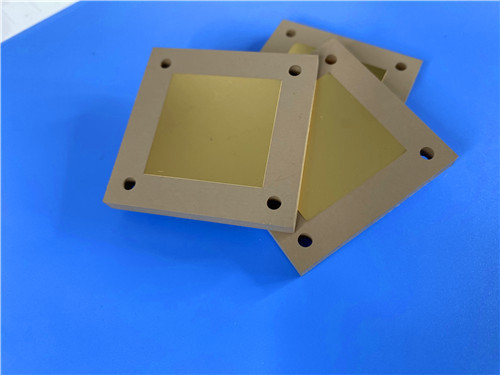

Este proyecto se centró en el diseño y fabricación de una placa de circuito impreso rígida de 2 capas para aplicaciones críticas de RF y microondas. La placa mide 85,6 mm x 99,75 mm y está diseñada para ofrecer un rendimiento constante de alta frecuencia en aplicaciones que van desde comunicaciones por satélite hasta amplificadores de potencia.
Decodificando la lista de materiales: el "por qué" detrás del "qué"
Las especificaciones revelan una filosofía de diseño arraigada en la ciencia de los materiales, donde cada elección está impulsada por la necesidad de un rendimiento eléctrico estable, predecible y con bajas pérdidas.
El sustrato: Rogers TMM6: una alternativa termoestable al PTFE
La decisión más crítica fue seleccionar Rogers TMM6 como material central. A diferencia de los laminados de microondas tradicionales a base de PTFE, TMM6 es un compuesto de polímero termoestable relleno de cerámica. Esta distinción es crucial y ofrece varias ventajas significativas.
En primer lugar, TMM6 proporciona la alta constante dieléctrica (Dk = 6,0 ± 0,08 a 10 GHz) y el bajo factor de disipación (0,0023 a 10 GHz) necesarios para diseños de microondas compactos. Un Dk más alto permite geometrías de circuitos más pequeñas, lo cual es esencial para la miniaturización en aplicaciones satelitales y aeroespaciales.
En segundo lugar, y quizás lo más importante, su naturaleza termoestable significa que no presenta los problemas de "fluencia y flujo en frío" comunes a los materiales de PTFE. Esto lo hace mecánicamente estable con el tiempo y la temperatura, lo que garantiza que los orificios pasantes chapados sigan siendo confiables y que las dimensiones críticas se mantengan dentro de las especificaciones durante la vida útil del producto. Su coeficiente de expansión térmica (CTE) también coincide con el cobre, lo que mejora aún más la confiabilidad del orificio pasante enchapado.
Una filosofía de diseño de integridad de señal pura
Las características visualmente más distintivas de la placa son la ausencia total de máscara de soldadura y serigrafía en ambos lados. Esta es una elección de diseño deliberada y avanzada para aplicaciones de alta frecuencia:
- Minimizar la pérdida:La máscara de soldadura tiene sus propias propiedades dieléctricas, que pueden introducir pérdidas de señal y variaciones de impedancia en las frecuencias de microondas. Al eliminarlo, la señal interactúa solo con el sustrato TMM6 y las trazas de cobre, proporcionando la ruta de transmisión más pura posible.
- Evitar la desviación del rendimiento:Con el tiempo, la máscara de soldadura puede absorber humedad y sus propiedades dieléctricas pueden cambiar. Para aplicaciones como las comunicaciones por satélite, donde la estabilidad a largo plazo es primordial, eliminar esta variable es un beneficio significativo.
- Tolerancia de alto voltaje:La ausencia de una capa dieléctrica también puede resultar ventajosa en diseños con potenciales de alto voltaje o RF de alta potencia, donde la rotura de la máscara de soldadura podría ser una preocupación.
El acabado superficial: EPIG: sin níquel para aplicaciones especializadas
La elección de EPIG (oro de inmersión en paladio electrolítico) es otro detalle fundamental. EPIG es un acabado sin níquel que utiliza una capa de paladio debajo del oro. Esta es una opción cada vez más popular para ciertas aplicaciones de alta frecuencia y de unión de cables porque elimina la capa de níquel, que puede ser ligeramente magnética e introducir pérdidas o afectar el rendimiento de circuitos de RF sensibles. También proporciona una superficie muy plana, excelente para la soldabilidad y la unión de alambres de oro.
Estadísticas de Construcción y Rendimiento
Los detalles de fabricación de la PCB refuerzan su orientación de alto rendimiento:
- Dimensiones del tablero:85,6 mm x 99,75 mm con una estrecha tolerancia de +/- 0,15 mm, lo que indica requisitos de ajuste precisos.
- Acumulación:Una construcción de 2 capas con 35 μm (1 oz) de cobre en ambos lados de un núcleo TMM6 de 1,27 mm (50 mil).
- Traza/Espacio:Un mínimo de 4/6 mils, lo que permite un enrutamiento de impedancia controlada.
- Grosor del revestimiento:20 μm mediante revestimiento, lo que garantiza conexiones de orificio pasante robustas y fiables.
- Pruebas:La prueba 100% eléctrica antes del envío garantiza el rendimiento funcional.
Las decisiones de diseño: una mirada más cercana
Las estadísticas de la placa muestran la imagen de un subcircuito enfocado y altamente especializado. contiene23 componentes,41 almohadillas en total(con 25 orificios pasantes y 16 almohadillas SMT),6 vías, y sólo2 redes.
Esta estructura de red simple (un diseño con solo dos redes) es un claro indicador de su propósito. No es un tablero digital complejo y multifuncional. En cambio, es casi seguro que se trata de un componente discreto de RF o microondas, como por ejemplo:
- Un filtro o acoplador:Estos son dispositivos inherentemente de dos puertos (entrada/salida) con un plano de tierra.
- Una etapa de amplificador de potencia:Un transistor amplificador puede tener algunas conexiones de polarización, pero la ruta de RF es fundamentalmente un diseño de "2 redes".
- Un Transformador de Impedancia o Balun:Estas redes coincidentes tienen una topología de conexión simple.
Su cumplimiento con IPC-Class-2 confirma un nivel de confiabilidad adecuado para "productos electrónicos de servicio dedicado", una categoría que se adapta perfectamente a las aplicaciones aeroespaciales, de defensa y comerciales de alta confiabilidad para las que está diseñado TMM6.
Conclusión: una solución diseñada específicamente para la confiabilidad de alta frecuencia
Esta PCB personalizada es un ejemplo convincente de cómo la elección de materiales y el diseño minimalista convergen para crear un producto superior. Al seleccionar Rogers TMM6, el diseñador aprovechó el rendimiento eléctrico de un material relleno de cerámica y al mismo tiempo obtuvo las ventajas mecánicas y de procesamiento de una resina termoestable. Las decisiones de renunciar a la máscara de soldadura y la serigrafía, junto con el uso de un acabado superficial EPIG sin níquel, demuestran un profundo compromiso para preservar la fidelidad de la señal y garantizar la confiabilidad a largo plazo.
Este no es un tablero genérico; Se trata de una solución especialmente diseñada, probablemente destinada a la parte frontal de RF crítica de un satélite, radar o sistema de comunicaciones. Es un testimonio del hecho de que en la electrónica de alta frecuencia, menos realmente puede ser más.
