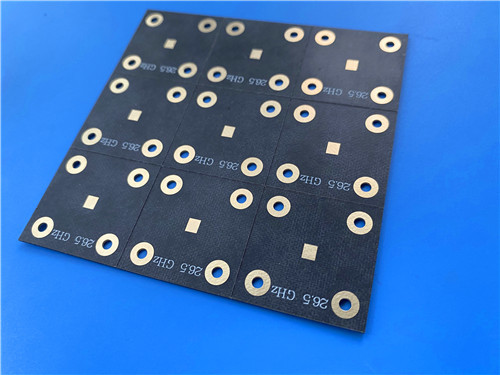

TLX-6 PCB personalizado fabricado con el laminado Taconic TLX-6 de material de 3,5 mil para aplicaciones de antenas y radares de alto volumen

Hoy presento una PCB personalizada construida sobre Taconic TLX-6 —un material de antena de alto volumen diseñado para la fiabilidad en entornos extremos.

Esta PCB personalizada se fabricó utilizando Taconic TLX-6, un laminado de fibra de vidrio de PTFE con una constante dieléctrica baja y estable. Sus excelentes propiedades mecánicas, resistencia a la radiación y un excepcional rendimiento PIM (inferior a -160 dBc) lo hacen ideal para sistemas de radar, comunicaciones móviles y equipos de prueba de microondas. Con 102 componentes y 127 vías, esta es la placa más compleja que hemos presentado.

Puntos Clave

• Material: Taconic TLX-6 — laminado de fibra de vidrio de PTFE
• Beneficio Clave: Excelentes valores PIM (< -160 dBc), resistencia a la radiación, estabilidad dimensionalTamaño de la Placa: 105 mm x 98 mm | Grosor: 0,2 mm (ultrafino)
• Construcción: Doble cara, sin máscara de soldadura en ninguna de las caras, serigrafía blanca en la cara superior
• Diseño: 102 componentes, 127 vías, 2 redes — un diseño de RF denso y complejo
• Calidad: IPC-Clase-2 con pruebas eléctricas al 100 %
• El Desafío: Fiabilidad en Entornos Extremos
• Nuestro cliente requería una placa de RF de alto rendimiento para una aplicación que exigía una fiabilidad excepcional en condiciones severas. El diseño debía soportar vibraciones durante el lanzamiento espacial, exposición a altas temperaturas, radiación en el espacio y entornos extremos en el mar. Además, un excelente rendimiento de Intermodulación Pasiva (PIM) era fundamental.

Se seleccionó TLX-6, un laminado de fibra de vidrio de PTFE de la serie de materiales de antena de alto volumen de Taconic. Aquí le explicamos por qué se eligió:

Excelente Rendimiento PIM Se alcanzaron valores PIM medidos por debajo de -160 dBc, un requisito crítico para sistemas de comunicación sensibles donde la distorsión de intermodulación debe minimizarse.Resistencia a la Radiación y Baja Desgasificación

Estas propiedades son esenciales para aplicaciones espaciales. La NASA ha reconocido el material por sus bajas características de desgasificación, lo que lo hace adecuado para sistemas satelitales y espaciales.
Excelentes Propiedades Mecánicas y Térmicas

Se proporcionó resistencia a la fluencia para PCBs atornilladas a carcasas que experimentan altas vibraciones durante el lanzamiento espacial. También se soportó la exposición a altas temperaturas en módulos de motor.
Dk Bajo y Estable

Se mantuvo una constante dieléctrica estrictamente controlada en un amplio rango de frecuencias, asegurando un rendimiento eléctrico consistente.
Estabilidad Dimensional

Se logró una excelente estabilidad dimensional, incluso cuando se sometió a variaciones extremas de temperatura durante el vuelo o ciclos ambientales.
Baja Absorción de Humedad

Clasificación UL
Especificaciones de la Placa

Característica
Especificación

Dimensiones

Componentes

Se eliminó la máscara de soldadura para evitar cualquier posible pérdida dieléctrica o contribución a la desgasificación, algo crítico para aplicaciones espaciales y aeroespaciales.Serigrafía Blanca (Solo Cara Superior) Se aplicó serigrafía blanca para proporcionar una clara identificación de los componentes.Acabado de Oro por Inmersión Se eligió el oro por inmersión para proporcionar una superficie plana y soldable con una excelente resistencia a la corrosión.Construcción Ultrafina de 0,2 mm

La construcción ultrafina permite diseños ligeros, una ventaja crítica para aplicaciones espaciales y aeroespaciales donde cada gramo cuenta.

Comparación: Cómo se compara TLX-6
Propiedad

TLX-6
FR-4 Estándar

PTFE (Típico)
Rendimiento PIM

< -160 dBc
Pobre

Bueno

R: El material exhibe resistencia a la radiación y baja desgasificación, y ha sido reconocido por la NASA por su idoneidad en entornos espaciales.P: ¿Qué es PIM y por qué es importante?

R: La Intermodulación Pasiva (PIM) es una distorsión generada por no linealidades en componentes pasivos. Un PIM bajo (< -160 dBc) es crítico para sistemas de comunicación sensibles para prevenir interferencias.

• P: ¿Por qué hay 127 vías con solo 2 redes?
• R: El alto número de vías representa extensas estructuras de conexión a tierra y blindaje, creando un plano de tierra bien definido para las señales de RF.
• P: ¿Qué significa "material de antena de alto volumen"?
• R: TLX-6 está diseñado para la producción de alto volumen de antenas y componentes de RF, ofreciendo consistencia y fiabilidad a escala.
• P: ¿Cómo maneja TLX-6 los entornos extremos?

R: El material resiste la fluencia bajo vibración, soporta altas temperaturas, mantiene el rendimiento en entornos de radiación y permanece estable en amplios rangos de temperatura.

Reflexiones Finales

Taconic TLX-6 ofrece un rendimiento PIM, resistencia a la radiación y robustez mecánica excepcionales en un paquete ligero y ultrafino. Cuando su aplicación exige fiabilidad en los entornos más extremos, este material cumple.
¿Tiene en mente un proyecto de radar o antena? Me encantaría saberlo.— Sally
