¿Necesita una placa de alta frecuencia que sea más gruesa de lo habitual pero que al mismo tiempo sea fácil de fabricar? Conoce elWL-CT440PCB ENIG de 30mil.

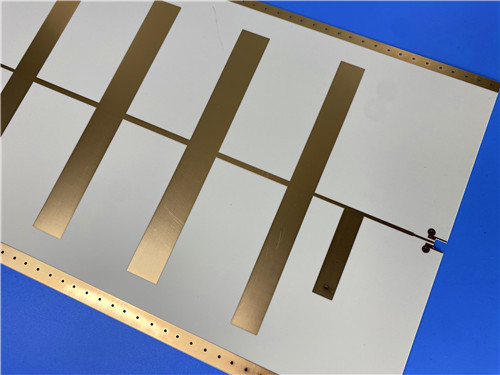

Esta placa de 2 capas (89 mm x 63,5 mm) está construida sobre el WL-CT440 de Wangling, un compuesto cerámico de hidrocarburo termoendurecible que cierra la brecha entre el rendimiento del PTFE y la procesabilidad del FR-4.

Por qué lo quieres:

• Amigable con FR-4:A diferencia de los delicados materiales de PTFE, el WL-CT440 procesa utilizando técnicas de fabricación estándar FR-4. No hay preparación especial a través de. Menor costo, respuesta más rápida.

• Rendimiento de RF sólido:Constante dieléctrica de4.1y factor de disipación de0.004a 10 GHz. Mucho para trabajar con microondas y antena.

• Núcleo grueso:En0,8 mm (30 mil)espesor final, esta placa ofrece una rigidez mecánica que los laminados RF más delgados no pueden igualar.

• Estable como una roca:TCDK de -21 ppm/°C significa que su Dk no variará con la temperatura. CTE muy similar al cobre (X: 14 ppm, Y: 18 ppm).

• Sin máscara, sin serigrafía:Solo laminado desnudo, cobre y ENIG. Limpio y sencillo.

La instantánea de las especificaciones:

• Acumulación:2 capas | Cobre de 35 µm / 0,762 mm (30 mil) WL-CT440 / cobre de 35 µm

• Finalizar:Oro de Inmersión (ENIG)

• Huellas/Agujeros:4/6 mil traza/espacio | Tamaño mínimo del orificio de 0,2 mm (¡apretado!)

• Estadísticas:37 componentes, 49 pads, 31 vías

• Calidad:IPC-Clase-2 | Prueba 100% eléctrica

Propiedades clave:

• Conductividad térmica: 0,66 W/m/K (buena disipación de calor)

• Absorción de humedad: 0,12% (baja)

• Tg alta: >280°C

Mejor para:Equipos aeroespaciales, radares aerotransportados, antenas en fase, comunicaciones por satélite, amplificadores de potencia y sistemas de navegación.

La conclusión:

Si desea un rendimiento de RF similar al PTFE sin los dolores de cabeza de fabricación del PTFE, el WL-CT440 se lo ofrece. Es grueso, estable, de baja pérdida y procesa como el FR-4. Una elección inteligente para aplicaciones aeroespaciales y de microondas.
