TFA294 El laminado revestido de cobre consiste en resina de PTFE y cerámica con núcleo de PCB de 80mil y acabado OSP para RF aeroespacial

October 19, 2026

último caso de la compañía sobre TFA294 El laminado revestido de cobre consiste en resina de PTFE y cerámica con núcleo de PCB de 80mil y acabado OSP para RF aeroespacial

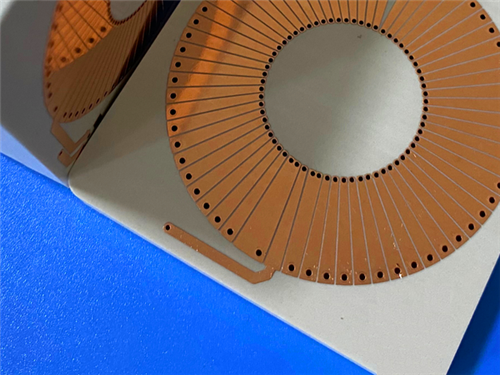

Hola, soy Sally. Hoy estoy mostrando una PCB personalizada construida sobre PTFE Estándar—un sustrato de PTFE relleno de cerámica de grado aeroespacial—con un núcleo grueso de 2.03 mm (80 mil) y un acabado OSP.Esta PCB personalizada se fabricó utilizando TFA294, un sustrato de PTFE relleno de cerámica sin fibra de vidrio con una constante dieléctrica de 2.94 a 10 GHz. Se especificó un núcleo de 80 mil (2.03 mm), lo que resultó en un espesor terminado de 2.1 mm. Se aplicó un acabado OSP (Preservativo Orgánico de Soldabilidad) en lugar del más común ENIG, manteniendo la superficie de cobre desnuda y rentable. El diseño de 2 redes apunta a un componente de RF enfocado, probablemente para comunicaciones por satélite, antenas de phased array o sistemas de radar.



Puntos Clave





Material: TFA294 — PTFE relleno de cerámica, sin fibra de vidrio (Dk 2.94)

  1. Beneficio Clave: Excelente estabilidad de frecuencia, mínima pérdida dieléctrica, fiabilidad de grado aeroespacial
  2. Tamaño de la Placa: 49 mm x 90.3 mm | Espesor Terminado: 2.1 mm (núcleo de 80 mil)
  3. Construcción: Doble cara, no se aplicó máscara de soldadura en ninguna de las caras, no se utilizó serigrafía
  4. Acabado de Superficie: OSP — una alternativa de cobre desnudo y rentable a ENIG
  5. Diseño: 16 componentes, 7 vías, 2 redes — un circuito de RF enfocado
  6. Calidad: Se cumplió IPC-Clase-2 y se realizó una prueba eléctrica del 100%
  7. Nuestro cliente requería una placa de RF que combinara un sustrato grueso de 80 mil con un acabado OSP de cobre desnudo. El espesor probablemente se especificó para rigidez mecánica o características eléctricas específicas, mientras que el acabado OSP se eligió por eficiencia de costos y para evitar las capas metálicas adicionales de ENIG. La aplicación exigía fiabilidad de grado aeroespacial con una mínima pérdida dieléctrica.





Se seleccionó TFA294 de la serie TFA. Aquí está la razón por la que se eligió:



Construcción sin Fibra de Vidrio



La capa dieléctrica estaba compuesta de resina de PTFE y nanocermicas dispersas uniformemente, sin usar tela de fibra de vidrio. Esto eliminó el "efecto de fibra de vidrio", donde los patrones de tejido causan variaciones microscópicas de Dk que degradan la integridad de la señal a altas frecuencias.
Dk Bajo y Estable (2.94 a 10 GHz)



Se logró una excelente estabilidad de frecuencia, con una variación mínima en el rango de operación. El bajo TCDK de -5 ppm/°C aseguró un rendimiento constante de -55 °C a 150 °C.
Excepcional Baja Pérdida (Df = 0.0010 a 10 GHz y 20 GHz)



Se aseguró una mínima atenuación de la señal, incluso a 40 GHz, el factor de disipación se mantuvo en solo 0.0012.
Anisotropía Minimizada



Se minimizó la anisotropía X/Y/Z, y el CTE (18 ppm/°C en los ejes X/Y) se igualó estrechamente con la lámina de cobre para orificios pasantes metalizados fiables.
Baja Absorción de Humedad (0.03%)



Se evitó la deriva del rendimiento en entornos húmedos.
Clasificación UL 94-V0



Se confirmó la resistencia a la llama para aplicaciones críticas de seguridad.
Especificaciones de la Placa



último caso de la compañía sobre TFA294 El laminado revestido de cobre consiste en resina de PTFE y cerámica con núcleo de PCB de 80mil y acabado OSP para RF aeroespacial  0



Característica

Especificación Dimensiones
49 mm x 90.3 mm (±0.15 mm) Apilamiento
35 µm Cu / 2.03 mm TFA294 / 35 µm Cu Espesor Terminado
2.1 mm Pista/Espacio
6/7 mils Tamaño Mínimo de Agujero
0.35 mm Acabado de Superficie
OSP Máscara de Soldadura
Ninguna (ambas caras) Serigrafía
Ninguna Pruebas
Eléctricas al 100% Estándar
IPC-Clase-2 Estadísticas de Diseño



Métrica

Valor Dk @ 10 GHz
16 Pads Totales
31 (18 pasantes, 13 SMT) Vías
7 Redes
2 El diseño de 2 redes indica un subcircuito de RF enfocado, probablemente una red de filtro, acoplador o alimentación de antena. El núcleo de 80 mil es inusualmente grueso para una placa de 2 capas y sugiere requisitos mecánicos o eléctricos específicos.



Acabado de Superficie OSP



OSP se eligió como un acabado de cobre desnudo rentable. A diferencia de ENIG, no se aplicaron capas de níquel u oro, manteniendo la superficie simple y evitando cualquier posible contribución magnética o de pérdida de metales adicionales. OSP protege el cobre durante el almacenamiento y la soldadura, dejando la superficie esencialmente desnuda.

Sin Máscara de Soldadura (Ambas Caras)



Se eliminó la máscara de soldadura para evitar cualquier posible pérdida dieléctrica o variación de impedancia a frecuencias de microondas.
Sin Serigrafía



Se omitió la serigrafía para mantener la placa limpia y optimizar el rendimiento de RF.
Núcleo Grueso de 80 mil



El núcleo grueso se especificó para rigidez mecánica o características eléctricas específicas; TFA294 está disponible en una gama de espesores para satisfacer diversas necesidades de diseño.
Propiedades del TFA294



último caso de la compañía sobre TFA294 El laminado revestido de cobre consiste en resina de PTFE y cerámica con núcleo de PCB de 80mil y acabado OSP para RF aeroespacial  1



Propiedad

TFA294 Dk @ 10 GHz
2.94 2.2–3.5
0.001 0.001–0.003
0.001 0.001–0.003
0.0012 Varía
-5 ppm/°C CTE (X/Y/Z)
18/18/32 ppm/°C Conductividad Térmica
0.59 W/mK Absorción de Humedad
0.03% Inflamabilidad
UL 94-V0 Por qué esto importa:



TFA294 ofrece un rendimiento de pérdida excepcional que se mantiene estable incluso a 40 GHz, con un TCDK de solo -5 ppm/°C. Su construcción sin fibra de vidrio garantiza una uniformidad de Dk superior en comparación con los materiales de PTFE tejido.Comparación: Cómo se compara el TFA294





Propiedad

TFA294 PTFE Estándar FR-4 Fibra de Vidrio
No Generalmente Sí Dk @ 10 GHz
2.94 2.2–3.5 4.0–4.5 Df @ 10 GHz
0.001 0.001–0.003 0.02–0.03 Df @ 40 GHz
0.0012 Varía Anisotropía TCDK
-5 ppm/°C -50 a -150 Varía Anisotropía
Minimizada Presente Por qué esto importa: Por qué esto importa:



TFA294 ofrece una pérdida extremadamente baja y estable en un amplio rango de frecuencia, con mínima anisotropía y excelente estabilidad térmica, ideal para aplicaciones aeroespaciales y de alta frecuencia.Aplicaciones Ideales





Con su baja pérdida, Dk estable y fiabilidad de grado aeroespacial, este diseño está especialmente diseñado para:

Equipos aeroespaciales, espaciales, equipos en cabina y aeronaves

  1. Microondas, antenas y antenas sensibles a la fase
  2. Radares de alerta temprana y radares aerotransportados
  3. Antenas de phased array y redes de formación de haz
  4. Comunicaciones y navegación por satélite
  5. Amplificadores de potencia
  6. P: ¿Por qué se eligió OSP en lugar de ENIG?







R: Se eligió OSP por eficiencia de costos y para mantener la superficie de cobre esencialmente desnuda. No se aplicaron capas de níquel u oro, evitando cualquier posible contribución magnética o de pérdida de metales adicionales.
P: ¿Por qué se especificó un núcleo de 80 mil (2.03 mm)?



R: El núcleo grueso probablemente se especificó para rigidez mecánica o características eléctricas específicas. TFA294 está disponible en una gama de espesores para satisfacer diversas necesidades de diseño.
P: ¿Qué diferencia al TFA294 del PTFE estándar?



R: TFA294 no utiliza refuerzo de fibra de vidrio; el dieléctrico está compuesto de resina de PTFE y nanocermicas. Esto elimina el efecto de fibra de vidrio y proporciona una uniformidad de Dk y una estabilidad de frecuencia superiores.
P: ¿Cómo se comporta el TFA294 a frecuencias más altas?



R: Excepcionalmente bien. El factor de disipación se mantiene en 0.0010 incluso a 20 GHz y solo aumenta a 0.0012 a 40 GHz, con un TCDK de solo -5 ppm/°C.
P: ¿Por qué no se aplicó máscara de soldadura ni serigrafía?



R: Ambos se eliminaron para evitar cualquier posible pérdida dieléctrica o interferencia con el rendimiento de RF, lo cual es crítico para circuitos de microondas sensibles.
P: ¿Es este material adecuado para aplicaciones espaciales?



R: Sí. TFA294 se describe como un material de grado aeroespacial con baja absorción de humedad y clasificación UL 94-V0, lo que lo hace adecuado para entornos espaciales y aeroespaciales.
Pensamientos Finales





TFA294 ofrece un rendimiento excepcional de baja pérdida en un amplio rango de frecuencia, con una construcción sin fibra de vidrio que garantiza una consistencia de señal superior. Combinado con el acabado OSP rentable y el núcleo grueso de 80 mil, esta placa está especialmente diseñada para aplicaciones aeroespaciales y de RF exigentes.

¿Tienes en mente un proyecto aeroespacial de alta frecuencia? ¡Me encantaría saber de él!
