TMM10i de alta densidad para diseños de RF compactos

July 27, 2026

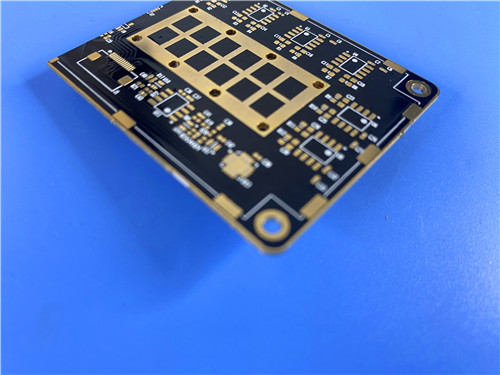

último caso de la compañía sobre TMM10i de alta densidad para diseños de RF compactos

Estudio de caso de PCB personalizado: TMM10i de alta densidad para diseños de RF compactos





Hola, soy Sally. Hoy voy a mostrar un PCB personalizado que aborda un desafío común de diseño de RF: encajar circuitos de alto rendimiento en un espacio compacto.





Este PCB personalizado utiliza Rogers TMM10i, un material de microondas termoestable de alta constante dieléctrica (Dk 9.80), para lograr una reducción significativa del tamaño de la placa mientras se mantiene un excelente rendimiento de RF.Es ideal para comunicaciones compactas por satélite., GPS, y aplicaciones de filtro donde el espacio es una prima.





Las cosas que hay que aprender



Material: Rogers TMM10i termoestable cerámico lleno con Dk de 9.80



Beneficio clave: alta Dk permite geometrías de circuito más pequeñas



Tamaño del tablero: 104,8 mm x 99,01 mm, 0,8 mm de espesor



Construcción: doble cara con máscara de soldadura negra en ambos lados, serigrafía blanca en ambos lados



Característica especial: Revestimiento de los bordes para el blindaje o la conectividad de tablero a tablero



Calidad: IPC-clase 2 con ensayo eléctrico al 100%







El desafío: espacio sin compromiso

Nuestro cliente necesitaba una placa de RF que pudiera ofrecer un excelente rendimiento eléctrico en una huella relativamente pequeña.El requisito clave era lograr las características del circuito deseadas sin aumentar el tamaño de la placaLos materiales de RF estándar simplemente no podían proporcionar el rendimiento necesario en el espacio disponible.





Las demás:

Elegimos el Rogers TMM10i, un material termodinámico cerámico lleno de microondas.



Constante dieléctrica alta (Dk = 9,80 ± 0,245 a 10 GHz)
Esta es la característica destacada del material. Un Dk más alto permite geometrías de circuito significativamente más pequeñas, lo que significa más funcionalidad en el mismo área de la placa.Esto se traduce en filtros compactos, acopladores y redes de coincidencia que de otro modo requerirían placas mucho más grandes.



Baja pérdida (Df = 0,0020 a 10 GHz)
A pesar de su alta Dk, TMM10i mantiene un factor de disipación bajo, lo que garantiza una atenuación mínima de la señal, crítica para aplicaciones sensibles de RF.



Gestión térmica (0,76 W/mK)
La conductividad térmica del material ayuda a disipar el calor de los amplificadores de potencia y otros componentes de alta potencia, prolongando la vida útil del dispositivo y asegurando un funcionamiento confiable.



Estabilidad termostática
A diferencia de los materiales de PTFE, TMM10i resiste el flujo de flujo y el flujo de frío.



Ventajas del procesamiento
El material no requiere tratamiento con naptanato de sodio antes del revestimiento sin electro, lo que simplifica la fabricación y reduce los costos.







Especificaciones del tablero

Características Especificación
Las dimensiones 104.8 mm x 99,01 mm (± 0,15 mm)
Número de capas De doble cara
El acoplamiento Se aplican las siguientes medidas:
espesor terminado 0.8 mm
Rastreamiento/espacio 6/9 de mil
Tamaño del agujero min 0.4 mm
Finalización de la superficie Enig
Máscara de soldadura Negro (ambos lados)
Peluquería Blanco (ambos lados)
Revestimiento de los bordes - ¿ Qué?
Pruebas 100% eléctrico
Estándar Clasificación IPC-2





Estadísticas de diseño

El método métrico Valor
Componentes 19
Total de almohadillas 52
Pads a través del agujero 38
Las almohadillas SMT superiores 14
Vías 18
Las redes 2



El diseño de 2 redes indica un subcircuito de RF especializado, probablemente un filtro, acoplador o etapa de amplificador de potencia.El alto número de agujeros sugiere componentes que requieren resistencia mecánica y conexiones confiables.





Comparación: Cómo TMM10i se acumula

Propiedad Las demás: Norma FR-4 PTFE (típico)
Dk en 10 GHz 9.80 4.0-4. ¿Qué quieres decir?5 2.2-3.5
Df en 10 GHz 0.0020 0.02-0. ¿Qué quieres decir?03 0.001-0. ¿Qué quieres decir?003
Conductividad térmica 0.76 W/mK 0.3 W/mK 0.2-0.4 W/mK
CTE (X/Y) Se aplican las siguientes medidas: 14 a 17 ppm/K 17-25 ppm/K
Resistencia a las inundaciones Es excelente. Es bueno. Los pobres.
Tamaño del circuito Compacto Más grande Mediano



Por qué esto es importante: TMM10i ofrece el Dk más alto entre los sustratos de RF comunes, lo que permite las geometrías de circuitos más pequeñas.,manteniendo bajas pérdidas.





Aplicaciones ideales

Con su combinación de alta Dk, baja pérdida y estabilidad termoestable, este diseño está diseñado específicamente para:



  • Circuitos de RF y microondas que requieren diseños compactos
  • Amplificadores y combinadores de potencia en los que la gestión térmica sea importante
  • Filtros y acopladores con geometrías más pequeñas
  • Sistemas de comunicación por satélite en los que el espacio es una ventaja
  • GPS y antenas de parche que requieren un control preciso de la impedancia
  • Los probadores de chips que necesitan un rendimiento constante y fiable





P: ¿Por qué elegir TMM10i sobre otros materiales con alto contenido de Dk?

R: TMM10i ofrece un excelente rendimiento eléctrico combinado con estabilidad termoestable.y no requiere un pretratamiento especial antes de la chapa.





P: ¿Qué hace que un material con alto contenido de Dk sea beneficioso?
R: Una Dk más alta permite una longitud de onda más pequeña dentro del sustrato, lo que significa líneas de transmisión más cortas y componentes pasivos más pequeños.Esto se traduce en diseños de PCB más compactos sin sacrificar el rendimiento.





P: ¿Por qué usar el acabado de superficie ENIG?
R: ENIG proporciona una superficie plana y soldable con una excelente resistencia a la corrosión. Es ideal para componentes SMT de tono fino y ofrece una buena vida útil.





P: ¿Cuál es el propósito del revestimiento de bordes?
R: El revestimiento de borde proporciona varios beneficios: mejor blindaje EMI, resistencia mecánica y rutas de conexión a tierra adicionales. También se puede usar para interconexiones de placa a placa en diseños de módulos.





P: ¿Por qué es importante que la ETC coincida con el cobre?
R: Cuando la CTE no coincide, el ciclo de temperatura causa tensión en la interfaz cobre-substrato, lo que puede conducir a agujeros perforados con chapa agrietados o fallidos.La combinación de CTE y cobre garantiza la fiabilidad a largo plazo.





P: ¿Es fácil procesar el TMM10i?
R: Sí. A diferencia de los materiales PTFE, TMM10i no requiere tratamiento con naptanato de sodio antes del recubrimiento sin electro. Se pueden utilizar todos los procesos de fabricación de PCB estándar.





Pensamientos finales

La alta constante dieléctrica del TMM10i permite una reducción significativa del tamaño de la placa manteniendo un excelente rendimiento de RF.Es una opción ideal para aplicaciones de RF exigentes donde el espacio es un premio.
