Una PCB RF sin máscara de grado aeroespacial con PTFE relleno de cerámica

2026-06-25

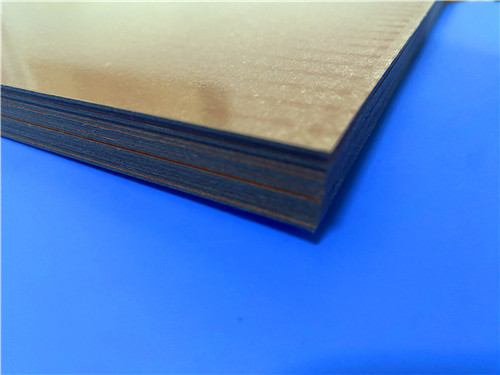

último caso de la empresa sobre Una PCB RF sin máscara de grado aeroespacial con PTFE relleno de cerámica

En el exigente mundo de la electrónica aeroespacial y de defensa, la ciencia de los materiales no es sólo un facilitador, sino la piedra angular del rendimiento.diseño de PCB personalizadoque empuja los límites de la ingeniería de alta frecuencia aprovechando un soporte avanzado de PTFE lleno de cerámica.subraya un enfoque incesante en la integridad y fiabilidad de la señal.



El resumen: una potencia compacta para aplicaciones críticas

Este proyecto consistió en el diseño y fabricación de una placa de circuito impreso rígido de dos capas con objetivos de rendimiento muy específicos.Sin embargo, está construido para manejar algunas de las aplicaciones más exigentes en la industria aeroespacial., radar y comunicaciones por satélite.



Descifrar la lista de materiales: el "por qué" detrás del "qué"

Las especificaciones revelan un diseño donde cada elección es intencional, priorizando el rendimiento eléctrico por encima de todo lo demás.



El sustrato: TFA294 PTFE cerámico

El corazón de este PCB es el material dieléctrico TFA294, un miembro de la serie TFA.es un compuesto sofisticado en el que la resina de PTFE se llena con un gran volumen de uniformeEste método innovador de construcción ofrece varias ventajas profundas.



El beneficio más crítico es la eliminación del "efecto de fibra de vidrio".el tejido del vidrio puede crear variaciones microscópicas en la constante dieléctrica (Dk)En frecuencias muy altas, estas variaciones pueden afectar la consistencia de fase y la integridad de la señal.la serie TFA proporciona una uniformidad excepcional de Dk y una anisotropía mínima X/Y/ZEsto es crítico para aplicaciones sensibles como antenas de matriz en fase y redes de formación de haz.crucial para la atenuación mínima de la señal en los circuitos de RF y microondas.



Una filosofía de diseño minimalista: sin máscara de soldadura, sin serigrafía

La ausencia de máscara de soldadura y serigrafía en ambos lados de la placa es la característica más llamativa.:

  1. Integridad de la señal final:La máscara de soldadura, aunque proporciona protección, es una capa dieléctrica añadida con sus propias características de pérdida e impedancia.Eliminarlo asegura que la señal sólo interactúe con el sustrato TFA294 de alto rendimiento y los rastros de cobre, creando una trayectoria de transmisión más predecible y de baja pérdida.
  2. Capacidad de alta tensión/potencia:La ausencia de una capa dieléctrica también puede ser beneficiosa en diseños con potenciales de alto voltaje o RF de alta potencia, donde la ruptura de la máscara de soldadura podría ser una preocupación.
  3. Fabricación simplificada para el rendimiento:Al omitir estas capas no funcionales, el proceso de fabricación se agiliza, reduciendo los posibles puntos de falla y centrándose completamente en la geometría crítica del conductor.







Estadísticas de la construcción y del rendimiento

Los detalles de fabricación del PCB refuerzan su diseño de precisión y orientado al rendimiento:

  • Dimensiones del tablero:97.53 mm x 100.28 mm con una tolerancia estrecha de +/- 0.15 mm, lo que indica un requisito de ajuste mecánico preciso y alineación en un sistema más grande.
  • El acoplamiento:Una construcción de 2 capas con 35 μm (1 oz) de cobre a ambos lados de un núcleo TFA294 de 1,016 mm (40 mil).
  • Rastreamiento / Espacio:Un mínimo de tono fino de 4/6 mil permite una ruta densa y controlada de impedancia dentro del área de la placa.
  • El acabado de la superficie:El oro de inmersión (ENIG) proporciona una superficie excelente, plana y soldable para las 14 almohadillas SMT de la parte superior, lo que garantiza uniones de soldadura confiables para componentes sensibles.
  • Pruebas:Una prueba eléctrica al 100% antes del envío es un paso obligatorio para garantizar que el diseño cuidadoso y los materiales especializados se traducen en un producto totalmente funcional.









Las decisiones de diseño: una mirada más cercana

El análisis de la estructura de los componentes y de la red revela un subsistema concentrado y de alto rendimiento.21 componentes, un número modesto que incluye18 almohadillas de agujeroy14 almohadillas SMT. La presencia de13 víasEl hecho de que la placa sólo tiene2 redesEsta gran simplicidad no es una limitación sino una pista directa para su aplicación.



Un diseño con solo dos redes es altamente especializado. Es probable que sea un subcircuito de alta potencia o alta frecuencia, como:

  • Un acoplador o filtro de RF:Estos dispositivos a menudo tienen muy pocas conexiones (entrada, salida y tierra).
  • Una subsección de un amplificador de potencia (PA):Un amplificador basado en transistores puede tener algunas redes de sesgo de CC, pero es fundamentalmente una ruta de RF "2-net".
  • Una red de alimentación de la antena:Un balun o un simple transformador de impedancia tendría una estructura similar.





Su aceptación de la norma IPC-Clase-2 es significativa.La clase 2 representa un "producto electrónico de servicio dedicado" con un alto nivel de fiabilidad., que a menudo es el punto óptimo para los subensambles aeroespaciales y de defensa donde el rendimiento y la rentabilidad son críticos.





Conclusión: Una clase magistral en diseño específico para aplicaciones

Este PCB personalizado es un ejemplo perfecto de cómo la selección de materiales, junto con una filosofía de diseño minimalista, ofrece un rendimiento inigualable para una aplicación específica.Al elegir el material TFA294 de grado aeroespacial, el diseñador aseguró una base óptima para el rendimiento de alta frecuencia, libre de las anomalías de los materiales tradicionales de vidrio tejido.La decisión de omitir la máscara de soldadura y la serigrafía es un testimonio de la profunda comprensión del diseñador de cómo minimizar las pérdidas de parásitos y preservar la fidelidad de la señal en las frecuencias de microondas.



Esta placa no es un producto genérico; es una solución especialmente diseñada para sobresalir en el duro y exigente entorno de los sistemas aeroespaciales y de radar.Componente sin pretensiones que juega un papel crítico en el mayor, sistemas sofisticados sirve como un verdadero reflejo del poder de la ingeniería intencional.
