Una PCB de alta frecuencia Wangling TP440 de 2 capas para aplicaciones de antenas miniaturizadas

Una PCB de alta frecuencia Wangling TP440 de 2 capas para aplicaciones de antenas miniaturizadas

Introducción

En el mundo del diseño de RF y microondas, la selección de materiales es posiblemente la decisión más crítica que puede tomar un ingeniero. Para aplicaciones que exigen constantes dieléctricas específicas, estabilidad excepcional y confiabilidad en ambientes hostiles, los materiales FR-4 estándar simplemente no serán suficientes. Este estudio de caso examina una PCB personalizada construida con material Wangling TP440, un termoplástico de alta frecuencia único con una constante dieléctrica (Dk) de 4,4, diseñado para aplicaciones de antena exigentes. Esta placa ilustra las capacidades de la serie TP, en particular su capacidad para permitir la miniaturización de circuitos sin sacrificar el rendimiento.

Descripción general del proyecto y especificaciones técnicas

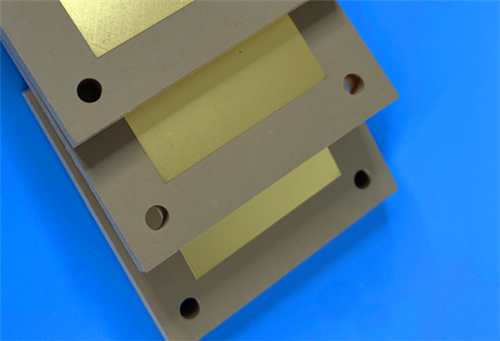

Este proyecto implicó el diseño de una PCB rígida compacta de 2 capas que mide 67,5 mm x 58,6 mm. El tablero se caracteriza por su diseño minimalista, con sólo 11 componentes, 19 pads y una sola red, lo que subraya la naturaleza altamente especializada de su función. La sencillez del diseño es testimonio de la eficacia del material elegido; Las propiedades inherentes del núcleo TP440 permiten un circuito sencillo pero de alto rendimiento.

Los detalles completos de la construcción son los siguientes:

• Material base: Wangling TP440 (un compuesto de resina de óxido de polifenileno relleno de cerámica).
• Número de capas: PCB rígido de 2 capas.
• Dimensiones de la placa: 67,5 mm x 58,6 mm, +/- 0,15 mm.
• Traza/espacio mínimo: 6/8 mils.
• Tamaño mínimo del orificio: 0,3 mm.
• Vías ciegas: No.
• Grosor del tablero acabado: 0,6 mm.
• Peso de Cu terminado: capas exteriores de 1 oz (35 μm).
• Vía Espesor del revestimiento: 20 μm.
• Acabado Superficial: Oro de Inmersión (ENIG).
• Serigrafía y máscara de soldadura: Ninguna.
• Estándar de Calidad: IPC-Clase-2.
• Prueba 100% eléctrica: utilizada antes del envío.

El material central: Wangling TP440

El rendimiento de la PCB depende de su material central, Wangling TP440. Este material forma parte de una serie única de termoplásticos de alta frecuencia que lo diferencian de los sustratos de PCB convencionales. A diferencia de los materiales estándar reforzados con fibra de vidrio, la capa dieléctrica del TP440 está compuesta por una mezcla precisa de cerámica y resina PPO.

La característica definitoria de la serie Wangling TP es su constante dieléctrica ajustable (Dk). Al ajustar la proporción de cerámica a resina PPO, el Dk se puede personalizar dentro de un rango de 3 a 25. Se especifica que la variante TP440 tiene un Dk de 4,4 ± 0,09 y un factor de disipación (Df) bajo de 0,0010 a 10 GHz, lo que garantiza una pérdida mínima de señal en altas frecuencias. Este Dk preciso y estable y una pérdida ultrabaja son cruciales para aplicaciones donde la integridad de la señal es primordial.

Ventajas clave para aplicaciones exigentes

la elección deMaterial TP440 para esta PCBfue impulsado por varios requisitos clave típicos de los sistemas de antena avanzados:

Miniaturización: para una frecuencia determinada, el tamaño físico de un elemento de circuito, como una antena de parche, es inversamente proporcional a la raíz cuadrada de la constante dieléctrica. Un Dk más alto permite un diseño de antena significativamente más pequeño. El Dk de 4,4 del TP440 permite un factor de forma más compacto en comparación con los materiales estándar (como el FR-4 con un Dk de ~4,3-4,5) al tiempo que mantiene un rendimiento superior de alta frecuencia.

Estabilidad de alta frecuencia: el material TP mantiene su baja pérdida dieléctrica en un amplio rango de frecuencia, hasta 10 GHz y más. Esta estabilidad es esencial para un rendimiento constante en aplicaciones como GPS, comunicaciones por satélite y otros sistemas de RF.

Resiliencia ambiental: la placa está diseñada para brindar confiabilidad en ambientes extremos. El material TP440 cuenta con un rango de funcionamiento a largo plazo de -100 °C a +150 °C, lo que lo hace adecuado para aplicaciones aeroespaciales, militares y otras aplicaciones al aire libre. También es resistente a la radiación y presenta una baja desgasificación, una propiedad crítica para ambientes de vacío.

Maquinabilidad superior: si bien ofrece un rendimiento comparable o mejor que los frágiles sustratos cerámicos, el material TP es mucho más fácil de mecanizar. Se puede procesar utilizando métodos estándar como perforación, grabado y corte, evitando la manipulación costosa y compleja que requiere la cerámica.

Diseño para Manufactura (DFM) y Confiabilidad

Esta PCB fue fabricada con estrictas medidas de control de calidad. El proceso de fabricación cumplió con el estándar IPC-Clase-2, lo que garantiza una alta confiabilidad en entornos comerciales e industriales. Es probable que la decisión de omitir máscaras de soldadura y serigrafías evite cualquier interrupción en la ruta de la señal de alta frecuencia o restricciones de tamaño, una práctica común en diseños de RF minimalistas. El uso del acabado superficial Immersion Gold (ENIG) proporciona una superficie plana y soldable con excelente resistencia a la corrosión y baja resistencia al contacto, ideal para aplicaciones de RF. Para garantizar la funcionalidad, la placa se sometió a una prueba 100% eléctrica antes del envío.

Conclusión

Este diseño de PCB personalizado es un excelente ejemplo de cómo aprovechar materiales avanzados como Wangling TP440 permite a los ingenieros superar los límites del diseño de circuitos de alta frecuencia. Al utilizar un material con una constante dieléctrica estable y de baja pérdida y una resistencia ambiental extrema, esta PCB compacta está preparada para su uso en aplicaciones críticas como antenas GPS, sistemas de navegación Beidou, electrónica basada en misiles y antenas miniaturizadas. El éxito de este proyecto resalta la importancia de seleccionar el sustrato adecuado para enfrentar los desafíos únicos de la ingeniería de RF y microondas.
