PCB Híbrido RO3003 de 4 Capas con Enrutamiento de Profundidad Controlada

Este estudio de caso examina unaPCB híbrido de 4 capasque combinaLos demás elementos de la listalaminado de alta frecuencia conTg170 FR-4. ¿Qué es eso?El diseño demuestra un enfoque estratégico para la fabricación de circuitos de RF utilizando materiales de primera calidad solo cuando el rendimiento de alta frecuencia es crítico,mientras se aprovecha el FR-4 rentable para funciones estructurales y de baja frecuencia.

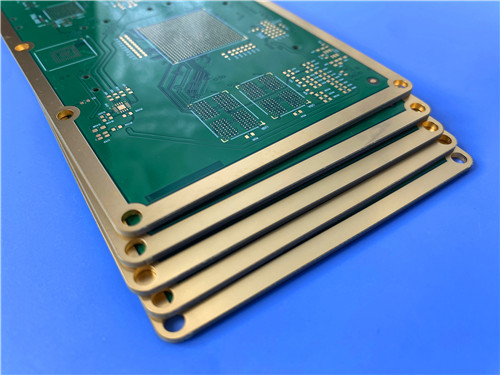

Esto es unPCB híbrido de 4 capas que utiliza 10 mil Rogers RO3003La placa mide 127 mm x 97 mm con un grosor laminado de 0,694 mm.Cuenta con un enrutamiento controlado de profundidad de L2 a L4 (sin revestimiento)Se produjeron cinco diseños, una pieza cada uno.

Las cosas que hay que aprender

1. Construcción híbrida: RO3003 + Tg170 FR-4 combina el rendimiento de alta frecuencia con la eficiencia de costos
2. Estrategia de materiales: RO3003 maneja señales de RF; FR-4 proporciona soporte estructural y enrutamiento de baja frecuencia
3. Proceso especial: el enrutamiento controlado por profundidad (L2L4) crea cavidades o características precisas sin penetración completa
4. Especificaciones: 10 mil RO3003, 1 oz de cobre por capa, acabado ENIG, espesor laminado de 0,694 mm
5. Producción: 5 diseños, 1 pieza cada uno, dimensiones 127 mm x 97 mm

¿Por qué el híbrido RO3003 + FR-4?

El enfoque híbrido aborda una compensación fundamental entre costos y rendimiento en el diseño de PCB RF.

RO3003: El especialista en alta frecuencia

RO3003 es un laminado PTFE lleno de cerámica diseñado para aplicaciones de RF y microondas hasta 40 GHz. Sus propiedades clave incluyen:

1. Constante dieléctrica (Dk): 3,00 ± 0,04 a 10 GHz
2. Factor de disipación (Df): 0,0010 a 10 GHz ¢ pérdida de señal extremadamente baja
3. CTE: 17 ppm/°C (X), 16 ppm/°C (Y), 25 ppm/°C (Z) ‡ combinado con cobre para orificios de recubrimiento confiables
4. Coeficiente térmico de Dk: -3 ppm/°C ‡ deriva mínima de la constante dieléctrica sobre la temperatura

RO3003 elimina el cambio de paso en Dk que ocurre cerca de la temperatura ambiente con materiales de vidrio PTFE estándar, lo que lo hace ideal para radar automotriz (77 GHz), ADAS e infraestructura 5G mmWave.

Tg170 FR-4: El caballo de trabajo rentable

1. FR-4 con una temperatura de transición de vidrio (Tg) de 170 °C proporciona:
2. Apoyo mecánico confiable para la acumulación general
3. Enrutamiento rentable para señales de potencia, tierra y baja frecuencia
4. Excelente estabilidad dimensional y fiabilidad del orificio
5. Compatibilidad con el procesamiento de PCB estándar

La ventaja del híbrido

Al utilizar RO3003 solo para la capa de señal de alta frecuencia y FR-4 para las capas de soporte, los diseñadores logran:

1. Rendimiento: las señales de RF viajan a través de RO3003 de baja pérdida
2. Reducción de costos: Se reduce al mínimo el material de alta frecuencia costoso
3. Integridad mecánica: FR-4 proporciona rigidez estructural

Este enfoque es común en módulos de radar automotriz, antenas de estaciones base 5G y terminales de comunicación por satélite.

Enrutamiento controlado por profundidad (L2L4)

Esta tarjeta cuenta con enrutamiento controlado de profundidad de la capa 2 a la capa 4, que es un proceso sin revestimiento.

¿Qué es el enrutamiento de profundidad controlada?

A diferencia de la perforación de agujero estándar que penetra toda la tabla, el enrutamiento controlado por profundidad elimina el material a una profundidad programada con precisión dentro de la pila.

1. Crear cavidades para integrar componentes
2. Exponer las capas internas de cobre para la conexión a tierra o el contacto térmico
3. Forma de transiciones de impedancia controlada entre diferentes medios dieléctricos
4. Eliminar los efectos no deseados en las vías de alta velocidad

Consideraciones clave en el diseño

El éxito del enrutamiento de profundidad controlada requiere una atención cuidadosa a:

Planificación de la acumulación:El espesor constante del prepreg (tolerancia ± 10 μm) y la colocación de capas de transición de señal crítica en capas centrales (que tienen tolerancias de espesor más estrictas) mejoran la precisión del taladro.

Referenciación del eje Z:Los métodos más confiables utilizan el control de profundidad basado en la superficie, donde la máquina detecta la superficie real del PCB antes del mecanizado, o el mapeo de la superficie con enrutamiento adaptativo para requisitos más estrictos.

Tolerancia de profundidad:La tolerancia de profundidad estándar de la industria es típicamente de ±50 μm (±2 mil), con fabricantes avanzados que logran ±25 μm (±1 mil).

Dimensión de control:Cuando se especifiquen las características de control de profundidad, una dimensión debe identificarse como de control (normalmente profundidad de cavidad terminada), y la otra debe marcarse como referencia para evitar tolerancias conflictivas.

¿Por qué no planeado?

El control de profundidad de las rutas sin revestimiento significa que las paredes de la cavidad y el suelo no están metalizados.Esto es adecuado cuando la característica es puramente mecánica (espacio libre de los componentes) o cuando el cobre expuesto en el suelo de la cavidad debe permanecer accesible para la conexión a tierra o el contacto térmico.

P: ¿Qué es un PCB híbrido?
R: Un PCB híbrido combina diferentes materiales laminados en una sola pila para optimizar el rendimiento y el costo.mientras que el estándar FR-4 maneja la energía, tierra y funciones de baja frecuencia.

P: ¿Por qué utilizar RO3003 en lugar de FR-4 para la capa RF?
R: FR-4 tiene una alta pérdida dieléctrica en frecuencias de microondas (Df ~ 0,012 a 10 GHz), causando una atenuación significativa de la señal.haciendo que sea esencial para un rendimiento fiable de alta frecuencia.

P: ¿Qué significa "enrutamiento controlado en profundidad"?
R: Es un proceso CNC en el que la herramienta de corte penetra a una profundidad programada con precisión dentro de la PCB, en lugar de a través de toda la placa.y exponiendo las capas internas.

P: ¿Cuál es la tolerancia de profundidad típica para este proceso?
R: La tolerancia estándar de la industria es de ±50 μm (±2 mil). Los fabricantes avanzados que utilizan el control de profundidad basado en la superficie y el enrutamiento adaptativo pueden alcanzar ±25 μm (±1 mil).

P: ¿Por qué el enrutamiento no está revestido?
R: El enrutamiento no revestido se utiliza cuando la característica no requiere conectividad eléctrica, como cavidades libres de componentes o acceso a cobre expuesto para la conexión a tierra.El revestimiento añadiría pasos innecesarios del proceso y costos.

P: ¿Cuáles son las aplicaciones típicas de los PCB híbridos RO3003?
R: Radar automotriz (77 GHz), sensores ADAS, infraestructura 5G de onda mm, terminales de comunicación por satélite y equipos de ensayo de alta frecuencia.

P: ¿Cómo maneja la junta la discrepancia de CTE entre RO3003 y FR-4?
R: El desajuste de CTE se gestiona a través de un diseño de apilamiento simétrico, materiales de unión compatibles (como el prepreg Rogers 2929) y perfiles de laminación optimizados.El control cuidadoso del proceso evita la deformación y la delaminación.

Pensamientos finales

Este PCB híbrido RO3003 de 4 capas demuestra un enfoque maduro para el diseño de RF: usar el material correcto para la función correcta.Combinando el rendimiento excepcional de alta frecuencia del RO3003 con la rentabilidad y resistencia mecánica del FR-4La inclusión de una ruta de control de profundidad añade otra capa de sofisticación.permitir características internas precisas sin comprometer la integridad del tablero.
