Introducción
En las aplicaciones más exigentes de alta frecuencia y ondas milimétricas, donde la integridad de la señal, la pérdida mínima de inserción,y el rendimiento eléctrico consistente son primordiales la selección del material se convierte en la decisión de diseño más crítica. Rogers RT/duroid® 5880 representa el estándar de oro en laminados a base de PTFE con pérdidas ultrabajas,que ofrece la menor pérdida eléctrica entre los materiales PTFE reforzados, manteniendo una uniformidad constante dieléctrica excepcional.
diseñado para aplicaciones de circuitos de línea de rayas y microrramas más exigentes,RT microfibras de vidrio orientadas al azar del duroide 5880 dan como resultado una excepcional uniformidad de la constante dieléctrica tanto de un panel a otro como en un amplio rango de frecuenciasSu factor de disipación extremadamente bajo extiende la utilidad del material a la banda Ku, las frecuencias de onda milimétrica, y más allá, haciéndolo una opción confiable para la industria aeroespacial, de defensa,y sistemas avanzados de comunicaciones.
Este artículo proporciona una visión general completa de las propiedades del laminado RT/duroid 5880, un ejemplo detallado de diseño de PCB de 2 capas e información clave sobre los recursos para ingenieros y profesionales de la contratación.
![]()

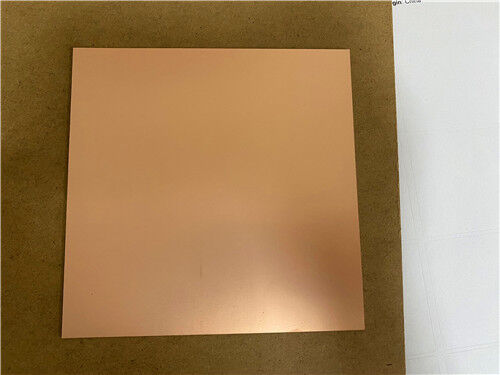

¿Qué es el laminado Rogers RT/duroide 5880?
Rogers RT/duroid 5880 es un compuesto de PTFE (politetrafluoroetileno) reforzado con microfibra de vidrio diseñado específicamente para aplicaciones de circuitos de alta frecuencia.A diferencia de los materiales PTFE reforzados con fibra de vidrio tejida, RT/duroid 5880 utiliza microfibras orientadas al azar, que eliminan la anisotropía constante dieléctrica y la no uniformidad que pueden ocurrir con refuerzos tejidos.
Esta construcción única da como resultado:
Propiedades eléctricas isotrópicas Consistente Dk independientemente de la orientación
Uniformidad excepcional de Dk de un panel a otro
Desempeño estable a través de la frecuencia Dk se mantiene constante desde las bajas frecuencias hasta las ondas milimétricas
Factor de disipación ultrabajo de ¥ 0,0004 a 0,0009 @ 10 GHz, uno de los más bajos para cualquier material PTFE reforzado
Diferencial clave: La pérdida más baja en un material PTFE reforzado
RT/duroid 5880 ofrece el factor de disipación más bajo de cualquier laminado PTFE reforzado disponible hoy en día.superan a los materiales PTFE tejidos de fibra de vidrio (como el DiClad 527, Df ≈ 0,0017) y materiales cerámicos de hidrocarburos (como el RO4835, Df ≈ 0,0037).Esta característica de baja pérdida hace del RT/duroide 5880 el material de elección para aplicaciones en las que importa cada fracción de dB de pérdida de inserción, incluidas las comunicaciones por satélite., radar de ondas milimétricas y equipos de ensayo de alto rendimiento.
Propiedades del laminado RT/duroide 5880
| Propiedad | Valor típico | Dirección | Unidades | Condición | Método de ensayo |
| Propiedades eléctricas | |||||
| Constante dieléctrica, εr (proceso) | 2.20 ± 0.02 | Z. | ¿Qué quieres decir? | C24/23/50, 10 GHz | IPC-TM-650 2.5.5.5¹ |
| Constante dieléctrica, εr (proceso) | 2.2 | Z. | ¿Qué quieres decir? | C24/23/50, 1 MHz | IPC-TM-650 2.5.5.3 |
| Constante dieléctrica, εr (diseño) | 2.2 | Z. | ¿Qué quieres decir? | 8 GHz 40 GHz | Método de longitud de fase diferencial2 |
| Factor de disipación, tan δ | 0.0004 | Z. | ¿Qué quieres decir? | C24/23/50, 1 MHz | IPC-TM-650 2.5.5.3 |
| Factor de disipación, tan δ | 0.0009 | Z. | ¿Qué quieres decir? | C24/23/50, 10 GHz | IPC-TM-650 2.5.5.5 |
| Coeficiente térmico de εr | - 125 años. | Z. | ppm/°C | -50 °C a 150 °C | IPC-TM-650 2.5.5.5 |
| Resistencia por volumen | 2 × 107 | Z. | No más | C96/35/90 | Las demás partidas |
| Resistencia de la superficie | 3 × 107 | Z. | ¿ Qué es eso? | En el caso de la Comunidad | Las demás partidas |
| Propiedades térmicas | |||||
| Coeficiente de expansión térmica (CTE) | 31 | X. | ppm/°C | 0°C 100°C | IPC-TM-650 2.4.41 |
| 48 | Y | ppm/°C | 0°C 100°C | IPC-TM-650 2.4.41 | |
| 237 | Z. | ppm/°C | 0°C 100°C | IPC-TM-650 2.4.41 | |
| Conductividad térmica | 0.2 | Z. | El valor de las emisiones de CO2 | 80 °C | Las demás partidas |
| Calor específico | 0.96 (0,23) | No incluido | J/g/K (cal/g/°C) | ¿Qué quieres decir? | Calculado |
| Temperatura de descomposición (Td) | 500 | No incluido | °C (TGA) | ¿Qué quieres decir? | Las demás partidas |
| Propiedades mecánicas | |||||
| Modulo de tracción (@ 23°C) | 1070 (156) | X. | MPa (kpsi) | A. No | Las demás partidas |
| 860 (125) | Y | MPa (kpsi) | A. No | Las demás partidas | |
| Modulo de tracción (@ 100°C) | 450 (65) | X. | MPa (kpsi) | A. No | Las demás partidas |
| 380 (55) | Y | MPa (kpsi) | A. No | Las demás partidas | |
| Estrés de tracción extremo (@ 23°C) | 29 (4.2) | X. | MPa (kpsi) | A. No | Las demás partidas |
| 27 (3.9) | Y | MPa (kpsi) | A. No | Las demás partidas | |
| Estres de tracción extremo (@ 100°C) | 20 (2.9) | X. | MPa (kpsi) | A. No | Las demás partidas |
| 18 (2.6) | Y | MPa (kpsi) | A. No | Las demás partidas | |
| La tensión de tracción máxima | 6 | X. | % | A. No | Las demás partidas |
| 4.9 | Y | % | A. No | Las demás partidas | |
| Modulo de compresión (@ 23°C) | 710 (103) | X. | MPa (kpsi) | A. No | Las demás partidas |
| 710 (103) | Y | MPa (kpsi) | A. No | Las demás partidas | |
| 940 (136) | Z. | MPa (kpsi) | A. No | Las demás partidas | |
| Modulo de compresión (@ 100°C) | 500 (cuatrocientos cincuenta y tres) | X. | MPa (kpsi) | A. No | Las demás partidas |
| 500 (cuatrocientos cincuenta y tres) | Y | MPa (kpsi) | A. No | Las demás partidas | |
| 670 (97) | Z. | MPa (kpsi) | A. No | Las demás partidas | |
| El estrés supremo | 27 (3.9) | X. | MPa (kpsi) | A. No | Las demás partidas |
| 29 (5.3) | Y | MPa (kpsi) | A. No | Las demás partidas | |
| 52 (7.5) | Z. | MPa (kpsi) | A. No | Las demás partidas | |
| El último esfuerzo de compresión | 8.5 | X. | % | A. No | Las demás partidas |
| 7.7 | Y | % | A. No | Las demás partidas | |
| 12.5 | Z. | % | A. No | Las demás partidas | |
| Propiedades físicas y ambientales | |||||
| Absorción de humedad | 0.02 | No incluido | % | 0.062" (1.6mm), D48 / 50 | Las demás partidas |
| Densidad | 2.2 | No incluido | Gm/cm3 | No incluido | Las demás partidas |
| Resistencia de la cáscara de cobre | 31.2 (5.5) | No incluido | Plie (N/mm) | 1 oz (35 μm) de lámina EDC, después de flotación de soldadura | IPC-TM-650 2.4.8 |
| Flamabilidad | V-0 | No incluido | ¿Qué quieres decir? | No incluido | Sección 94 |
| Proceso libre de plomo compatible | - ¿ Qué? | No incluido | ¿Qué quieres decir? | No incluido | ¿Qué quieres decir? |
Las notas:
1Los valores de especificación se miden según el método IPC-TM-650.5.5.5 a ~ 10 GHz, 23 °C. Ensayos basados en una onza de lámina de cobre electrodepositada.
2El diseño Dk es un número medio de varios lotes de material probados en los espesores más comunes.
3No se utilizarán valores típicos para los límites de especificación, salvo cuando se indique.
4. Unidades SI dadas primero con otras unidades de uso frecuente entre paréntesis.
Cada envío irá acompañado de un certificado de conformidad que contenga datos específicos del lote.
Resumen de las características y beneficios
| Características | Beneficio |
| Factor de disipación ultrabajo (0.0004 ¢ 0.0009 @ 10 GHz) | Pérdida más baja entre los materiales PTFE reforzados; extiende la usabilidad a la banda Ku y a las ondas milimétricas |
| Dk de 2,20 ± 0.02 | Uniformidad excepcional de un panel a otro; control de impedancia predecible |
| Microfibras de vidrio orientadas al azar | Propiedades eléctricas isotrópicas; elimina la anisotropía Dk |
| Dk estable a través de la frecuencia | Rendimiento constante desde frecuencias bajas hasta > 40 GHz |
| Baja absorción de humedad (0,02%) | Desviación insignificante del rendimiento en entornos húmedos |
| CTE bajo en el eje Z (237 ppm/°C) | Agujas de revestimiento confiables en ambientes térmicos |
| Excelente resistencia a los productos químicos | Resistente a todos los disolventes y reactivos utilizados en el procesamiento de PCB |
| Proceso compatible sin plomo | Apto para procesos modernos de montaje a altas temperaturas |
| Nivel de inflamabilidad V-0 | Compatible con UL 94 para aplicaciones críticas para la seguridad |
| Facilidad de mecanización | Se puede cortar, cortar, perforar y moler para formar una forma |
Ofertas estándar
Los laminados RT/duroid 5880 están disponibles en una amplia gama de espesores, tamaños de paneles y opciones de revestimiento de cobre.
| Espesor (pulgadas) | El espesor (mm) | Las normas de seguridad |
| 0.005" | 0.127 mm | ± 0,0005" |
| 0.010" | 0.252 mm | ± 0,0007" |
| 0.020" | 0.508 mm | ± 0,0015" |
| 0.031" | 0.787 mm | ± 0,0020" |
| 0.062" | 1.575 mm | ± 0,0030" |
Tamaños y revestimientos de paneles estándar
| Parámetro | Opciones |
| Tamaños de panel estándar | Se aplicarán las siguientes medidas: |
| Se aplicará el método de ensayo de la composición de las partículas. | |
| Disponibles tamaños de panel adicionales | |
| El cobre electrodepositado (EDC) | 1⁄2 onza (18 μm) HH/HH |
| 1 onza (35 μm) *H1/H1* | |
| De las partidas de acero | Se utilizará el método de ensayo de la prueba de la concentración de nitrógeno. |
| 1 onza (35 μm) *1R/1R* | |
| Revestimientos adicionales | Disponible en metal pesado, papel resistivo, sin revestimiento, placa de aluminio, cobre o latón |
Ejemplo de diseño de PCB de 2 capas utilizando RT/duroide 5880
Para demostrar la aplicación práctica de RT/duroide 5880, el siguiente es un caso completo de diseño de PCB rígido de 2 capas.
![]()
Especificaciones de diseño de PCB
| Parámetro | Especificación |
| Materiales básicos | Rogers RT/duroide 5880 |
| Número de capas | De dos capas rígidas |
| Dimensiones del tablero | 102.00 mm × 65,00 mm por panel, ±0,15 mm |
| Traza/espacio mínimo | 4 / 6 mils |
| Tamaño mínimo del agujero | 0.35 mm |
| Vías ciegas/enterradas | No hay |
| Peso de Cu terminado | 1 oz (35 μm) todas las capas |
| Por medio del espesor del revestimiento | 20 μm |
| Finalización de la superficie | Ouro de inmersión (ENIG) |
| Accesorios para la limpieza | No hay |
| Pantalón de seda de fondo | No hay |
| Máscara de soldadura superior | No hay |
| Máscara de soldadura inferior | No hay |
| Pruebas eléctricas | 100% antes del envío |
| Formato de la obra de arte | El Gerber RS-274-X |
| Estándar aceptado | Clasificación IPC-2 |
| Área de servicio | En todo el mundo |
Observaciones del diseño
Este tablero más grande (102 mm × 65 mm) presenta un número de componentes relativamente alto (46 componentes) y un número significativo de vías (29 vías) a pesar de tener solo 2 redes.
Las observaciones clave incluyen:
Alta densidad ️ Vias de conexión a tierra o de blindaje frecuentes, típicas de los diseños de microondas sensibles que operan a frecuencias de onda milimétricas
No hay máscara de soldadura
No hay protector de seda
ENIG acabado superficial
RT/duroide 5880 de ultrabaja pérdida (Df ≈ 0,0009) ¢ Crítico para mantener la integridad de la señal en la banda Ku y las frecuencias de onda milimétrica
Cumplimiento de la clase 2 de la CIP ¢ Garantiza la fiabilidad para aplicaciones aeroespaciales comerciales y de defensa
Lo más destacado del proceso de fabricación
Fácil de mecanizar ¢ RT/duroide 5880 laminados pueden ser cortados, cortados, perforados y fresados utilizando técnicas de procesamiento estándar de PTFE
Excelente resistencia química
Capacidad de pitch fino ️ 4/6 mil traza/espaciado soporta circuitos de onda milimétrica de alta densidad
Pruebas eléctricas al 100% Garantiza la integridad funcional de cada tabla
Aplicaciones típicas
•Antennas de banda ancha para aerolíneas comerciales
• Circuitos de micro-tiras y de línea de tiras
• Aplicaciones de las ondas milimétricas
• Sistemas de radar
• Sistemas de guía de misiles
• Antennas de radio digital punto a punto
Conclusión
Los laminados Rogers RT/duroid 5880 representan el pináculo de los materiales basados en PTFE de ultrabaja pérdida para aplicaciones de alta frecuencia y ondas milimétricas.02 y un factor de disipación tan bajo como 0.0009 a 10 GHz, RT/duroide 5880 ofrece la menor pérdida eléctrica de cualquier material PTFE reforzado disponible hoy en día.
Las principales ventajas incluyen:
Pérdida ultrabaja (Df = 0,0004 0,0009) Permite el funcionamiento en la banda Ku y las frecuencias de onda milimétrica
Uniformidad excepcional de Dk (2.20 ± 0.02) Control de impedancia predecible; rendimiento constante
Propiedades isotrópicas ️ El refuerzo aleatorio de microfibra elimina la anisotropía Dk
Desempeño estable en todas las frecuencias ️ Dk constante desde las frecuencias bajas hasta > 40 GHz
Baja absorción de humedad (0,02%)
Bajas emisiones de gases de la NASA Apto para aplicaciones aeroespaciales y espaciales
V-0 inflamabilidad Compatible con UL 94 para sistemas críticos para la seguridad
Facilidad de mecanización Se puede cortar, cortar, perforar y moler con métodos estándar
Si se utilizan en sistemas de radar, comunicaciones por satélite, retorno de onda milimétrica o equipos de ensayo de alto rendimiento,RT/duroide 5880 proporciona la base definitiva de baja pérdida para los diseños de circuitos de alta frecuencia exigentes.
