PWB impreso de alta frecuencia del RF de la antena de Rogers 20mil 30mil 60mil de la placa de circuito RO4533

Cuota De Producción:	1 pedazo
Precio:	USD 9.99-99.99
Embalaje Estándar:	vacío
Período De Entrega:	DÍA LABORABLE 10
Método De Pago:	T/T, Paypal
Capacidad De Suministro:	50000 pedazos por mes

Información detallada

Descripción del producto

Información detallada

Lugar de origen

China

Nombre de la marca

Bicheng Technologies Limited

Certificación

Número de modelo

BIC-185-V3.38

Material del tablero:

RO4533

Grueso del tablero:

0.8m m

Grueso superficial/interno del Cu de la capa:

Final superficial:

oro de la inmersión

Color de Coverlay:

Verde

Color de la serigrafía:

blanco

Función:

100% Pase la prueba eléctrica

Número de capas:

Cantidad de orden mínima:

1 pedazo

Precio:

USD 9.99-99.99

Detalles de empaquetado:

vacío

Tiempo de entrega:

DÍA LABORABLE 10

Condiciones de pago:

T/T, Paypal

Capacidad de la fuente:

50000 pedazos por mes

Descripción del producto

Propiedad	RO4533	Dirección	Unidades	Condición	Método de prueba
Constante dieléctrica, er proceso	3,3 ± 0,08	Z	-	10 GHz/23℃ 2,5 gigahertz	IPC-TM-650,2.5.5.5
Factor de disipación	0,002	Z	-	2,5 GHz/23℃	IPC-TM-650, 2.5.5.5
Factor de disipación	0,0025	Z	-	10 GHz/23℃	IPC-TM-650, 2.5.5.5
PIM (típico)	-157	-	dBc	El dBm reflejado 43 barrió tonos	Summitek 1900b PIM Analyzer
Fuerza dieléctrica	>500	Z	V/mil	0,51 milímetros	IPC-TM-650, 2.5.6.2
Estabilidad dimensional	<0>	X, Y	mm/m (milipulgadas/pulgada)	después de grabado de pistas	IPC-TM-650, 2.4.39A
Coeficiente de extensión termal	13	X	ppm/℃	℃ -55 a 288	IPC-TM-650, 2.4.41
	11	Y
	37	Z
Conductividad termal	0,6	-	Con (m.K)	℃ 80	ASTM C518
Absorción de la humedad	0,02	-	%	D48/50	IPC-TM-650, 2.6.2.1 ASTM D570
Tg	>280	-	℃ TMA		IPC-TM-650, 2.4.24.3
Densidad	1,8	-	gm/cm3	-	ASTM D792
Fuerza de cáscara de cobre	6,9 (1,2)	-	lbs/in (N/mm)	1 onza. Flotador de la soldadura del poste del EDC	IPC-TM-650, 2.4.8
Inflamabilidad	NO FRANCO	-	-	-	UL 94
Proceso sin plomo compatible	Sí	-	-	-	-

PWB impreso de alta frecuencia del RF de la antena de Rogers 20mil 30mil 60mil de la placa de circuito RO4533

(Las placas de circuito impresas son productos por encargo, la imagen y los parámetros mostrados están apenas para la referencia)

Descripción general

RO4533 las laminas de alta frecuencia, hidrocarburo de cerámica-llenado, reforzado con vidrio la materia prima, son materiales del coste/del funcionamiento de Rogers Corporation, dirigido y manufacturado específicamente para cubrir las demandas específicas de los mercados de la antena. Tiene una constante dieléctrica de 3,3 y una tangente de la pérdida (Df) de 0,0025 medido en 10 gigahertz. Estos valores permiten que los diseñadores de la antena realicen valores sustanciales del aumento mientras que minimizan pérdida de señal. Así, proporciona la respuesta pasiva excelente de la intermodulación requerida para los usos móviles de la antena de la microcinta de la infraestructura.

Es una alternativa asequible a tecnologías más convencionales de la antena de PTFE, así permitiendo que nuestros diseñadores optimicen el precio y el funcionamiento de las antenas. Los sistemas de la resina de los materiales dieléctricos RO4533 se diseñan para proporcionar las propiedades necesarias para el funcionamiento ideal de la antena. Los coeficientes de extensión termal (CTEs) en las direcciones de X y de Y son similares al del cobre. El buen partido de CTE reduce tensiones en la antena impresa de la placa de circuito.

Características y ventajas

1. 0,0025 de pequeñas pérdidas, DK baja 3,3, respuesta baja de PIM: Amplia gama del uso del uso

2. Sistema Thermoset de la resina: Compatible con la fabricación estándar del PWB

3. Estabilidad dimensional excelente: Mayor producción en tamaños más grandes de los paneles

4. Propiedades mecánicas uniformes: Mantiene la forma mecánica durante la dirección

5. Alta conductividad termal: Manejo de la potencia mejorado

Usos típicos:

1. Antenas celulares de la estación base de la infraestructura

2. Redes de la antena de WiMax

Nuestra capacidad del PWB (RO4533)

Capacidad del PWB (RO4533)
Material del PWB:	hidrocarburo De cerámica-llenado, reforzado con vidrio
Designación:	RO4533
Constante dieléctrica:	3,3
Factor de disipación	0,0025 10GHz
Cuenta de la capa:	PWB echado a un lado doble, PWB de múltiples capas, PWB híbrido
Peso de cobre:	0.5oz (17 µm), 1oz (los 35µm), 2oz (los 70µm)
Grueso del PWB:	20mil (0.508m m), 30mil (0.762m m), 60mil (1.524m m)
Tamaño del PWB:	≤400mm X 500m m
Máscara de la soldadura:	Etc. verde, negro, azul, amarillo, rojo.
Final superficial:	Cobre desnudo, HASL, ENIG, plata de la inmersión, lata de la inmersión, OSP etc….

Valores típicos RO4533

Propiedad	RO4533	Dirección	Unidades	Condición	Método de prueba
Constante dieléctrica, er proceso	3,3 ± 0,08	Z	-	10 GHz/23℃ 2,5 gigahertz	IPC-TM-650,2.5.5.5
Factor de disipación	0,002	Z	-	2,5 GHz/23℃	IPC-TM-650, 2.5.5.5
Factor de disipación	0,0025	Z	-	10 GHz/23℃	IPC-TM-650, 2.5.5.5
PIM (típico)	-157	-	dBc	El dBm reflejado 43 barrió tonos	Summitek 1900b PIM Analyzer
Fuerza dieléctrica	>500	Z	V/mil	0,51 milímetros	IPC-TM-650, 2.5.6.2
Estabilidad dimensional	<0>	X, Y	mm/m (milipulgadas/pulgada)	después de grabado de pistas	IPC-TM-650, 2.4.39A
Coeficiente de extensión termal	13	X	ppm/℃	℃ -55 a 288	IPC-TM-650, 2.4.41
	11	Y
	37	Z
Conductividad termal	0,6	-	Con (m.K)	℃ 80	ASTM C518
Absorción de la humedad	0,02	-	%	D48/50	IPC-TM-650, 2.6.2.1 ASTM D570
Tg	>280	-	℃ TMA		IPC-TM-650, 2.4.24.3
Densidad	1,8	-	gm/cm3	-	ASTM D792
Fuerza de cáscara de cobre	6,9 (1,2)	-	lbs/in (N/mm)	1 onza. Flotador de la soldadura del poste del EDC	IPC-TM-650, 2.4.8
Inflamabilidad	NO FRANCO	-	-	-	UL 94
Proceso sin plomo compatible	Sí	-	-	-	-

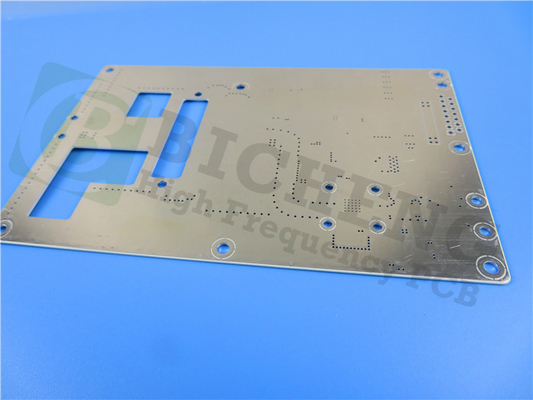

PWB impreso de alta frecuencia del RF de la antena de Rogers 20mil 30mil 60mil de la placa de circuito RO4533 0

PWB impreso de alta frecuencia del RF de la antena de Rogers 20mil 30mil 60mil de la placa de circuito RO4533 1
