Hola todo el mundo,

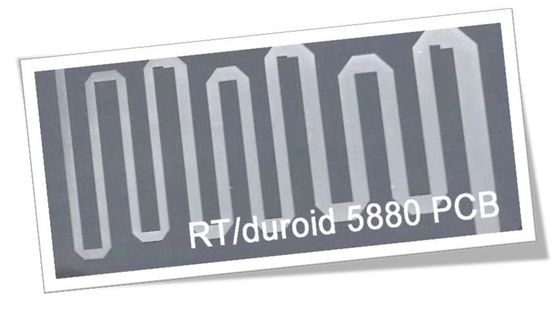

Hoy, introducimos el PWB de alta frecuencia empleado las laminas de RT/duroid 5880.
RT/duroid 5880 es uno de la microfibra de cristal de Rogers reforzó el compuesto de PTFE que se diseña para exigir usos de circuito del stripline y de la microcinta.
¿Por qué utilizamos RT/duroid 5880?
En primer lugar, las microfibras aleatoriamente orientadas dan lugar a uniformidad excepcional de la constante dieléctrica.
En segundo lugar, la constante dieléctrica de las laminas de RT/duroid 5880 es uniforme del panel al panel y es constante sobre una gama de frecuencia ancha.
En tercer lugar, su factor de disipación bajo amplía la utilidad de las laminas de RT/duroid 5880 a banda Ku y a antedicho. Es tan bajo como 0,0004 cuando 1 megaciclo y 0,0009 cuando 10 gigahertz.
En cuarto lugar, diseñado para exigir usos de circuito del stripline y de la microcinta
Capacidad del PWB (RT/duroid 5880)
| Material del PWB: |
La microfibra de cristal reforzó compuestos de PTFE |
| Designación: |
RT/duroid 5880 |
| Constante dieléctrica: |
2,2 ±0.02 (proceso) |
| 2,2 (diseño) |
| Cuenta de la capa: |
2 capas, tipo de múltiples capas, híbrido (mezclado) |
| Peso de cobre: |
0.5oz (17 µm), 1oz (los 35µm), 2oz (los 70µm) |
| Grueso del PWB: |
10mil (0.254m m), 20mil (0.508m m) |
| 31mil (0.787m m), 62mil (1.575m m) |
| Tamaño del PWB: |
≤400mm X 500m m |
| Máscara de la soldadura: |
Etc. verde, negro, azul, amarillo, rojo. |
| Final superficial: |
Cobre desnudo, HASL, ENIG, OSP, etc…. |
El material de RT/duroid 5880 se puede hacer en tablero de la capa doble, tablero de múltiples capas y tipos híbridos. El doble echó a un lado los tableros está disponible en una variedad de gruesos, tales como 10mil, 20mil, 31mil y 62mil.
Los usos típicos son los circuitos de la microcinta y del stripline, la antena de banda ancha de la línea aérea comercial, los sistemas del radar, los usos de la onda de milímetro, la antena de radio digital de punto a punto etc.
El color básico del PWB de RT/duroid 5880 es negro.
El PWB de RT/duroid 5880 también tiene las propiedades de la absorción de agua baja, de la resistencia química excelente etc.
Si usted tiene cualesquiera preguntas, no dude en entrarnos en contacto con por favor.
Gracias por su lectura.
Apéndice: Propiedades típicas de RT/duroid 5880
| Propiedad |
RT/duroid 5880 |
Dirección |
Unidades |
Condición |
Método de prueba |
| Constante dieléctrica, εProcess |
2,20
espec. 2.20±0.02. |
Z |
N/A |
C24/23/50
C24/23/50 |
1 megaciclo IPC-TM-650 2.5.5.3
10 gigahertz IPC-TM 2.5.5.5 |
| Constante dieléctrica, εDesign |
2,2 |
Z |
N/A |
8GHz a 40 gigahertz |
Método de la longitud de la fase diferenciada |
| Factor de disipación, tanδ |
0,0004
0,0009 |
Z |
N/A |
C24/23/50
C24/23/50 |
1 megaciclo IPC-TM-650 2.5.5.3
10 gigahertz IPC-TM 2.5.5.5 |
| Coeficiente termal de ε |
-125 |
Z |
ppm/℃ |
-50℃ del℃to 150 |
IPC-TM-650 2.5.5.5 |
| Resistencia de volumen |
2 x 107 |
Z |
Mohm cm |
C/96/35/90 |
ASTM D 257 |
| Resistencia superficial |
3 x 107 |
Z |
Mohm |
C/96/35/90 |
ASTM D 257 |
| Calor específico |
0,96 (0,23) |
N/A |
j/g/k
(cal/g/c) |
N/A |
Calculado |
| Módulo extensible |
Prueba en el℃ 23 |
Prueba en el℃ 100 |
N/A |
MPa (kpsi) |
|
ASTM D 638 |
| 1070(156) |
450(65) |
X |
| 860(125) |
380(55) |
Y |
| Última tensión |
29 (4,2) |
20 (2,9) |
X |
| 27 (3,9) |
18 (2,6) |
Y |
| Última tensión |
6 |
7,2 |
X |
% |
| 4,9 |
5,8 |
Y |
| Módulo compresivo |
710(103) |
500(73) |
X |
MPa (kpsi) |
|
ASTM D 695 |
| 710(103) |
500(73) |
Y |
| 940(136) |
670(97) |
Z |
| Última tensión |
27 (3,9) |
22 (3,2) |
X |
| 29 (5,3) |
21 (3,1) |
Y |
| 52 (7,5) |
43 (6,3) |
Z |
| Última tensión |
8,5 |
8,4 |
X |
% |
| 7,7 |
7,8 |
Y |
| 12,5 |
17,6 |
Z |
| Absorción de la humedad |
0,02 |
N/A |
% |
0,62" (1.6m m) D48/50 |
ASTM D 570 |
| Conductividad termal |
0,2 |
Z |
W/m/k |
℃ 80 |
ASTM C 518 |
| Coeficiente de extensión termal |
31
48
237 |
X
Y
Z |
ppm/℃ |
0-100℃ |
IPC-TM-650 2.4.41 |
| TD |
500 |
N/A |
℃ TGA |
N/A |
ASTM D 3850 |
| Densidad |
2,2 |
N/A |
gm/cm3 |
N/A |
ASTM D 792 |
| Cáscara de cobre |
31,2 (5,5) |
N/A |
Pli (N/mm) |
hoja de 1oz (35m m) EDC
después de flotador de la soldadura |
IPC-TM-650 2.4.8 |
| Inflamabilidad |
V-0 |
N/A |
N/A |
N/A |
UL 94 |
| Proceso sin plomo compatible |
Sí |
N/A |
N/A |
N/A |
N/A |
