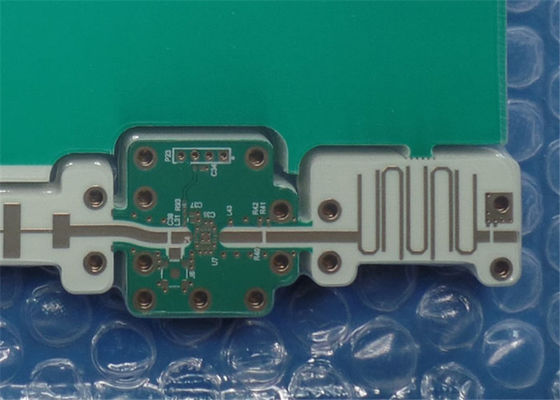

PWB de alta frecuencia RO4350B 30 milipulgada 2 capas con oro de la inmersión
(los PWB son productos por encargo, la imagen y los parámetros mostrados están apenas para la referencia)
Descripción general
Éste es un tipo de PWB de alta frecuencia empleado RO4350B para el uso del amplificador equilibrado. Es un tablero del PWB del RF de 2 capas en 0,8 milímetros de grueso. Es final del oro de la inmersión con la máscara y la serigrafía de la soldadura de Taiyo. Ha fabricado por la clase 2 de IPC 6012 usando los datos suministrados de Gerber. Por cada uno embalan a 10 tableros para el envío.
Características y ventajas
La constante dieléctrica (DK) es baja y estable, así que la transmisión de la señal es buena sin demora.
La característica de la pérdida dieléctrica baja hace la pérdida de señal en un nivel inferior, que hace la transmisión de la señal del equipo entero excelente.
La delaminación de la hoja de cobre no será causada por el cambio del frío y del calor debido a la consistencia con el coeficiente de la extensión termal de hoja de cobre.
El oro de la inmersión tiene planarity superficial excelente, particularmente útil para PCBs con los paquetes de BGA o aún CSP montó componentes para reducir porcentaje de averías durante la asamblea y soldar.
La UL, ISO certificó la fábrica de la fabricación del PWB.
Haga la entrega a tiempo que guarda tarifa de la en-tiempo-entrega del 98%.
Índice elegible de los productos de primera producción: el >95%
Las personas experimentadas de las ventas proporcionan los servicios de atención al cliente expertos.
Rápido y flexible ahorrar la época de la producción de prototipo a la producción estándar
Uso
Amplificador, multiacoplador, antena, inducción sana del interruptor de control, combinador
Hoja del parámetro y de datos
| TAMAÑO DEL PWB |
193 x 192mm=1PCS |
| TIPO DEL TABLERO |
|
| Número de capas |
Doble echó a un lado el PWB, PWB de 2 capas |
| Componentes superficiales del soporte |
SÍ |
| A través de componentes del agujero |
SÍ |
| PILA DE LA CAPA |
cobre ------- capa SUPERIOR de 17.8um (0.5oz) +plate |
| RO4350B 30mil (0.762m m) |
| cobre ------- capa de 17.8um (1oz) +plate BOT |
| TECNOLOGÍA |
|
| Rastro y espacio mínimos: |
11.97mil |
| Agujeros mínimos/máximos: |
0.3/2.8m m |
| Número de diversos agujeros: |
2 |
| Número de agujeros de taladro: |
195 |
| Número de ranuras molidas: |
5 |
| Número de recortes internos: |
0 |
| Control de la impedancia |
No |
| MATERIAL DEL TABLERO |
|
| Epóxido de cristal: |
RO4350B 30mil (0.762m m), Tg 288℃ |
| Externo final de la hoja: |
1oz |
| Hoja final interna: |
0oz |
| Altura final del PWB: |
0.8m m ±0.1 |
| EL PLATEAR Y CAPA |
|
| Final superficial |
Micoinch 16,2%) 2 del oro de la inmersión (sobre el níquel de 100 micropulgadas |
| Suelde la máscara para aplicarse a: |
Superior e inferior, mínimo 12micron |
| Color de la máscara de la soldadura: |
Verde, NAN YA, LP-4G/G-05 |
| Tipo de la máscara de la soldadura: |
LPSM |
| CONTOUR/CUTTING |
Encaminando, marcas fiduciales |
| MARCA |
|
| Lado de la leyenda componente |
TOP |
| Color de la leyenda componente |
Blanco, S-380W, Taiyo Supplied. |
| Fabricante Name o logotipo: |
Marcado en el tablero en un conductor y un ÁREA LIBRE leged |
| VÍA |
Plateado a través del agujero (PTH), vía entoldado |
| GRADO DE FLAMIBILITY |
Aprobación de la UL 94-V0 MÍNIMA. |
| TOLERANCIA DE LA DIMENSIÓN |
|
| Dimensión del esquema: |
0,0059" (0.15m m) |
| Galjanoplastia del tablero: |
0,0030" (0.076m m) |
| Tolerancia del taladro: |
0,002" (0.05m m) |
| PRUEBA |
Envío anterior de la prueba eléctrica del 100% |
| TIPO DE ILUSTRACIONES QUE SE PROVEERÁN |
fichero del correo electrónico, Gerber RS-274-X, PCBDOC etc |
| ÁREA DE SERVICIO |
Por todo el mundo, global. |
