PWB de alta frecuencia empleado Rogers IsoClad 917 materiales no tejidos de fiberglass/PTFE

Productos

Tablero de múltiples capas del PWB

PWB de alta frecuencia empleado Rogers IsoClad 917 materiales no tejidos de fiberglass/PTFE

Cuota De Producción:	1
Precio:	USD 9.99-99.99 Per Piece
Embalaje Estándar:	vacío
Período De Entrega:	10 días laborables
Método De Pago:	T/T
Capacidad De Suministro:	50000 pedazos por mes

Información detallada

Descripción del producto

Información detallada

Lugar de origen

China

Nombre de la marca

Bicheng Technologies Limited

Certificación

Número de modelo

BIC-205-V1.04

Epóxido de cristal:

IsoClad 917

Altura final del PWB:

0,13 milímetros de ± el 10%

Externo final de la hoja:

1 onza

Final superficial:

Oro de la inmersión

Color de la máscara de la soldadura:

Color de la leyenda componente:

Número de capas:

Prueba:

Envío anterior de la prueba eléctrica del 100%

Cantidad de orden mínima:

Precio:

USD 9.99-99.99 Per Piece

Detalles de empaquetado:

vacío

Tiempo de entrega:

10 días laborables

Condiciones de pago:

Capacidad de la fuente:

50000 pedazos por mes

Descripción del producto

PWB de alta frecuencia empleado Rogers IsoClad 917 materiales no tejidos de fiberglass/PTFE

(Las placas de circuito impresas son productos por encargo, la imagen y los parámetros mostrados están apenas para la referencia)

Breve introducción

Rogers IsoClad 917 laminas es compuestos no tejidos de fiberglass/PTFE usando un ratio bajo de fiberglass/PTFE para alcanzar los 2,17 o 2,20 0,0013 de disipación factores dieléctricos más bajo constantes y. Fibras al azar más largas y proceso propietario de IsoClad 917 proporcionar mayor estabilidad dimensional y uniformidad de la constante dieléctrica que competidores en clases similares. Es refuerzo no tejido de la fibra de vidrio, menos rígido que la fibra de vidrio tejida, así que ha utilizado en los usos donde el PWB final se puede doblar en forma, incluyendo las antenas conformales o las antenas envueltas.

Características

1. Constante dieléctrica baja (DK) de 2,17 o 2,20

2. Factor de disipación bajo de .0013 en 10GHz

3. Extremadamente - pérdida baja

4. Absorción de la humedad baja

5. Altamente isotrópico en direcciones de X, de Y y de Z

Usos típicos:

1. Antenas conformales

2. Stripline y circuitos de la microcinta

3. Sistemas de dirección

4. Sistemas del radar

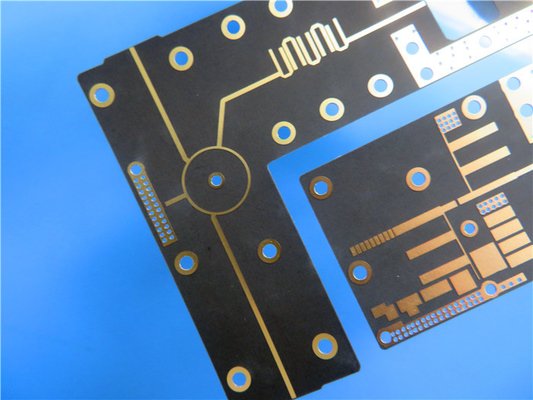

PWB de alta frecuencia empleado Rogers IsoClad 917 materiales no tejidos de fiberglass/PTFE 0

Nuestra capacidad del PWB (IsoClad 917)

Material del PWB:	Compuestos no tejidos de la fibra de vidrio/PTFE
Designación:	IsoClad 917
Constante dieléctrica:	2,17 o 2,20 (10 gigahertz)
Factor de disipación	0,0013 (10 gigahertz)
Cuenta de la capa:	Solo PWB echado a un lado, de múltiples capas echado a un lado, doble, PWB híbrido
Peso de cobre:	1oz (los 35µm), 2oz (los 70µm)
Grueso dieléctrico	20mil (0.508m m), 31mil (0.787m m), 62mil (1.575m m)
Tamaño del PWB:	≤400mm X 500m m
Máscara de la soldadura:	Etc. verde, negro, azul, amarillo, rojo.
Final superficial:	El cobre desnudo, HASL, ENIG, plata de la inmersión, lata de la inmersión, OSP, oro puro plateó etc….

Nuestras ventajas

Fundada en 2003, la tecnología Co., Ltd de la electrónica de Shenzhen Bicheng es un proveedor de alta frecuencia establecido y exportador del PWB en Shenzhen China, separando la antena celular de la estación base, satélite, los componentes pasivos de alta frecuencia, línea de la microcinta y línea circuito de la banda, equipo de la onda de milímetro, los sistemas del radar, antena digital de la radiofrecuencia y otros campos por todo el mundo durante 19 años. Nuestro PCBs de alta frecuencia se emplea principalmente 3 marcas materiales de alta frecuencia: Rogers Corporation, Taconic y Wangling. Gamas de 2,2 a 10,2 etc. de la constante dieléctrica.

También tenemos divisiones de la placa de circuito FR-4, circuitos flexibles y la base PCBs del metal ofreció como prototipos, pequeños funcionamientos a la producción en masa. También investigamos y construimos activamente los altos proyectos de valor añadido tales del PWB como HDI, la vuelta rápida, el control de la impedancia, el cobre pesado y el tablero etc. de la placa madre. Esto ha hecho que nuestros productos del PWB generan una prolongación y una complementación eficaces, así como la formación de la línea de productos integrada que se extendía de inferior a de gama alta.

Apéndice: Valores típicos de IsoClad 917

Propiedad	IsoClad 917	Condición	Método de prueba
Constante dieléctrica @ 10 gigahertz	2,17, 2,20	C23/50	IPC TM-650 2.5.5.5
Factor de disipación @ 10 gigahertz	0,0013	C23/50	IPC TM-650 2.5.5.5
Coeficiente termal de Er (ppm/°C)	-157	-10°C a +140°C	IPC TM-650 2.5.5.5 Adaptado
Fuerza de cáscara (pulgada de lbs.per)	10	Después de termal	IPC TM-650 2.4.8
Resistencia de volumen (MΩ-cm)	1,5 x 10^10	C96/35/90	IPC TM-650 2.5.17.1
Resistencia superficial (MΩ)	1,0 x 10^9	C96/35/90	IPC TM-650 2.5.17.1
Resistencia de arco (segundos)	>180	D48/50	ASTM D-495
Módulo extensible (kpsi)	133, 120	, 23°C	ASTM D-638
Resistencia a la tensión (kpsi)	4,3, 3,8	, 23°C	ASTM D-882
Módulo compresivo (kpsi)	182	, 23°C	ASTM D-695
Módulo flexural (kpsi)	213	, 23°C	ASTM D-790
Avería dieléctrica (kilovoltios)	>45	D48/50	ASTM D-149
Densidad (g/cm3)	2,23	, 23°C	Método A de ASTM D-792
Absorción de agua (%)	0,04	E1/105 + D24/23	MIL-S-13949H 3.7.7 IPC TM-650 2.6.2.2
Coeficiente de la termal		0°C a 100°C	IPC TM-650 2.4.24
Extensión (ppm/°C)			Mettler 3000
X AXIS	46		Termomecánico
Y AXIS	47		Analizador
Z AXIS	236
Conductividad termal (W/mK)	0,263	100°C	ASTM E-1225
Desgasificación		125°C, torres ≤10-6
Pérdida total total (%)	0,02		Máximo 1,00%
Volátil recogido	0,00		Máximo 0,10%
Material condensable (%)
Recobro del vapor de agua (%)	0,02
Condensado visible (±)	NO
Inflamabilidad	Requisitos de las reuniones de UL94-V0	C48/23/50, E24/125	La vertical de la UL 94 quema IPC TM-650 2.3.10
