Estudio de caso de PCB personalizado: TP440 de alta densidad para aplicaciones de antena miniaturizada y aeroespacial

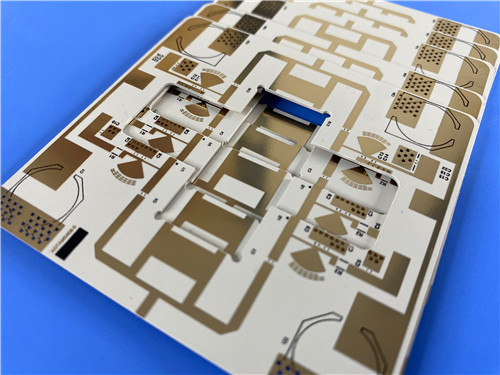

Hola, soy Sally, hoy te presento un fascinante PCB personalizado que utiliza el Wangling TP440 un material termoplástico único de alta frecuencia para aplicaciones aeroespaciales y miniaturizadas.

Este PCB personalizado utilizaEl TP440 de Wangling, un termoplástico PPO (óxido de polifenileno) lleno de cerámica con unaconstante dieléctrica de 4.4A diferencia de los materiales tradicionales de PTFE, el TP440 no contiene refuerzo de fibra de vidrio, ofreciendo una excepcional estabilidad dimensional y un control Dk preciso.las bombillas, y otras aplicaciones aeroespaciales que requieren resistencia a la radiación y baja desgasificación.

Las cosas que hay que aprender

• Material: termoplástico PPO lleno de cerámica Wangling TP440 (Dk 4.4)
• Ventajas clave: No hay refuerzo de fibra de vidrio, control preciso de Dk, resistencia a la radiación
• Tamaño del tablero: 45,63 mm x 97,01 mm
• Construcción: de doble cara sin máscara de soldadura en ambos lados, con tela de seda negra en la parte superior
• Característica única: sólo una red en el diseño de aplicaciones de circuito único altamente especializadas
• Calidad: IPC-clase 2 con ensayo eléctrico al 100%

El cliente necesitaba un PCB de alta frecuencia para una aplicación aeroespacial de misión crítica, probablemente una antena GPS, fusible o sistema de misiles.baja salida de gas, un rendimiento eléctrico estable a través de temperaturas extremas, y un factor de forma compacto.Los materiales tradicionales de PTFE con refuerzo de fibra de vidrio no podían proporcionar la estabilidad dimensional y la resistencia a la radiación requeridas.

No hay refuerzo de fibra de vidrio
A diferencia de los laminados tradicionales de PTFE, el TP440 no utiliza tela de fibra de vidrio.Esto elimina el "efecto de fibra de vidrio" que puede causar micro-variaciones en la constante dieléctrica, garantizando una consistencia superior de la señal.

Constante dieléctrica de precisión (Dk = 4,4)
La serie TP permite ajustar con precisión los valores de Dk de 3 a 25 ajustando la relación cerámica-resina.

Resistencia a la radiación y baja emisión de gases
Estas propiedades son críticas para aplicaciones espaciales y aeroespaciales.con una salida mínima de gases para evitar la contaminación de la óptica o la electrónica sensibles.

Excelente estabilidad a la temperatura
El material tiene un rendimiento fiable de -100 °C a +150 °C, con una variación mínima del rendimiento eléctrico en todo el rango de funcionamiento.

Mecanizabilidad
A diferencia de los sustratos cerámicos (que requieren recubrimiento al vacío y son difíciles de mecanizar), el TP440 se puede procesar utilizando técnicas estándar de fabricación de PCB: perforación, fresado, corte y grabado.

Especificaciones del tablero

Estadísticas de diseño

El diseño de una red única es la estadística más llamativa aquí. Un circuito de una red es altamente especializado. Representa un único camino conductor, típicamente una línea de transmisión, alimentación de antena,o red pasiva simpleEsto confirma que la aplicación es probablemente un componente RF altamente especializado.

Opciones de diseño: Construido con el propósito de aeroespacial

Sin máscara de soldadura (ambos lados)
La ausencia de máscara de soldadura elimina cualquier pérdida dieléctrica potencial o contribuciones de desgasificación de los materiales de la máscara, crítico para aplicaciones aeroespaciales donde se debe controlar cada variable.

Pintura de seda negra (sólo en la parte superior)
La serigrafía negra proporciona un excelente contraste para la identificación de los componentes, manteniendo una apariencia profesional.

Fin de inmersión de oro
Proporciona una superficie plana y soldable con excelente resistencia a la corrosión y capacidad de unión de alambre.

1.6 mm espesor acabado
La placa más gruesa proporciona robustez mecánica para aplicaciones aeroespaciales donde la resistencia a las vibraciones y los golpes es crítica.

Comparación: Cómo se acumula el TP440

Por qué es importante:El TP440 ofrece la resistencia a la radiación y una baja desgasificación de los sustratos cerámicos con la maquinariabilidad del PTFE. Su construcción libre de fibra de vidrio garantiza una uniformidad excepcional de Dk.

Aplicaciones ideales

• Antenas GPS que requieren un rendimiento estable en entornos espaciales
• Sistemas de misiles que requieren resistencia a los golpes y a la radiación
• Fuegos que requieren circuitos de RF compactos y fiables
• Antenas miniaturizadas para aplicaciones aeroespaciales y de defensa
• Sistemas de navegación por satélite Beidou

P: ¿Qué hace que el TP440 sea diferente de los materiales de PTFE?
R: El TP440 no utiliza refuerzo de fibra de vidrio, el dieléctrico está compuesto enteramente de cerámica y resina PPO.Esto elimina las variaciones Dk causadas por el tejido de fibra de vidrio y proporciona una estabilidad dimensional superior.

P: ¿Por qué este diseño sólo tiene una red?
R: Un diseño de 1 red representa un solo camino conductor, como una línea de alimentación de antena, una línea de transmisión simple o una red de RF pasiva.

P: ¿Qué quiere decir "resistente a la radiación"?
R: El material mantiene sus propiedades eléctricas y mecánicas cuando se expone a la radiación (como en el espacio o en entornos nucleares).

P: ¿Por qué usar TP440 en lugar de un sustrato cerámico?
R: El TP440 ofrece propiedades eléctricas y radioresistentes similares, pero es mucho más fácil de mecanizar y procesar utilizando métodos estándar de fabricación de PCB.Los sustratos cerámicos requieren un procesamiento especializado como perforación con láser y recubrimiento al vacío.

P: ¿Cuál es el significado de las 28 vías con un diseño de 1 red?
R: El alto recuento de vías probablemente representa estructuras extensas de puesta a tierra, creando un plano de tierra bien definido o blindaje para la única trayectoria de señal.

P: ¿Este material es adecuado para aplicaciones espaciales?
R: Sí. La baja resistencia a las emisiones de gases y a la radiación hacen que el TP440 sea una excelente opción para los entornos espaciales y aeroespaciales.

Pensamientos finales

La combinación única de propiedades del Wangling TP440 –construcción libre de fibra de vidrio, control preciso de Dk, resistencia a la radiación,y su excelente maquinabilidad lo convierten en una excelente opción para aplicaciones aeroespaciales y de defensa exigentes.Ya sea que esté diseñando antenas GPS, sistemas de misiles o módulos de RF compactos, este material ofrece la fiabilidad y el rendimiento que necesita.
