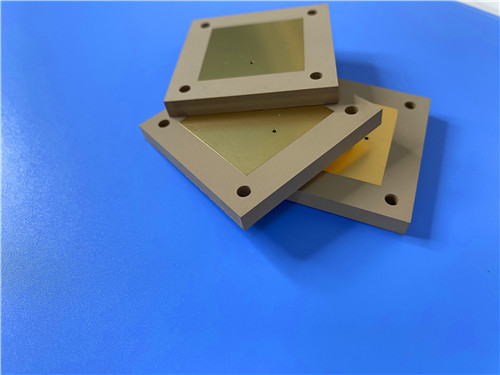

TP2500 alta frecuencia DK PCB de doble cara construida sobre laminado de 0,8 mm con chapado de oro puro para RF aeroespacial

Hola, soy Sally. Hoy estoy presentando un PCB personalizado construido sobre Wangling TP2500—un termoplástico sin fibra de vidrio con un acabado de oro puro sin níquel, diseñado para aplicaciones aeroespaciales y de defensa exigentes.

Este PCB personalizado se fabricó utilizando Wangling TP2500, un PPO relleno de cerámica termoplástico de la serie TP. Se aplicó un recubrimiento de oro puro sin níquel como acabado superficial, lo que lo hace adecuado para unión por cable y aplicaciones de RF sensibles. Con solo 1 red, el diseño es un componente de circuito único altamente especializado, probablemente una antena miniaturizada o una red de alimentación para navegación Beidou, equipos montados en misiles o espoletas.

Puntos Clave

Material: Wangling TP2500 — termoplástico PPO relleno de cerámica

Beneficio Clave: Construcción sin fibra de vidrio, acabado de oro puro sin níquel, resistencia a la radiación

Tamaño de la placa: 78 mm x 43,05 mm | Grosor acabado: 0,9 mm

Construcción: Doble cara, no se aplicó máscara de soldadura en ninguna de las caras, no se utilizó serigrafía

Acabado superficial: Recubrimiento de oro puro (sin níquel) — ideal para unión por cable y RF de baja pérdida

Diseño: 26 componentes, 36 vías, solo 1 red — un diseño de circuito único altamente especializado

Calidad: Se cumplió la clase IPC-2 y se realizó una prueba eléctrica del 100%

El Desafío: Rendimiento sin níquel para RF sensible

Nuestro cliente requirió una placa de RF para una aplicación aeroespacial de misión crítica. Se especificó un acabado superficial sin níquel, un requisito crítico porque el níquel es ligeramente magnético y puede introducir pérdidas o afectar el rendimiento en circuitos de RF sensibles. También se necesitaba capacidad de unión por cable. Además, el diseño requería resistencia a la radiación y baja emisión de gases para entornos espaciales y de defensa.

Wangling TP2500 con Recubrimiento de Oro Puro

Se seleccionó TP2500 de la serie Wangling TP, combinado con un acabado superficial de oro puro (sin níquel). Aquí se explica por qué se eligió esta combinación:

Acabado de Oro Puro sin Níquel
Se eliminó el níquel del acabado superficial, eliminando cualquier posible interferencia magnética o contribución de pérdida en circuitos de RF sensibles. La superficie de oro puro también proporciona una excelente capacidad de unión por cable, fundamental para ensamblajes de RF especializados.

Construcción sin Fibra de Vidrio
La capa dieléctrica estaba compuesta únicamente de cerámicas y resina PPO; no se utilizó tejido de fibra de vidrio. Esto eliminó el "efecto de fibra de vidrio" y aseguró una consistencia de señal excepcional.

Dk controlable con precisión (3 a 25)
Los valores de Dk se pueden ajustar en la serie TP ajustando la relación cerámica-resina, lo que proporciona flexibilidad de diseño para requisitos de impedancia específicos.

Resistente a la Radiación y Baja Emisión de Gases
Estas propiedades fueron críticas para aplicaciones espaciales y aeroespaciales. El material mantiene el rendimiento en entornos de alta radiación con una emisión de gases mínima.

Amplio Rango de Temperatura de Operación
Se logró un rendimiento confiable de -100 °C a +150 °C, con una excelente resistencia a bajas temperaturas.

Mecanizado Superior
A diferencia de los sustratos cerámicos, el TP2500 se puede mecanizar utilizando técnicas estándar de PCB: se aplicaron taladrado, fresado, cizallado y grabado.

La Construcción: Detalles que Importan

Estadísticas de Diseño

El diseño de una sola red es la estadística más reveladora: se creó un único camino conductor, como una línea de alimentación de antena o una red de RF pasiva. Esto confirma que la aplicación es un componente de RF altamente especializado, probablemente una antena miniaturizada o una red de alimentación.

Opciones de Diseño: Diseñado específicamente para RF aeroespacial

Recubrimiento de Oro Puro (sin níquel)
Se eliminó el níquel para evitar interferencias magnéticas y pérdidas en circuitos de RF sensibles. El oro puro también proporciona una excelente capacidad de unión por cable.

Sin Máscara de Soldadura (Ambas Caras)
Se eliminó la máscara de soldadura para evitar cualquier posible contribución de pérdida dieléctrica o emisión de gases, algo crítico para aplicaciones espaciales y aeroespaciales.

Sin Serigrafía
Se omitió la serigrafía para mantener la placa limpia y optimizar el rendimiento de RF.

Grosor acabado de 0,9 mm
Se logró un equilibrio entre robustez mecánica y construcción ligera.

Comparación: Cómo se compara el TP2500

Por qué esto importa: El TP2500 con recubrimiento de oro puro ofrece la capacidad de unión por cable y la resistencia a la radiación de los sustratos cerámicos con el mecanizado del PTFE—y sin la interferencia magnética del níquel.

Aplicaciones Ideales

1. Sistemas de navegación Beidou que requieren circuitos de RF compactos y confiables
2. Equipos montados en misiles que exigen resistencia a golpes y radiación
3. Espoletas que requieren miniaturización y confiabilidad extremas
4. Antenas miniaturizadas para aplicaciones aeroespaciales y de defensa

P: ¿Por qué se especificó un acabado de oro puro sin níquel?
R: El níquel es ligeramente magnético y puede introducir pérdidas o afectar el rendimiento en circuitos de RF sensibles. El oro puro elimina esta preocupación y proporciona una excelente capacidad de unión por cable.

P: ¿Qué diferencia al TP2500 de los materiales de PTFE?
R: El TP2500 no utiliza refuerzo de fibra de vidrio; el dieléctrico está compuesto enteramente de cerámicas y resina PPO. Esto elimina las variaciones de Dk y proporciona una estabilidad dimensional y resistencia a la radiación superiores.

P: ¿Por qué este diseño tiene solo 1 red?
R: Se diseñó un único camino conductor, como una línea de alimentación de antena o una red de RF pasiva. Esto es típico de componentes de RF altamente especializados como antenas miniaturizadas.

P: ¿Cuál es la importancia de 36 vías con un diseño de 1 red?
R: Es probable que la alta cantidad de vías haya creado extensas estructuras de tierra, formando un plano de tierra bien definido o blindaje para la única ruta de señal.

P: ¿Es el recubrimiento de oro puro adecuado para la unión por cable?
R: Sí. El oro puro proporciona una superficie excelente para la unión por cable, lo que lo hace ideal para ensamblajes de RF especializados e interconexiones a nivel de chip.

P: ¿Es este material adecuado para aplicaciones espaciales?
R: Sí. La resistencia a la radiación y la baja emisión de gases hacen del TP2500 una excelente opción para entornos espaciales y aeroespaciales.

Pensamientos Finales

El Wangling TP2500 con recubrimiento de oro puro ofrece una combinación única de propiedades: construcción sin fibra de vidrio, acabado sin níquel, resistencia a la radiación y excelente mecanizado. Cuando su diseño de RF exige capacidad de unión por cable y ausencia de interferencias magnéticas, este material cumple.

¿Tiene en mente un proyecto aeroespacial o de antenas? Me encantaría saber de él.

— Sally :)
