Hola, soy Sally, y hoy estoy emocionada de compartir un reciente proyecto de PCB personalizado que aborda los desafíos únicos del diseño de radiofrecuencia de alta potencia.
La Junta en un vistazo

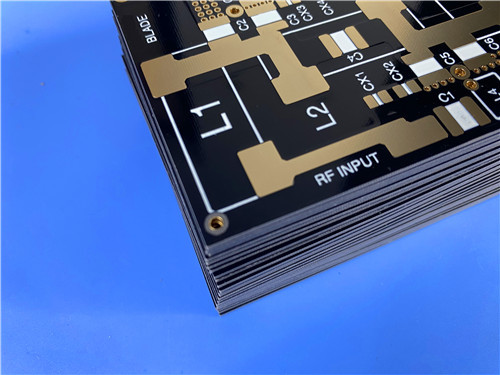

Este es un PCB rígido de doble cara construido sobre F4BTD350S, un sustrato de resina PTFE de alta conductividad térmica.El apilamiento consiste en capas de cobre de 35 μm a ambos lados de un.508 mm F4BTD350S núcleo.
El diseño utiliza 7/9 milímetros de traza y espacio con un tamaño mínimo de agujero de 0.6 mm. El acabado de la superficie es Oro de inmersión, con una máscara de soldadura negra aplicada solo en la capa superior.La pantalla de seda blanca está presente en la parte superior, y cada tablero se somete a pruebas eléctricas al 100% de acuerdo con los estándares IPC-Clase-2.
¿Por qué el F4BTD350S?
F4BTD350S es un compuesto PTFE reforzado con fibra de vidrio lleno de cerámica de alta conductividad térmica.Se desarrolló específicamente para aplicaciones donde la disipación de calor y la baja pérdida de señal son igualmente críticas.
El material ofrece una constante dieléctrica de 3,5 ± 0,07 a 10 GHz y un factor de disipación impresionantemente bajo de 0.0016Sin embargo, la característica más destacada es su conductividad térmica de 1,25 W/M·K, significativamente superior a la de los materiales PTFE estándar.Esto significa que el calor generado por los componentes de alta potencia de RF se conduce eficientemente, prolongando la vida útil del dispositivo y garantizando un funcionamiento fiable en condiciones exigentes.
Las ventajas adicionales incluyen un bajo coeficiente de expansión térmica en comparación con el cobrepara agujeros de recubrimiento confiables, alta resistencia eléctrica y resistencia a la llama UL 94-V0.
Estadísticas de diseño
El tablero contiene 18 componentes con 22 almohadillas ¥10 de agujero a través y 12 de montaje superficial en el lado superior.Esta topología simple apunta a un subcircuito de RF especializado, probablemente una etapa de filtro, acoplador o amplificador de potencia donde la integridad de la señal y la gestión térmica son primordiales.
Las principales opciones de diseño
La máscara de soldadura negra en la capa superior proporciona una apariencia profesional al tiempo que protege los componentes y los rastros.La capa inferior desnuda está optimizada para el rendimiento de RF y disipación de calor.
El espesor de la placa de 0,6 mm logra un equilibrio entre la resistencia mecánica y la construcción ligera que a menudo se requiere en los sistemas RF.
Aplicaciones típicas
Con su alta conductividad térmica y características de baja pérdida, esta placa es ideal para aplicaciones de radiofrecuencia de alta potencia, amplificadores de potencia, antenas, equipos de calefacción industriales,acopladores, filtros y separadores de energía.
Pensamientos finales
Este proyecto pone de relieve nuestra capacidad para entregar PCB personalizados utilizando materiales avanzados de gestión térmica como F4BTD350S.Cuando su diseño exige tanto un rendimiento RF excepcional como una disipación de calor eficiente, tenemos la experiencia para hacer que suceda.
