Estudio de caso de PCB personalizado: F4BME220 ultra delgado para diseños compactos de RF y microondas

Estudio de caso de PCB personalizado: F4BME220 ultrafino para diseños compactos de RF y microondas

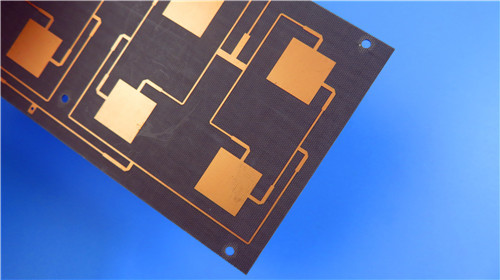

Hola, soy Sally. Hoy estoy presentando una PCB personalizada que amplía los límites de la miniaturización: una placa ultrafina de 0,1 mm construida sobre F4BME220 para aplicaciones exigentes de RF y microondas.

Esta PCB personalizada utiliza F4BME220, un laminado de alta frecuencia a base de PTFE, para lograr un grosor final ultrafino de 0,1 mm. A pesar de su perfil delgado, mantiene un excelente rendimiento de RF y es ideal para antenas de phased array, comunicaciones por satélite y otras aplicaciones de microondas con restricciones de espacio.

Puntos clave

Material: Laminado de alta frecuencia a base de PTFE F4BME220 (Dk 2,2 típico)

Beneficio clave: Construcción ultrafina de 0,1 mm que permite una miniaturización extrema

Tamaño de la placa: 79 mm x 65,3 mm

Construcción: Doble cara con máscara de soldadura verde solo en la parte superior, serigrafía blanca solo en la parte superior

Característica especial: Núcleo extremadamente delgado (0,1 mm) para diseños compactos y ligeros

Calidad: IPC-Clase-2 con pruebas eléctricas al 100%

El desafío: Miniaturización extrema sin sacrificar el rendimiento

Nuestro cliente necesitaba una placa de RF excepcionalmente delgada, con un grosor final de solo 0,1 mm. La aplicación exigía un diseño ligero y compacto que pudiera encajar en espacios reducidos manteniendo un excelente rendimiento de alta frecuencia para sistemas de microondas y radar. Los materiales de placa estándar simplemente no podían lograr este grosor manteniendo las propiedades eléctricas requeridas.

Nuestra solución: Laminado de alta frecuencia F4BME220

Seleccionamos F4BME220, un material a base de PTFE reforzado con tejido de fibra de vidrio y película de PTFE. Aquí le explicamos por qué fue la elección perfecta:

Construcción ultrafina (núcleo de 0,1 mm)
El núcleo F4BME220 mide solo 0,1 mm, lo que permite un grosor final de la placa de 0,1 mm. Esta extrema delgadez es ideal para aplicaciones donde el peso y el espacio son restricciones críticas.

Características de baja pérdida
El material ofrece un excelente rendimiento eléctrico con baja pérdida dieléctrica, lo que garantiza la integridad de la señal a frecuencias de microondas.

Amplio rango de Dk (2,17-3,0)
Con la personalización de Dk disponible, los diseñadores pueden ajustar la constante dieléctrica para requisitos de impedancia específicos. F4BME220 generalmente opera en el extremo inferior de este rango, ideal para minimizar la pérdida de señal.

Excelente estabilidad
El material ofrece una estabilidad mejorada en comparación con el F4B estándar, con mayor resistencia de aislamiento y rendimiento constante en todas las frecuencias.

Baja emisión de gases
El material presenta bajas características de escape, lo que lo hace adecuado para aplicaciones aeroespaciales y de vacío.

Especificaciones de la placa

Estadísticas de diseño

El diseño de 2 redes indica un subcircuito de RF especializado. El alto número de vías (37) en relación con los componentes es notable: esto sugiere un enrutamiento denso y posibles interconexiones complejas dentro de un área compacta. El tamaño mínimo de orificio de 0,25 mm empuja los límites de la capacidad de perforación mecánica.

Por qué importa el ultrafino

Un grosor final de 0,1 mm es excepcionalmente delgado para una PCB rígida. He aquí por qué esto es importante:

Reducción de peso: Crítico para aplicaciones aeroespaciales, de drones y portátiles

Ahorro de espacio: Permite la integración en carcasas ajustadas

Flexibilidad: Se acerca a la delgadez de los circuitos flexibles manteniendo las propiedades del sustrato rígido

Integridad de la señal: Rutas de señal más cortas en ciertas configuraciones

Comparación: Cómo se compara F4BME220

Por qué esto importa:F4BME220 ofrece la delgadez de los materiales de PTFE avanzados con buen rendimiento de RF a un precio rentable. Sus bajas características de emisión de gases lo hacen adecuado para aplicaciones aeroespaciales.

Opciones de diseño: Diseñado específicamente para RF

Máscara de soldadura verde (solo superior)
La capa superior presenta una máscara de soldadura verde para la protección de componentes, mientras que la inferior permanece desnuda para un rendimiento de RF óptimo y para minimizar el grosor.

Serigrafía blanca (solo superior)
La identificación clara de componentes en el lado superior simplifica el ensamblaje y la resolución de problemas.

Acabado de oro de inmersión
Proporciona una superficie plana y soldable con excelente resistencia a la corrosión.

Pista/Espacio de 5/8 mil
El enrutamiento de paso fino permite diseños compactos dentro del área pequeña de la placa.

Aplicaciones ideales

Antenas de phased array que requieren redes de alimentación ligeras y compactas

Sistemas de comunicación por satélite con estrictas restricciones de peso

Módulos de microondas y RF en carcasas con restricciones de espacio

Desfasadores y componentes pasivos

Divisores de potencia, acopladores y combinadores

Antenas de estación base

P: ¿Cómo se logra un grosor de 0,1 mm?

R: El núcleo F4BME220 se fabrica con un grosor de 0,1 mm. Con las capas de cobre añadidas, el grosor final total sigue siendo de 0,1 mm, ya que el cobre se tiene en cuenta en la especificación del apilamiento.

P: ¿Es frágil una placa de 0,1 mm?
R: Aunque más delgada que las placas estándar, F4BME220 mantiene una rigidez adecuada para la mayoría de las aplicaciones. Sin embargo, el manejo y el ensamblaje requieren cuidado para evitar flexiones.

P: ¿Por qué elegir F4BME en lugar de materiales de PTFE más caros?
R: F4BME ofrece un excelente rendimiento de RF a un precio más rentable, con el beneficio adicional de capacidades de construcción extremadamente delgadas.

P: ¿Cuál es la importancia de 37 vías para un diseño de 2 redes?
R: El alto número de vías sugiere un blindaje, conexión a tierra o interconexiones complejas dentro del circuito de RF, probablemente conectando múltiples puntos de tierra o creando un plano de tierra estructurado.

P: ¿Se puede lograr este grosor con otros materiales?
R: Sí, pero F4BME ofrece específicamente la combinación de delgadez, baja pérdida y rentabilidad que lo convirtió en la elección correcta para esta aplicación.

La extrema delgadez y el excelente rendimiento de RF de F4BME220 lo convierten en una opción sobresaliente para aplicaciones donde el peso y el espacio son primordiales. Combinado con sus bajas características de emisión de gases y su rentabilidad, es ideal para diseños aeroespaciales, satelitales y de microondas compactos.

¿Tiene en mente un proyecto de RF ultrafino? Me encantaría saber de él.
