En el mundo de la electrónica de alta frecuencia, el mantra suele ser "menos es más". Cuando la integridad de la señal es primordial, cada elección de material, cada decisión de diseño y cada proceso de fabricación deben examinarse meticulosamente. Esta es la historia de un fascinante proyecto de PCB personalizado que encarna este principio, aprovechando las propiedades avanzadas de un sustrato especializado para crear una placa de dos capas robusta y de alto rendimiento.
El resumen: una base para la excelencia en alta frecuencia
Este proyecto se centró en el diseño y fabricación de una placa de circuito impreso rígida de 2 capas. En su núcleo se encontraba un material específico: Rogers DiClad 527. Este no era un diseño estándar de FR-4; era una placa construida desde cero para sobresalir en aplicaciones exigentes de RF y microondas.
Decodificando la lista de materiales: el "por qué" detrás del "qué"
Las especificaciones de esta PCB revelan una clara filosofía de diseño centrada en el rendimiento, la precisión y la confiabilidad para señales de alta frecuencia.
El sustrato: Rogers DiClad 527
La elección más crítica fue el material base. A diferencia del estándar FR-4, DiClad 527 es un compuesto de PTFE (teflón) reforzado con fibra de vidrio tejida. Esta es una familia de materiales clásica para trabajos de alta frecuencia porque el PTFE tiene una pérdida de señal inherentemente baja..
¿Qué hace que el*527*La variante especial es su mayor ratio de refuerzo de fibra de vidrio. Esto le confiere una estabilidad dimensional superior en comparación con otros materiales de PTFE. Sus propiedades clave a 10 GHz son una constante dieléctrica (Dk) estable entre 2,40 y 2,60 y un factor de disipación (Df) excepcionalmente bajo de 0,0017.. Para un ingeniero, esto significa impedancia predecible, atenuación mínima de la señal y rendimiento constante en un amplio rango de frecuencias.
Una filosofía de diseño minimalista: sin máscara de soldadura

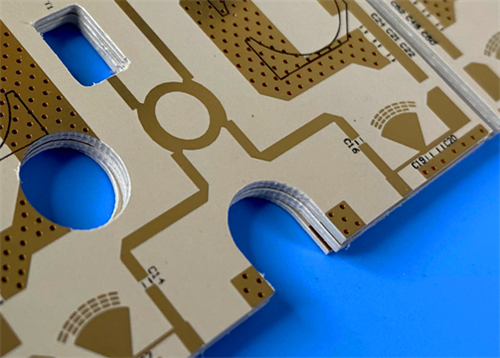

Una de las características más llamativas de esta PCB es la ausencia total de máscara de soldadura tanto en la capa superior como en la inferior. Para aquellos acostumbrados a ver los omnipresentes tableros verdes (o negros, rojos, azules), esto puede parecer extraño. Sin embargo, es una elección deliberada para diseños de alta frecuencia:
- Integridad de la señal:La máscara de soldadura tiene una constante dieléctrica y un factor de disipación propio. A altas frecuencias, este material puede convertirse en una fuente de pérdida de señal y variación de impedancia. Al eliminarlo, la señal viaja en un entorno más controlado y consistente, interactuando principalmente solo con el sustrato DiClad de alto rendimiento y el cobre.
- Aplicaciones de alto voltaje:La ausencia de una capa dieléctrica también puede ser beneficiosa en diseños con potenciales de alto voltaje o RF de alta potencia, donde la rotura de la máscara de soldadura o la formación de arcos podrían ser una preocupación.
Estadísticas de Construcción y Rendimiento
Los detalles de fabricación de la PCB refuerzan aún más su diseño orientado al rendimiento:
- Dimensiones del tablero:49,63 mm x 91,54 mm con una estrecha tolerancia de +/- 0,15 mm, lo que indica la necesidad de un ajuste mecánico preciso.
- Acumulación:Una construcción clásica de 2 capas con 35 μm (1 oz) de cobre en ambos lados de un núcleo DiClad de 0,508 mm (20 mil).
- Traza/Espacio:Un mínimo de 4/6 mils, lo que demuestra la necesidad de un enrutamiento preciso para acomodar los 36 componentes y 104 pads dentro del área compacta de la placa..
- Acabado superficial:Immersion Gold (ENIG) proporciona una superficie plana y soldable, que es excelente para las 41 almohadillas SMT de la parte superior y también ofrece resistencia a la corrosión..
- Pruebas:Una prueba 100% eléctrica antes del envío garantiza que el diseño cuidadoso y los materiales especializados se traduzcan en un producto completamente funcional.
Las decisiones de diseño: una mirada más cercana
Examinemos el componente y la estructura de la red. El tablero contiene36 componentes,104 almohadillas en total(63 de los cuales son de orificio pasante), y19 vías. Se trata de un diseño de tecnología mixta que aprovecha la resistencia mecánica de los componentes de orificio pasante y la densidad de SMT. El hecho de que la junta sólo tenga2 redeses particularmente interesante. Esta absoluta simplicidad sugiere que la placa es un subcircuito muy específico, potencialmente de alta potencia o alta frecuencia, como un filtro, un balun, un acoplador o una simple red de alimentación de antena, en lugar de una placa digital compleja y multifunción..
La aceptación del estándar IPC-Clase-2 significa que la placa está diseñada para productos electrónicos de servicio dedicados, un nivel de confiabilidad que se adapta perfectamente a este tipo de aplicación.
Conclusión: una clase magistral sobre diseño basado en materiales
Esta PCB personalizada es un ejemplo brillante de cómo la selección de materiales impulsa todo el proceso de diseño. Al elegir Rogers DiClad 527, el diseñador se aseguró de que la placa tuviera una base óptima para el rendimiento de alta frecuencia. La decisión de renunciar a la máscara de soldadura, un detalle aparentemente menor, revela una profunda comprensión de cómo las pérdidas parásitas pueden degradar una señal. La construcción precisa, incluido el peso específico del cobre, el espesor del revestimiento y las tolerancias estrictas, demuestra el compromiso de producir un producto confiable y de alto rendimiento.
Esta placa no es sólo una colección de componentes sobre un sustrato; es un testimonio del poder de la ingeniería con propósito: un dispositivo en el que cada material y especificación se elige para cumplir una misión específica de alto rendimiento.
