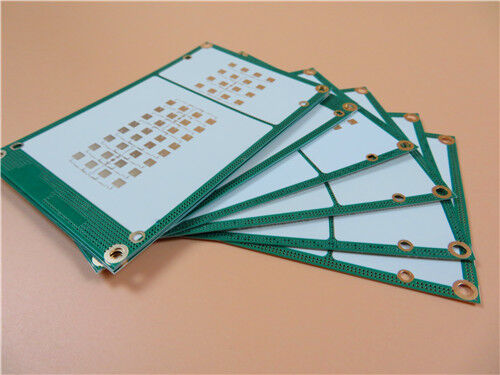

TFA300 laminado de alta frecuencia: Guía completa de ingeniería con propiedades, estudio de caso de diseño de PCB y aplicaciones

¿Qué es el TFA300?

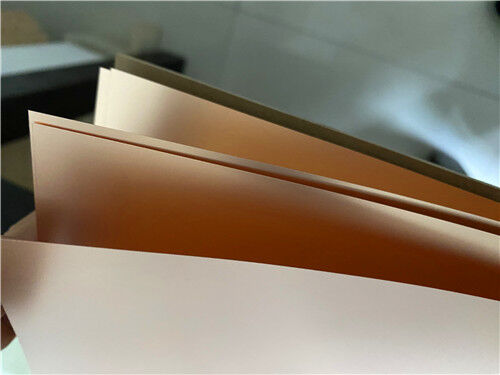

TFA300 es un sustrato dieléctrico compuesto de PTFE-cerámica desarrollado por Taizhou Wangling Insulating Material Factory.alternativa de alta fiabilidad a los laminados de alta frecuencia importadosCon una constante dieléctrica (Dk) de 3,00 ± 0.04, un factor de disipación ultra bajo (0,001 a 10 ‰ 20 GHz) y un CTE igualado al cobre (18 ppm/°C), sobresale en ondas milimétricas (hasta 77 GHz), matriz de fases,y aplicaciones espaciales, ofreciendo al mismo tiempo una excelente capacidad de procesamiento para la fabricación de placas de PTFE estándar.

Lecciones clave (en un vistazo)

Dk (10 GHz): 3,00 ± 0.04

Factor de disipación: 0,001 @ 10/20 GHz; 0,0012 @ 40 GHz

TCDK (-55°C a 150°C): -8 ppm/°C

CTE (X/Y/Z): 18 / 18 / 30 ppm/°C (-55°C a 288°C)

Conductividad térmica: 0,60 W/m·K

Absorción de humedad: 0,04%

Se aplicará el procedimiento de ensayo de la prueba de combustibilidad.

Frecuencia máxima de funcionamiento: ≥ 77 GHz

Diferencial clave: no hay tela de fibra de vidrio, elimina el efecto de tejido y minimiza la anisotropía

1¿Por qué elegir el TFA300?

Para los ingenieros que diseñan circuitos de RF / microondas, la selección de materiales afecta directamente la integridad de la señal, la gestión térmica y la confiabilidad a largo plazo.El TFA300 aborda estas exigencias a través de tres pilares:

Excelencia eléctrica: La estructura no tejida llena de cerámica asegura un comportamiento dieléctrico isotrópico, eliminando el "efecto de tejido de fibra" que afecta a los laminados tradicionales de PTFE de vidrio tejido.Esto se traduce en una impedancia y una respuesta de fase constantes, críticas para las redes de formación de haz y las matrices de fases..

Compatibilidad térmico-mecánica: Con X / Y CTE esencialmente coincidiendo con el cobre (18 vs. ~ 17 ppm / ° C), TFA300 minimiza la tensión en los agujeros atravesados con chapa (PTH) durante el ciclo térmico.Este es un importante refuerzo de fiabilidad para Dense, diseños de múltiples capas.

Estabilidad de banda ancha: su bajo TCDK (-8 ppm/°C) garantiza que las frecuencias de resonancia y las respuestas del filtro se mantengan estables a través de duros cambios de temperatura,que lo hace adecuado tanto para aviónica como para instalaciones de radar al aire libre.

2Propiedades del laminado TFA300

La siguiente tabla consolida todas las especificaciones eléctricas, mecánicas, térmicas y físicas del TFA300, tal como se proporciona en la hoja de datos oficial.Todos los valores representan datos típicos de medición y están destinados a ayudar en la selección del material..

En el caso de espesores dieléctricos superiores a 1,5 mm, se podrá añadir una cantidad mínima de tela de vidrio a efectos de manipulación.

Referencia de los métodos de ensayo:

La constante dieléctrica y el factor de disipación se miden según GB/T 12636-1990 o IPC-TM-650 2.5.5.5 (método de rayas).

Los valores Dk de diseño se miden utilizando el método de las microrremesas de 50Ω.

Las otras propiedades siguen las normas IPC-TM-650 o GBT4722-2017.

Opciones disponibles (resumen del texto):

Fuel de cobre: cobre de bajo perfil RTF estándar en 0,5 oz o 1 oz; cobre laminado opcional, papel de resistencia incorporado de 50Ω (aleación NiP, de 0,2 μm de espesor), o variantes con respaldo metálico (base de aluminio o cobre).

espesor dieléctrico: disponible desde 0,127 mm hasta 6,35 mm en incrementos estándar, con espesores personalizados disponibles bajo petición.

Tamaños de los paneles: 305×460 mm (12"×18") o 460×610 mm (18"×24") estándar; otros tamaños bajo petición.

3. Estudio de caso de diseño de PCB Desde la especificación a la realidad

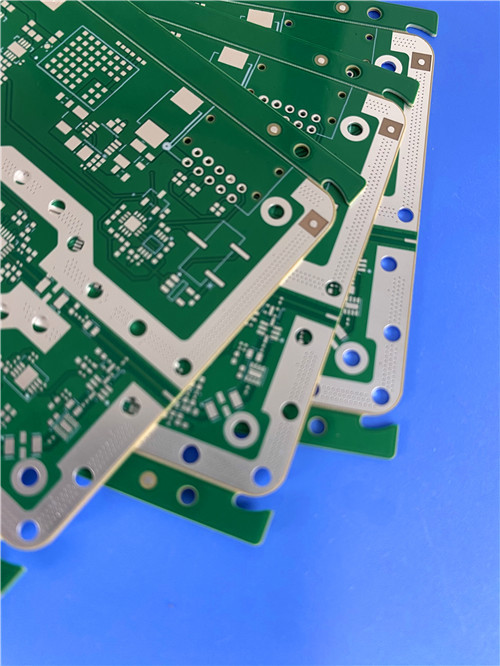

Para ilustrar cómo el TFA300 funciona en un diseño del mundo real, aquí hay un ejemplo de placa de 2 capas.

Especificaciones de diseño de PCB

Razonamiento de ingeniería de las especificaciones clave:

Nota de fabricación clave para el TFA300:

Perforación: Utilice taladros de carburo afilados con velocidades y tasas de retracción optimizadas para evitar las burrs, especialmente para el núcleo delgado de 0,2 mm.La ausencia de tela de vidrio en el rango de espesor estándar reduce el desgaste de la herramienta en comparación con el PTFE de vidrio tejido.

Preparación de la superficie: se recomienda un tratamiento con plasma (por ejemplo, mezcla CF4/O2) antes de la ENIG para activar la superficie de PTFE y garantizar una fuerte adhesión del revestimiento.

Laminación: Si bien este es un diseño de 2 capas, TFA300 también es adecuado para pilas multicapa; su baja CTE del eje Z (30 ppm / °C) ayuda a mantener la integridad a través del ciclo térmico.

4. Posicionamiento comparativo Cómo destaca el TFA300

En comparación con los laminados típicos de PTFE reforzados con vidrio tejido (por ejemplo, materiales de la clase RO3003TM), el TFA300 ofrece varias ventajas distintas:

Eliminación del efecto de tejido de fibra: non-woven construction removes the periodic dielectric variation that causes phase ripple and impedance inconsistencies in high-frequency circuits—a critical benefit for phased-array antennas and beamforming networks.

Factor de disipación más bajo: a 0.001 (frente a ~ 0.0013 para muchos competidores), TFA300 ofrece una pérdida de inserción mensurablemente menor, mejorando la ganancia del sistema y la cifra de ruido.

TCDK superior: a -8 ppm/°C (frente a ~-3 ppm/°C para algunas alternativas), proporciona una respuesta de fase más plana sobre los extremos de temperatura.

Desgasificación de grado aeroespacial: Las propiedades de baja desgasificación cumplen con los requisitos de aplicación espacial, una característica no garantizada en todos los laminados de PTFE de grado comercial.

Si bien el FR-4 es rentable para la electrónica de uso general, su alta pérdida (~ 0,025 Df) y su mala estabilidad de alta frecuencia lo hacen inadecuado para aplicaciones por encima de ~ 5 GHz.El TFA300 está diseñado especialmente para el dominio de microondas y ondas milimétricas.

5. Aplicaciones típicas ¢ Donde brilla el TFA300

Basado en su conjunto de propiedades y el caso de diseño anterior, el TFA300 es adecuado para:

Aeroespacial y Defensa: Transceptores espaciales, radares aviónicos, módulos de guerra electrónica (EW) y cargas útiles de satélites.

Sistemas de radares: radares de alerta temprana, aerotransportados y terrestres.

Sistemas de antenas: antenas sensibles a las fases, redes de formación de haz, matrices de parches y redes de alimentación.

Comunicaciones por satélite: terminales de banda Ka, receptores de navegación y equipos de telemetría.

Radar automotriz de onda milimétrica: sensores de 77 GHz y 79 GHz para ADAS y conducción autónoma.

Amplificadores de alta potencia: Aplicaciones en las que la baja pérdida y la conductividad térmica (0,60 W/(m·K)) son críticas para la disipación de calor.

P1: ¿Puede el TFA300 reemplazar materiales importados como los equivalentes RO3003TM o ArlonTM?

Sí, el TFA300 está diseñado específicamente como una alternativa para aplicaciones de alta frecuencia y alta confiabilidad.y ofrece el beneficio adicional de eliminar el efecto de tejido de fibra.

P2: ¿Cómo afecta la construcción "sin tela de vidrio" al procesamiento?
Mejora la perforabilidad y reduce el desgaste de las herramientas en comparación con el PTFE de vidrio tejido.Los parámetros de perforación adecuados y el tratamiento con plasma antes del revestimiento todavía se recomiendan para obtener resultados óptimosPara espesores superiores a 1,5 mm, se puede añadir un mínimo de tela de vidrio, lo que no afecta significativamente el rendimiento de la RF, pero ayuda a manejarla.

P3: ¿Cuál es la frecuencia máxima de funcionamiento de TFA300?
Aunque probado hasta 40 GHz a través de métodos de línea de rayos, el material admite frecuencias de hasta 77 GHz y más allá, lo que lo hace adecuado para las aplicaciones de radar de onda milimétrica y 5G modernas.

P4: ¿Es el TFA300 adecuado para placas multicapa?
Su baja CTE del eje Z (30 ppm/°C) y buena estabilidad dimensional lo hacen adecuado para planos de fondo de múltiples capas e incluso de alto recuento de capas.El cobre estándar RTF también ayuda en la unión durante la laminación.

P5: ¿Qué significa "50Ω de papel de resistencia incrustado"?
TFA300 puede suministrarse con una lámina resistiva de níquel-fósforo de 50Ω/m2 (0,2 μm de espesor) en la capa de cobre,permitiendo resistores de película delgada formados de forma integral directamente en la placa, ahorrando espacio en el PCB y mejorando el rendimiento de alta frecuencia en comparación con los componentes discretos de montaje en superficie.

P6: ¿Qué espesores dieléctricos están disponibles para el TFA300?
Los espesores estándar van desde 0,127 mm (5,0 mil) hasta 6,35 mm (250 mil), con tolerancias según los estándares IPC..

P7: ¿Están garantizados todos los valores de la tabla de propiedades?
Los datos proporcionados son valores típicos de medición destinados a ayudar en la selección del material y no constituyen garantía.Los usuarios finales deben verificar la idoneidad para su aplicación específica mediante sus propios procesos de ensayo y calificación..

P8: ¿Qué acabados superficiales son compatibles con el TFA300?
El oro de inmersión (ENIG) se utiliza comúnmente, como en el caso de diseño anterior.o OSP también son compatibles con la preparación adecuada de la superficie (tratamiento con plasma) antes del acabado.

Conclusión

El laminado TFA300 de Taizhou Wangling combina las características de baja pérdida del PTFE con la estabilidad dimensional y térmica de los compuestos no tejidos de cerámica.Como se demuestra en el caso de diseño de PCB de 2 capas y apoyado por la tabla de propiedades consolidada completaPara los ingenieros que buscan una solución fiable y de alto rendimiento, la tecnología de alta velocidad es una herramienta que permite a los ingenieros de alta velocidad, a través de la cual se puede obtener un rendimiento óptimo.y un sustituto rentable de los sustratos de RF importados, especialmente en el sector aeroespacialEl TFA300 ofrece una solución convincente y probada en el campo.
