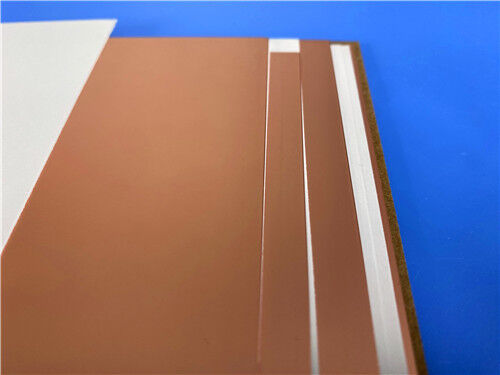

TLX-9 Laminado revestido de cobre

Laminado revestido de cobre TLX-9: rendimiento equilibrado para aplicaciones de RF y microondas

Taconic presenta el TLX-9,un laminado revestido de cobre reforzado con tejido de vidrio de PTFE/tejido de alto rendimiento diseñado para ofrecer propiedades eléctricas y mecánicas excepcionales para una amplia gama de aplicaciones de RF y microondasCon más de 35 años de experiencia en el recubrimiento de fibra de vidrio con PTFE, Taconic ha diseñado la serie TLX para proporcionar a los diseñadores unaSolución rentable que equilibra el rendimiento con la fabricabilidad.

Rendimiento eléctrico

El TLX-9 cuenta con una constante dieléctrica (Dk) de 2,50 ± 0,04 a 10 GHz, ofreciendo una consistencia excepcional y una tolerancia estrecha que permite un control preciso de la impedancia y diseños de circuitos repetibles.El factor de disipación (Df) es un impresionante 0.0019 a 10 GHz, garantizando una baja pérdida de señal en todas las aplicaciones de banda ancha.

Las propiedades eléctricas clave incluyen:

Absorción de humedad: < 0,02%, manteniendo un rendimiento estable en ambientes húmedos

Disminución dieléctrica: > 60 kV, proporcionando un aislamiento sólido

Resistencia de volumen y de superficie: 107 Mohm/cm y 107 Mohm, respectivamente

Resistencia al arco: > 180 segundos, garantizando la fiabilidad en condiciones de alto voltaje

La constante dieléctrica del material se mantiene estable en un amplio rango de frecuencia, lo que lo hace adecuado para aplicaciones desde la banda L hasta la banda Ku y más allá.

Propiedades mecánicas y térmicas

El TLX-9 ofrece una excelente resistencia mecánica con una resistencia a la flexión superior a 23.000 psi (159 N/mm2) longitudinalmente y 19.000 psi (131 N/mm2) transversalmente.El coeficiente de expansión térmica (CTE) es de 9-12 ppm/°C en la dirección XY y 130-145 ppm/°C en la dirección Z, proporcionando una estabilidad dimensional y una integridad fiable de los orificios.

La conductividad térmica es de 0,19 W/m/K, lo que facilita la disipación de calor efectiva de los componentes activos.El material alcanza una calificación de inflamabilidad UL 94 V-0 y no presenta prácticamente ninguna absorción de humedad durante los procesos de fabricación.

Aplicaciones versátiles

• Amplificadores de bajo ruido (LNA), convertidores de bloque de bajo ruido (LNB) y convertidores de bajo ruido (LNC)
• Antenas de gran formato PCS/PCN
• Los demás aparatos para la fabricación de equipos para la fabricación de equipos
• Componentes pasivos como acopladores, divisores y filtros
• Sistemas de radar y antenas de matriz en fase
• Sistemas de comunicación móvil y equipos de ensayo de microondas

Procesamiento y fabricación

Una de las principales ventajas de TLX-9 es su compatibilidad con los métodos de procesamiento estándar de PTFE/fibra de vidrio tejida.

Cisar, perforar y moler con equipos convencionales

Revestidos con procesos de revestimiento de agujeros estándar

Grabada con soluciones químicas comunes

Fabricados tanto en placas de circuitos de una sola capa como en placas de circuitos de varias capas

La estabilidad dimensional del material y la baja absorción de humedad aseguran resultados consistentes durante todo el proceso de fabricación.

Configuraciones estándar:

Constante dieléctrica: 2,50 ± 0.04

espesor dieléctrico: disponible desde 0,0050" (0,13mm) hasta 0,0300" (0,76mm) y ≥ 0,0310" (≥ 0,78mm)

Tamaño del panel estándar: 36" x 48" (914mm x 1220mm)

Revestimiento de cobre: cobre electrodepositado en 1⁄2 oz (CH), 1 oz (C1) y 2 oz (C2) de peso

Opciones personalizadas:

Tamaños de panel adicionales disponibles, incluyendo 12 "x 18", 18 "x 24", 24 "x 36", y más

Los paneles cortados a medida están disponibles bajo petición

Disponibles revestimientos alternativos  por favor, póngase en contacto con el servicio de atención al cliente para obtener más detalles.

Certificado de conformidad: cada envío incluye un certificado de conformidad con datos reales de ensayo, que garantiza la trazabilidad y la garantía de calidad.

Directrices sobre almacenamiento y transporte

Para mantener las características excepcionales de calidad y rendimiento de TLX-9, se recomiendan los siguientes protocolos de almacenamiento y manipulación:

Requisitos de almacenamiento:

Conservar en un ambiente limpio y seco a temperatura ambiente controlada (aproximadamente entre 20°C y 25°C)

Mantener la humedad relativa por debajo del 70%

Conservar en el embalaje original hasta que esté listo para su uso.

Evite la exposición directa a la luz solar, los gases corrosivos y las fluctuaciones extremas de temperatura

Guardar los paneles planos para evitar la deformación

Período de conservación recomendado: 12 meses en condiciones de almacenamiento adecuadas

El transporte:

Los laminados están envasados con materiales protectores para evitar daños en la superficie

El embalaje seguro garantiza que los paneles permanezcan planos y protegidos durante el transporte

Configuraciones de embalaje múltiples disponibles para el envío nacional e internacional

Compatibilidad total con las normas internacionales de transporte de materiales electrónicos

Cómo ordenar

TLX-9 se ordena utilizando un sistema de número de piezas sencillo. Ejemplo: TLX-9-0310-CH/CH-18" x 24"

TLX-9: Serie de productos y designación Dk

0310: espesor dieléctrico (0,0310")

CH/CH: Revestimiento de cobre (1⁄2 oz. en ambos lados)

18" x 24": tamaño del panel

¿Por qué elegir TLX-9?

Con su estrecha tolerancia a Dk, bajo factor de disipación, excelentes propiedades mecánicas y fabricabilidad probada, TLX-9 representa un producto fiable,solución de alto valor para aplicaciones de RF y microondas exigentesLas décadas de experiencia de Taconic, su presencia en la fabricación global y su compromiso con la calidad aseguran que reciba materiales consistentes y de alto rendimiento exactamente cuando los necesita.

Póngase en contacto con nosotros hoy para discutir cómo TLX-9 puede satisfacer sus requisitos específicos de aplicación.
