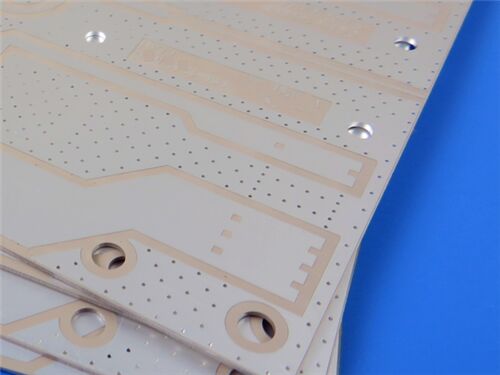

RO3010 PCB de 2 capas construido en material laminado de 20 mil con acabado de plata de inmersión

20mil RO3010 PCB de 2 capas con acabado plateado de inmersión

El 20 milRO3010 PCB de dos capases una placa de circuito impreso de alta frecuencia construida con laminados RO3010 de Rogers, que son compuestos PTFE llenos de cerámica que ofrecen una estabilidad mecánica, eléctrica y térmica excepcional.Diseñados específicamente para aplicaciones de RF y microondasEste PCB tiene un acabado de superficie de plata de inmersión, un espesor compacto de 0,5 mm y un peso de cobre de 1 onza en ambas capas.este PCB es ideal para la miniaturización de circuitos y aplicaciones de alto rendimiento en telecomunicaciones, sistemas de satélites y radar automotriz.

Detalles de la construcción del PCB

El acoplamiento de PCB

Estadísticas de los PCB

El PCB se fabrica utilizando el arte de Gerber RS-274-X, lo que garantiza la compatibilidad con los procesos de fabricación modernos y la producción precisa.

Resumen del material: Rogers RO3010

Los laminados Rogers RO3010 son materiales avanzados basados en PTFE diseñados para aplicaciones de alta frecuencia.Estos laminados proporcionan un excelente rendimiento eléctrico y estabilidad dimensional, lo que los hace ideales para la miniaturización de circuitos y diseños de banda ancha.

Características clave:

Alta constante dieléctrica: 10,2 ± 0,30 a 10 GHz proporciona un rendimiento eléctrico constante.

Factor de disipación bajo: 0,0022 a 10 GHz garantiza una pérdida de señal mínima.

Estabilidad térmica: temperatura de descomposición (Td) > 500°C para un funcionamiento fiable en entornos adversos.

Excelente CTE: los valores de CTE X/Y/Z garantizan la estabilidad dimensional y la compatibilidad con el cobre.

Resistencia a la humedad: baja absorción (0,05%) garantiza el rendimiento en condiciones húmedas.

Beneficios principales:

Estabilidad dimensional: la expansión se combina con el cobre para una fiabilidad superior.

Costo-efectividad: Precios económicos para la fabricación en volumen.

Miniaturización: el alto Dk permite diseños compactos sin comprometer el rendimiento.

Certificado ISO 9001: Cumple con estrictos estándares de calidad para la producción.

Aplicaciones

Antenas celulares, amplificadores de potencia

Sistemas de radar, telemática

Comunicación por satélite, antenas GPS

Antenas de parche para comunicaciones inalámbricas

Lectores de contadores remotos, enlaces de datos

Conclusión

El 20mil RO3010 de 2 capas de PCB con acabado de plata de inmersión ofrece una solución confiable y de alto rendimiento para los diseños de RF y microondas.este PCB ofrece un rendimiento de baja pérdida, excelente estabilidad térmica y alta constante dieléctrica, lo que lo hace ideal para una variedad de industrias, incluyendo telecomunicaciones, automoción y aeroespacial.Clasificación IPC-2 de conformidad, y certificación ISO 9001, este PCB es la opción perfecta para los ingenieros que requieren precisión, fiabilidad y rentabilidad en sus diseños.
